Расшифровка артикулов Siemens: структура номеров, MLFB и обозначения оборудования
Расшифровка артикулов Siemens помогает определить тип оборудования, серию, функциональное назначение и основные технические параметры изделия по каталожному номеру. В промышленной автоматизации это необходимо при подборе PLC Siemens, модулей SIMATIC, преобразователей SINAMICS, HMI-панелей, распределенной периферии ET200 и запасных частей.
Номер заказа Siemens, также известный как Order Number или MLFB номер Siemens, используется для идентификации оборудования, проверки совместимости, поиска аналогов и подготовки корректной спецификации.
Что такое MLFB номер Siemens
MLFB — это машинно-читаемое обозначение изделия Siemens. По нему можно определить семейство оборудования, серию, тип устройства, аппаратное исполнение и дополнительные характеристики. Такой номер применяется в каталогах, технической документации, спецификациях и заявках на поставку.
В этом примере 6ES7 указывает на семейство SIMATIC S7, блок 214 связан с типом CPU, а последующие символы отражают модификацию, аппаратную версию и исполнение изделия. Поэтому расшифровка номера Siemens позволяет быстрее определить оборудование и снизить риск ошибки при заказе.

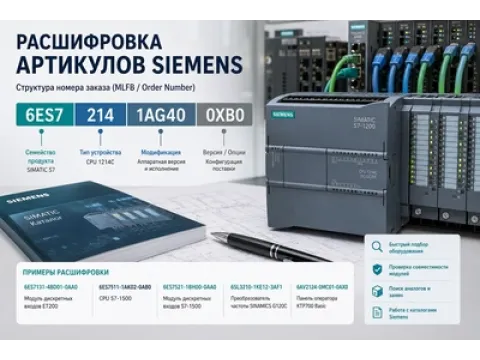

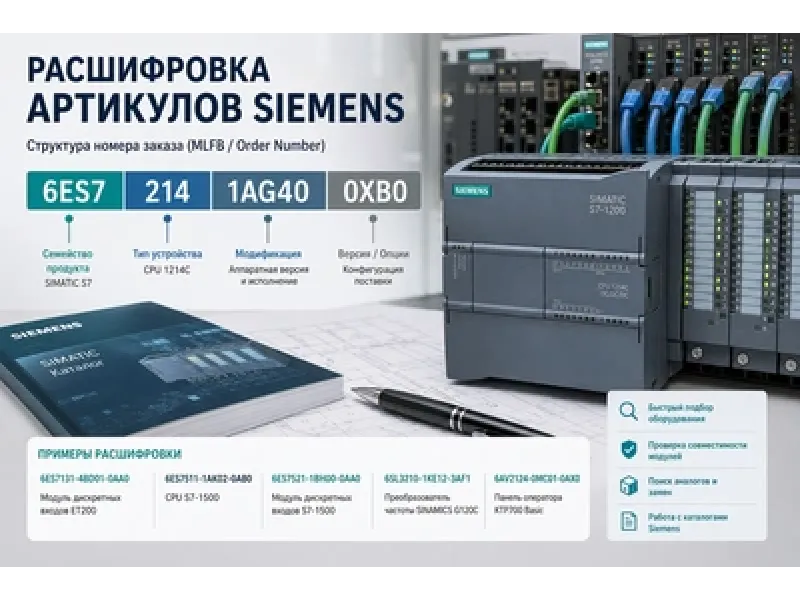

Структура артикула Siemens
| Часть артикула | Что означает | Пример расшифровки |
|---|---|---|
| 6ES7 | Семейство оборудования | SIMATIC S7 |
| 214 | Тип устройства | CPU 1214C |
| 1AG40 | Модификация | Исполнение и аппаратная версия |
| 0XB0 | Дополнительное обозначение | Конфигурация поставки |
Основные обозначения моделей Siemens
Расшифровка контроллеров Siemens SIMATIC S7
SIMATIC S7-1200
S7-1200 — компактный контроллер для локальной автоматизации, малых машин, небольших производственных линий и инженерных систем. Расшифровка артикула Siemens S7-1200 помогает определить тип CPU, количество встроенных входов и выходов, а также исполнение устройства.
SIMATIC S7-1500
S7-1500 применяется в более сложных системах управления оборудованием. Расшифровка артикула Siemens S7-1500 используется при подборе CPU, сигнальных модулей, коммуникационных модулей и компонентов распределенной архитектуры.
SIMATIC S7-300
S7-300 — модульная система, широко применяемая на действующих промышленных объектах. Расшифровка артикула Siemens S7-300 важна при ремонте, замене отдельных модулей и модернизации автоматизации.
SIMATIC S7-400
S7-400 используется в крупных технологических комплексах, где требуется высокая надежность и расширяемость системы управления. Расшифровка артикула Siemens S7-400 применяется при подборе CPU, блоков питания, интерфейсных и сигнальных модулей.
Расшифровка популярных номеров Siemens
| Номер | Назначение | Комментарий |
|---|---|---|
| 6ES7131 | Модули дискретных входов ET200 | Используются в распределенной периферии |
| 6ES7151 | Интерфейсные модули | Связь станции ввода-вывода с сетью |
| 6ES7214 | CPU S7-1200 | Компактный PLC Siemens |
| 6ES7511 | CPU S7-1500 | Контроллер для средних задач автоматизации |
| 6ES7515 | CPU S7-1500 | Более производительная версия CPU |
| 6ES7521 | Дискретные входы | Подключение сигналов датчиков и цепей управления |
| 6ES7531 | Аналоговые входы | Работа с аналоговыми сигналами |
Расшифровка артикула SINAMICS
SINAMICS — линейка преобразователей частоты Siemens для управления электродвигателями. Маркировка преобразователей частоты Siemens позволяет определить серию, мощность, напряжение питания, тип исполнения и функциональные возможности.
Расшифровка артикула SIMATIC HMI
HMI панели Siemens применяются для визуализации процессов, настройки оборудования и взаимодействия оператора с системой управления. Маркировка панелей Siemens указывает на серию, размер экрана, тип управления, поколение устройства и коммуникационные интерфейсы.
- Basic Panel — базовые операторские панели.
- Comfort Panel — панели с расширенными функциями.
- Unified Comfort — современная линейка HMI.
- Mobile Panel — мобильные панели оператора.
Основные характеристики оборудования Siemens
| Серия | Назначение | Применение |
|---|---|---|
| S7-1200 | Компактный контроллер | Малые машины, шкаф управления, локальная автоматизация |
| S7-1500 | Высокопроизводительный PLC | Производственные линии, цифровизация производства |
| S7-300 | Модульный контроллер | Действующие промышленные системы |
| S7-400 | Системы высокой надежности | Крупные технологические комплексы |
| ET200 | Распределенная периферия | Удаленные станции ввода-вывода |
| SINAMICS | Управление электроприводом | Насосы, вентиляторы, конвейеры, станки |
| SIMATIC HMI | Операторские панели | Визуализация и управление оборудованием |
Критерии выбора оборудования Siemens
- тип технологического процесса;
- серия контроллера или модуля;
- количество дискретных входов и выходов;
- наличие аналоговых сигналов;
- требования к производительности CPU;
- поддержка PROFINET или PROFIBUS;
- совместимость с существующей системой;
- наличие снятых с производства позиций;
- возможность подбора аналогов Siemens;
- условия эксплуатации в шкафу управления.
FAQ
Что означает 6ES7 в артикуле Siemens?
6ES7 указывает на принадлежность изделия к семейству SIMATIC S7. В эту группу входят контроллеры, CPU, сигнальные модули, коммуникационные модули и компоненты распределенной периферии ET200.
Как расшифровать артикул Siemens?
Нужно разделить номер на логические блоки: префикс серии, код типа устройства, модификацию и исполнение. После этого данные сверяются с каталогом артикулов Siemens или технической документацией.
Как определить модель Siemens PLC по номеру заказа?
Модель PLC определяется по центральной части MLFB номера. Например, 6ES7214 относится к CPU 1214C серии SIMATIC S7-1200.
Можно ли определить год выпуска оборудования Siemens по артикулу?
Точный год выпуска обычно определяется не по артикулу, а по серийному номеру и заводской маркировке. Артикул показывает тип и исполнение изделия.
Как подобрать аналог Siemens по номеру заказа?
Подбор аналога выполняется по MLFB номеру, функциональности, аппаратной версии, интерфейсам и совместимости с действующей системой автоматизации.
Вывод
Расшифровка каталожного номера Siemens — базовый этап при подборе оборудования для промышленной автоматизации. Правильное понимание структуры артикула помогает определить серию, тип устройства, функциональность и совместимость компонентов SIMATIC, SINAMICS, HMI и ET200.
Для действующих производств это снижает риск ошибочного заказа, ускоряет поиск запасных частей Siemens и упрощает модернизацию систем управления оборудованием.
Подбор оборудования Siemens по каталожному номеру
Специалисты ООО «ВолгаТехПромСбыт» оказывают техническую поддержку по идентификации оборудования Siemens, проверке MLFB номеров, поиску снятых с производства позиций и подбору совместимых аналогов для действующих производственных систем.
