Система SIMATIC ET200 — обзор

Система SIMATIC ET200 представляет собой семейство распределённой периферии Siemens, применяемое в задачах промышленной автоматизации, локальной автоматизации и модернизации действующих установок. Оборудование используется для подключения дискретных входов и выходов, аналоговых сигналов, технологических датчиков, исполнительных механизмов и коммуникационных модулей к контроллерам Siemens. Решения ET200 применяются в шкафах управления, на малых машинах, в составе небольших производственных линий, а также на распределённых объектах, где требуется вынести сигналы ближе к оборудованию. Система упрощает архитектуру автоматизации, сокращает длину кабельных трасс, облегчает масштабирование и помогает организовать гибкую цифровую инфраструктуру на базе Siemens S7 и других компонентов Siemens Digital Industries.

Что представляет собой система SIMATIC ET200

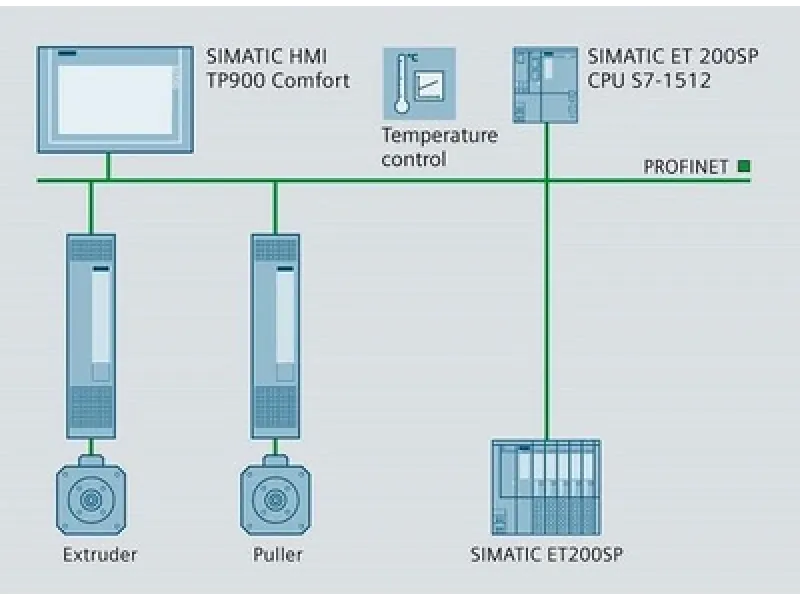

SIMATIC ET200 — это модульная система удалённого ввода-вывода и децентрализованной периферии Siemens. Она предназначена для сбора и передачи сигналов между полевым уровнем и системой управления. В типовой архитектуре ET200 подключается к PLC Siemens по промышленным сетям, включая PROFINET и PROFIBUS, а далее обеспечивает обмен с датчиками, приводами, кнопочными постами, клапанами, реле, измерительными преобразователями и другими устройствами.

По сути, система выполняет роль распределённого интерфейса между технологическим оборудованием и контроллером. Такой подход особенно полезен там, где необходимо разделить управление по зонам, сократить количество проводки внутри шкафа управления и повысить удобство обслуживания. Для проектов с Siemens S7 система ET200 часто становится базовым элементом построения гибкой и расширяемой структуры автоматизации.

Основные функции и роль в промышленной автоматизации

Система SIMATIC ET200 используется для решения нескольких ключевых задач. Во-первых, она обеспечивает подключение дискретных входов и выходов, аналоговых каналов, счётчиков, температурных модулей, технологических интерфейсов и специализированных коммуникационных блоков. Во-вторых, система позволяет выносить периферию непосредственно к месту установки оборудования, что уменьшает длину кабелей и снижает вероятность помех. В-третьих, ET200 поддерживает модульное расширение, что важно при поэтапной модернизации автоматизации и развитии производственной системы.

Для ряда конфигураций ET200 может использоваться не только как удалённая периферия, но и как компактный контроллер или ПЛК начального уровня. В таких вариантах система подходит для локальной автоматизации, управления отдельными машинами и вспомогательными участками, где не требуется полноценный центральный шкаф с крупным PLC. В зависимости от исполнения доступны решения для стандартных шкафов, распределённых полевых зон, компактных узлов и машинного монтажа.

Основные линейки оборудования SIMATIC ET200

SIMATIC ET200SP

ET200SP — компактная модульная система для шкафного монтажа. Отличается высокой плотностью каналов, узкой конструкцией и удобством компоновки. Часто применяется в серийных машинах, локальных участках автоматизации и в новых шкафах управления, где критичны экономия места и быстрая сборка.

SIMATIC ET200MP

ET200MP ориентирована на задачи с повышенными требованиями к производительности и масштабируемости. По конструкции и функциональности система близка к модульной архитектуре старших PLC Siemens. Используется на производственных линиях, в распределённых узлах с большим количеством сигналов и в проектах, где требуется унификация с Siemens S7.

SIMATIC ET200S

ET200S — распространённая модульная система предыдущих поколений, широко применявшаяся в шкафной автоматизации и машиностроении. Несмотря на постепенное смещение интереса к более современным сериям, она остаётся важной для обслуживания, модернизации и расширения существующих объектов.

SIMATIC ET200eco

ET200eco предназначена для установки непосредственно в полевых условиях вне шкафа управления. Система рассчитана на работу в промышленной среде и подходит для оборудования, где требуется распределённое размещение модулей рядом с исполнительными механизмами и датчиками.

SIMATIC ET200pro

ET200pro применяется в машиностроении и конвейерных системах, где важно сочетание модульности, прочного исполнения и установки ближе к оборудованию. Серия удобна для создания распределённых участков ввода-вывода в производственных зонах с ограничениями по монтажу.

Применение системы SIMATIC ET200

Система ET200 используется в самых разных сегментах промышленной автоматизации. На малых машинах и небольших производственных линиях она позволяет вынести сигналы к месту установки и упростить шкаф управления. В технологических линиях ET200 применяется для сбора данных с полевых устройств и передачи их в Siemens S7. В инженерных системах зданий и инфраструктурных проектах система используется для автоматизации инженерных систем, управления вентиляцией, насосами, задвижками, освещением и технологическими узлами.

ET200 также востребована при модернизации существующих установок. Если на объекте уже применяются контроллеры Siemens, распределённая периферия позволяет расширять систему поэтапно без полной замены архитектуры. Это важно для цифровизации производства, когда предприятие постепенно переводит оборудование на более прозрачную и управляемую модель эксплуатации.

Таблица характеристик

Основные критерии выбора оборудования

При выборе системы SIMATIC ET200 необходимо учитывать архитектуру объекта и состав сигналов. В первую очередь определяется количество дискретных входов и выходов, необходимость аналоговых каналов, наличие температурных измерений, счётчиков или специализированных интерфейсов. Далее оценивается место установки: внутри шкафа управления, на оборудовании или в распределённой зоне производства.

Следующий критерий — тип сети и совместимость с существующей системой управления. Если на объекте уже используется Siemens S7, важно подобрать исполнение ET200 с нужной сетевой интеграцией и подходящими интерфейсными модулями. Для новых машин часто выбирают компактные решения, а для крупных участков — модульные станции с большим числом каналов. Также учитываются требования к резервированию, скорости обмена, обслуживанию, замене модулей и перспективам расширения в рамках цифровизации производства.

FAQ

Чем система SIMATIC ET200 отличается от обычного PLC Siemens?

ET200 в первую очередь является системой распределённой периферии, то есть удалённого ввода-вывода. PLC Siemens выполняет функции центрального управления. Однако некоторые исполнения ET200 могут включать CPU и работать как компактный контроллер.

Где чаще всего применяется ET200 Siemens?

Система используется в машиностроении, на небольших производственных линиях, в шкафах управления, на распределённых участках оборудования и в проектах модернизации автоматизации.

Можно ли использовать ET200 с Siemens S7?

Да, это один из наиболее типичных сценариев. ET200 широко применяется совместно с Siemens S7 для построения децентрализованной структуры ввода-вывода.

Какая серия подходит для компактного шкафа управления?

Для таких задач часто выбирают ET200SP, поскольку серия отличается компактной конструкцией и высокой плотностью размещения модулей.

Подходит ли ET200 для модернизации существующего оборудования?

Да, система удобна для поэтапного расширения и обновления действующих установок. Это позволяет внедрять новые узлы автоматизации без полной переработки всей системы управления.

Вывод

Система SIMATIC ET200 занимает важное место в промышленной автоматизации Siemens как универсальная платформа распределённой периферии. Она позволяет гибко подключать сигналы, выносить ввод-вывод ближе к оборудованию, уменьшать объём кабельных соединений и упрощать развитие систем управления. Благодаря широкому набору серий и модулей ET200 применяется как в локальной автоматизации отдельных машин, так и в составе более сложных распределённых систем. Для проектов на базе PLC Siemens и Siemens S7 это один из базовых инструментов построения современной и масштабируемой архитектуры автоматизации.
