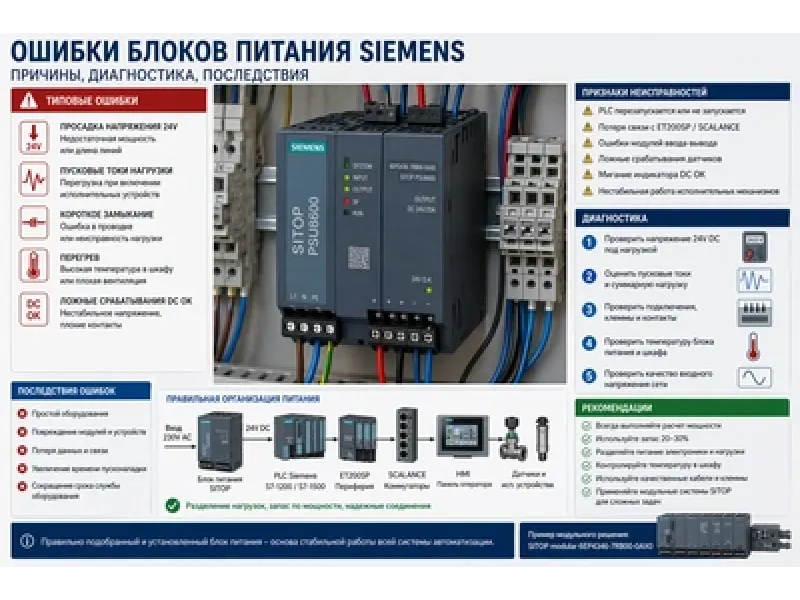

Ошибки блоков питания

Проблемы в системах автоматизации часто начинают искать в PLC, сети или логике программы, хотя первичная причина находится в питании. Блок питания может выдавать напряжение в норме, но при динамической нагрузке система начинает вести себя нестабильно: появляются обрывы связи, ложные сигналы, перезапуски контроллера.

Такие ситуации характерны для шкафов управления, где питание рассчитывается «по номиналу» без учёта пусковых токов, распределения нагрузки и реальной схемы подключения. В результате блок питания формально работает, но не обеспечивает стабильность всей системы.

Ошибки блоков питания проявляются не как явный отказ, а как цепочка косвенных проблем. Поэтому диагностика должна начинаться не с замены оборудования, а с анализа питания шкафа управления и всей архитектуры системы.

Назначение и область применения

Блок питания в системе промышленной автоматизации выполняет функцию преобразования сетевого напряжения в стабилизированное 24 В DC, используемое для питания PLC, периферии и вспомогательных устройств.

• питание контроллеров Siemens (S7-1200, S7-1500);
• питание распределённой периферии ET200SP;
• питание сетевых устройств SCALANCE;
• питание HMI и интерфейсных модулей;
• питание датчиков и исполнительных механизмов.

В типовой системе питание шкафа управления распределяется между несколькими группами нагрузки. При этом стабильность работы всей системы зависит от корректного выбора и организации источников питания.

Техническая часть

Блок питания должен обеспечивать не только номинальное напряжение, но и стабильность при изменении нагрузки. Основная задача — поддержание постоянного уровня 24 В DC при динамических условиях работы.

• преобразование AC в DC;
• стабилизация выходного напряжения;
• защита от перегрузки и короткого замыкания;
• обеспечение кратковременных пиков нагрузки;
• работа в непрерывном режиме.

В реальной системе питание строится по цепочке:

• ввод сети 230 В AC;
• блок питания;
• распределение 24 В DC по потребителям;
• возврат по линии 0 В;
• заземление и экранирование.

При этом важно учитывать не только суммарную нагрузку, но и характер потребления. Пусковые токи, импульсные нагрузки и длина кабелей напрямую влияют на стабильность питания.

Практика применения

На объекте блок питания является центральной точкой системы. От него запитываются все элементы управления и часть нагрузки. В зависимости от сложности системы используются разные схемы.

• единый источник питания для всей системы;
• разделение питания на электронику и нагрузку;
• модульная система с распределением каналов.

Типовой пример:

• PLC управляет линией;
• ET200SP вынесена к оборудованию;
• SCALANCE обеспечивает сеть;
• датчики и клапаны подключены к той же шине 24 В DC;

Если нагрузка распределена неправильно, при включении исполнительных устройств возникает просадка напряжения, которая влияет на PLC и сеть.

В сложных системах применяются модульные решения SITOP, например 6EP4346-7RB00-0AX0, которые позволяют разделить питание на каналы и контролировать нагрузку отдельно.

Ошибки и проблемы

Основные ошибки блоков питания связаны с неправильным проектированием системы, а не с неисправностью самого устройства.

• расчёт мощности без учёта пусковых токов;
• отсутствие запаса по мощности;
• подключение всей нагрузки к одному источнику;
• неправильная разводка 0 В;
• плохие контактные соединения;
• игнорирование падения напряжения на кабелях;
• отсутствие разделения цепей питания;
• использование неподходящих источников питания.

Последствия этих ошибок:

• перезапуск PLC;
• потеря связи с ET200SP;
• ошибки SCALANCE;
• нестабильная работа датчиков;
• ложные сигналы на входах;
• увеличение времени пусконаладки.

Типовая ситуация — система теряет связь с удалённой станцией, и инженер ищет проблему в сети. При этом реальная причина — кратковременная просадка питания при включении нагрузки.

Правильная диагностика должна идти в следующем порядке:

• проверка напряжения под нагрузкой;
• анализ пусковых токов;
• проверка разводки питания;
• контроль соединений;
• сравнение расчётной и фактической нагрузки.

Сравнение и выбор

Выбор источника питания зависит от сложности системы и требований к надёжности.

• простые системы — стандартные блоки питания 24 В DC;
• системы средней сложности — разделение питания;
• сложные системы — модульные решения SITOP;
• критичные системы — резервирование и контроль каналов.

Если нагрузка небольшая, использование сложных решений не требуется. Но при наличии распределённой периферии, сетевого оборудования и переменной нагрузки стандартный блок питания может не обеспечить стабильную работу.

Модульные решения позволяют:

• разделить нагрузку по каналам;
• контролировать состояние питания;
• повысить отказоустойчивость;
• сократить время диагностики.

Вывод

Ошибки блоков питания в большинстве случаев связаны с неправильным расчётом и организацией системы питания. При этом сами устройства остаются исправными, а проблема проявляется на уровне всей системы.

Для стабильной работы промышленной автоматизации необходимо учитывать характер нагрузки, пусковые токи, распределение питания и запас по мощности. Только в этом случае PLC, ET200SP и SCALANCE работают без сбоев, а питание шкафа управления не становится источником скрытых отказов.
