IPC vs PLC

При проектировании системы автоматизации часто возникает вопрос: использовать PLC или промышленный компьютер. Ошибка выбора на этом этапе приводит либо к избыточной сложности, либо к ограничению функциональности системы уже на стадии запуска.

PLC и IPC решают разные задачи. Контроллер отвечает за детерминированное управление, а промышленный компьютер — за обработку данных, визуализацию и интеграцию с внешними системами. Попытка заменить одно устройство другим без понимания архитектуры приводит к нестабильной работе системы.

Сравнение ipc vs plc актуально в проектах, где требуется не только управление, но и работа с данными, сетью и интерфейсом оператора. В системах Siemens оба типа устройств используются совместно, а не взаимозаменяемо.

Назначение и область применения

PLC и IPC применяются в разных уровнях системы автоматизации.

• PLC Siemens — управление технологическим процессом;
• IPC Siemens — визуализация и обработка данных;
• SCALANCE — сеть между устройствами;
• ET200SP — сбор сигналов с оборудования;
• SITOP — питание системы.

Контроллер используется в шкафу управления для работы с входами и выходами. IPC применяется для HMI, SCADA и интеграции с системами уровня предприятия.

Техническая часть

Основное отличие между PLC и IPC — в принципе работы и назначении.

• PLC работает в режиме реального времени;
• IPC работает как вычислительная система;
• PLC обрабатывает сигналы;
• IPC обрабатывает данные и интерфейсы;
• PLC устойчив к сбоям сети и ОС;
• IPC зависит от программной среды.

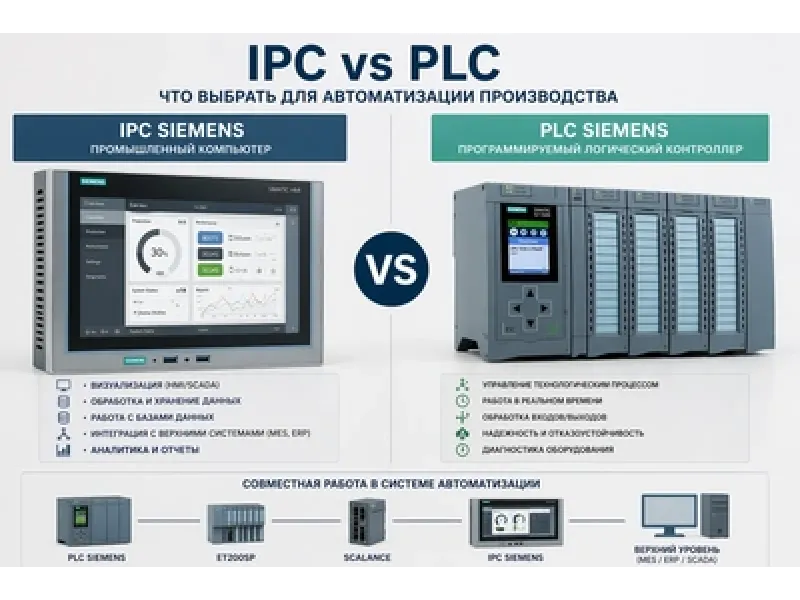

Архитектура системы:

• PLC управляет оборудованием;
• ET200SP подключает датчики и исполнительные механизмы;
• SCALANCE обеспечивает сеть;
• IPC выполняет визуализацию и обработку данных;
• данные передаются на верхний уровень.

IPC не заменяет PLC, а дополняет его. Попытка использовать IPC как контроллер приводит к нестабильной работе системы.

Практика применения

На практике PLC и IPC используются совместно.

Типовой сценарий:

• PLC управляет технологией;
• ET200SP собирает сигналы;
• SCALANCE объединяет устройства в сеть;
• IPC отображает данные и выполняет аналитику;
• оператор управляет системой через HMI.

В более сложных системах IPC используется для:

• архивации данных;
• работы с базами данных;
• интеграции с ERP и MES;
• обработки больших объёмов информации.

Питание всех компонентов должно быть стабильным. Для этого используются промышленные источники SITOP, например решения уровня 6EP4346-7RB00-0AX0.

Ошибки и проблемы

Основные ошибки возникают при неправильном выборе роли устройств.

• использование IPC вместо PLC;
• перегрузка PLC задачами визуализации;
• использование обычных ПК вместо IPC;
• неправильная архитектура системы;
• нестабильное питание;
• игнорирование сетевой нагрузки.

Последствия:

• нестабильная работа системы;
• задержки управления;
• сбои визуализации;
• потеря связи;
• остановка технологического процесса.

Часто ошибки проявляются не сразу, а при увеличении нагрузки или расширении системы.

Сравнение / выбор

Выбор между IPC и PLC зависит от задач.

• управление процессом — PLC;
• визуализация — IPC;
• обработка данных — IPC;
• реальное время — PLC;
• интеграция с IT системами — IPC.

В большинстве случаев используется комбинированная схема. PLC отвечает за управление, IPC — за обработку данных и интерфейс.

Такой подход применяется в системах автоматизация siemens и позволяет разделить задачи между устройствами.

Вывод

Сравнение ipc vs plc показывает, что это не взаимозаменяемые устройства, а элементы одной системы. PLC обеспечивает управление, IPC — обработку данных и взаимодействие с оператором.

В связке с SCALANCE, ET200SP и источниками питания SITOP они формируют архитектуру промышленной автоматизации, где каждый элемент выполняет свою задачу без перегрузки системы.
