Система приводов SIMODRIVE 611 широко применялась в станках с числовым программным управлением (ЧПУ), обрабатывающих центрах и промышленном оборудовании с высокими требованиями к точности и динамике. Несмотря на постепенный переход отрасли на более современные решения, оборудование на базе SIMODRIVE 611 продолжает эксплуатироваться на тысячах предприятий.
Для инженеров и служб снабжения ключевыми остаются вопросы: какие модули используются в составе системы, как расшифровывать обозначения серии 6SN, какие типовые неисправности встречаются и чем можно заменить устаревшие блоки без полной модернизации станка. Ниже приведён технический разбор архитектуры, характеристик и вариантов замены.
Что такое SIMODRIVE 611 и из чего состоит система

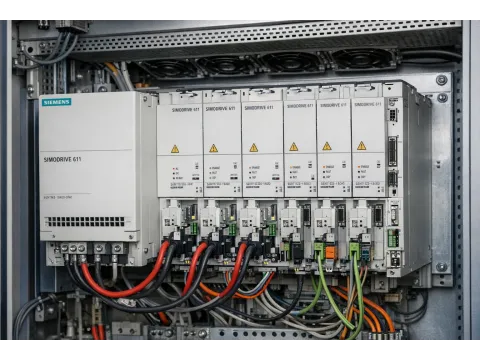

SIMODRIVE 611 — это модульная система сервоприводов, применяемая совместно с системами ЧПУ Sinumerik. Архитектура построена по принципу общей шины постоянного тока (DC-шины), к которой подключаются силовые и управляющие модули.
- силовой модуль питания (например, 6SN1145)
- осевые сервоусилители (6SN1123)
- модули управления
- интерфейсные модули связи с системой ЧПУ
- тормозные модули и блоки обратной связи
Система поддерживает работу с синхронными и асинхронными электродвигателями, обеспечивает точное позиционирование и используется в металлообработке, деревообработке и других отраслях промышленности.
Технические характеристики
| Параметр | Значение |
|---|---|
| Напряжение питания | трёхфазная сеть переменного тока 380–480 В |
| Тип шины | общая шина постоянного тока (DC-шина) |
| Номинальный ток осевых модулей | в зависимости от модели (до 50 А и более) |
| Совместимость | Sinumerik 810D / 840D |
| Коды модулей | серия 6SN |
Конкретные характеристики зависят от модификации. Перед приобретением SIMODRIVE 611 необходимо точно определить артикул и конфигурацию станка.
Где применяется SIMODRIVE 611
Основные области применения:
- токарные и фрезерные станки с ЧПУ
- обрабатывающие центры
- портальные системы
- специализированные производственные линии
Система обеспечивала высокую точность позиционирования и стабильность при длительных нагрузках, что сделало её одним из стандартов в станкостроении конца 1990-х и начала 2000-х годов.
Типовые неисправности и ошибки
При длительной эксплуатации чаще всего встречаются следующие проблемы:
- выход из строя силовых транзисторов в модулях 6SN1123
- ошибка перегрева из-за загрязнения системы охлаждения
- повреждение силового блока питания 6SN1145
- проблемы с системой обратной связи (энкодером)
- ошибки шины постоянного тока
При диагностике важно учитывать возраст оборудования, состояние вентиляторов, качество электропитания и режимы нагрузки. В ряде случаев экономически оправдана замена только силового модуля без полной модернизации системы.
Совместимость, аналоги и варианты замены
SIMODRIVE 611 интегрируется с системами ЧПУ Sinumerik 810D и 840D. При необходимости модернизации возможны следующие варианты:
- замена отдельного модуля серии 6SN на аналогичный
- использование восстановленного оборудования
- переход на линейку приводов SINAMICS с адаптацией системы ЧПУ
Полная замена на современную платформу требует оценки совместимости электродвигателей, датчиков обратной связи (энкодеров) и системы управления. Часто модернизация выполняется поэтапно для минимизации простоя оборудования.
Рекомендации по подбору
Перед заказом необходимо:
- проверить точный артикул (например, 6SN1123-1AA00-0CA1)
- уточнить версию программного обеспечения
- оценить состояние подключаемых электродвигателей
- проверить параметры нагрузки
Неправильный подбор может привести к несоответствию по току или напряжению и увеличивает риск повторной поломки.
Почему стоит заказать SIMODRIVE 611 в СДМ
Компания СДМ осуществляет поставку промышленного оборудования Siemens, включая модули серии 6SN. Возможны различные варианты поставки: новый модуль, восстановленный блок или оборудование под заказ. Предоставляется техническая консультация по подбору и проверке совместимости.
При необходимости специалисты помогут определить точный артикул, оценить целесообразность ремонта или модернизации и подобрать оптимальное решение с учетом бюджета и сроков поставки.
FAQ
Можно ли купить SIMODRIVE 611 новым?
В большинстве случаев оборудование поставляется под заказ или в восстановленном состоянии, так как серия снята с массового производства.
Чем заменить SIMODRIVE 611?
Современной альтернативой является линейка приводов SINAMICS, однако замена требует проверки совместимости системы ЧПУ и электродвигателей.
Как узнать точную модель модуля?
Артикул указан на шильдике оборудования и начинается с кода 6SN.
Можно ли заменить только один осевой модуль?
Да, при условии соответствия параметров и отсутствия повреждений шины постоянного тока.
От чего зависит цена SIMODRIVE 611?
Стоимость определяется состоянием оборудования (новое или восстановленное), редкостью конкретного модуля и сроками поставки.
