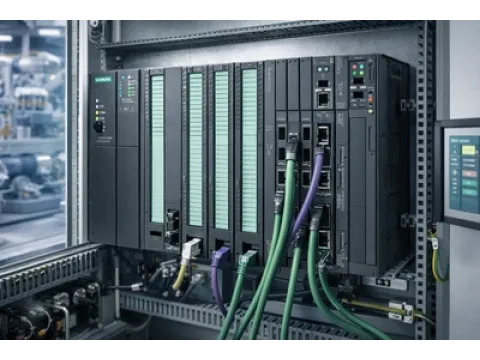

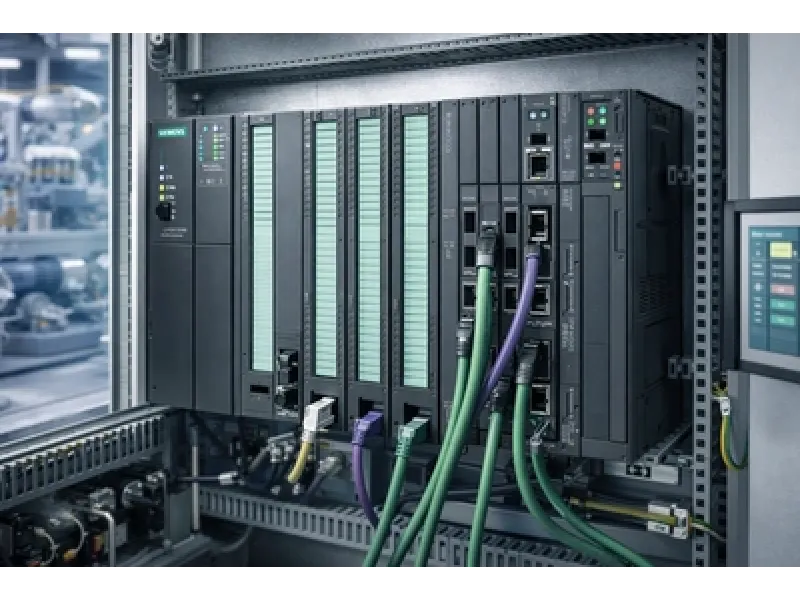

Siemens S7-400 — это модульный программируемый логический контроллер семейства SIMATIC, рассчитанный на задачи среднего и высокого уровня сложности. Платформа применяется в технологических установках, энергетике, водоподготовке, транспортной инфраструктуре, химических и других промышленных объектах, где требуется обработка большого объема сигналов, устойчивая связь с удаленными станциями и возможность резервирования. Контроллер выполняет сбор данных, обработку алгоритмов управления, диагностику, обмен с HMI, приводами и верхним уровнем АСУ ТП. В инженерной практике Siemens S7-400 используют там, где обычного компактного ПЛК уже недостаточно по числу каналов, производительности или требованиям к доступности системы. Для проектов, где важны модульность, расширяемость и поддержка распределенной структуры, s7-400 siemens остается типовой платформой промышленной автоматизации.
Что представляет собой Siemens S7-400
S7-400 — это rack-based PLC Siemens, собираемый из отдельных модулей на центральной или распределенной стойке. Базовая конфигурация включает блок питания, центральный процессор CPU и набор модулей ввода-вывода. В зависимости от задачи в станцию добавляют интерфейсные, коммуникационные и функциональные модули. Такая архитектура позволяет строить как стандартные системы управления, так и отказоустойчивые или safety-ориентированные решения.
Основные функции и роль в промышленной автоматизации
Контроллеры Siemens серии S7-400 выполняют циклическую и событийную обработку программы, работу с дискретными и аналоговыми сигналами, сетевой обмен, диагностику каналов и интеграцию с верхним уровнем. Для автоматизация Siemens этого класса характерны высокая вычислительная производительность, поддержка сложных структур ввода-вывода, возможность резервирования CPU и питания, а также работа в составе распределенных систем. За счет этого платформа применяется не только для локального управления оборудованием, но и как центральный узел более крупных АСУ ТП.
Основные линейки оборудования
Standard CPU 412/414/416/417. Процессоры для типовых и сложных задач управления. Отличаются по производительности, объему памяти, числу поддерживаемых соединений и возможностям по расширению.
Fail-safe CPU 414F/416F. Исполнения для задач, где кроме стандартного управления требуется выполнение функций функциональной безопасности.
High-availability CPU 412H/414H/416H/417H. Контроллеры с поддержкой резервированной архитектуры для объектов, где простой системы приводит к высоким технологическим потерям.
S7-400FH. Комбинация отказоустойчивости и safety-функций в одной архитектуре для ответственных технологических установок.
Состав системы S7-400
В типовую станцию входят блоки питания PS, центральные процессоры CPU, сигнальные модули SM, функциональные модули FM, коммуникационные процессоры CP, интерфейсные модули IM и стойки расширения. За счет такого построения Siemens S7-400 характеристики системы определяются не одной моделью CPU, а всей конфигурацией: типом стоек, составом I/O, используемыми интерфейсами и требованиями по резервированию.
Siemens S7-400 применение
- центральные шкафы управления в непрерывных и полунепрерывных процессах;
- насосные, компрессорные и распределенные инженерные системы;
- энергетические и инфраструктурные объекты;
- участки с большим числом сигналов и сложным сетевым обменом;
- объекты, где требуется высокая доступность или safety-функции.
Таблица характеристик
| Параметр | Описание |
|---|---|
| Архитектура | Модульная, на базе центральных и расширительных стоек |
| Линейки CPU | 412, 414, 416, 417; F; H; FH |
| Модули системы | PS, CPU, SM, FM, CP, IM, racks |
| Интерфейсы связи | MPI, PROFIBUS DP, в части конфигураций — PROFINET |
| Резервирование | Поддерживается в S7-400H/FH |
| Функциональная безопасность | Поддерживается в F/FH-исполнениях |
| Монтаж | Шкафной, на стойках SIMATIC S7-400 |
| Инженерная среда | STEP 7, а в процессных проектах — интеграция в PCS 7 |
Основные критерии выбора оборудования
Производительность CPU. Выбирается по времени цикла, объему программы, числу соединений и сетевой нагрузке.
Структура ввода-вывода. Важно заранее определить объем локальных и распределенных I/O, типы сигналов и резерв под расширение.
Требования к доступности. Если остановка процесса критична, рассматривают H- или FH-конфигурацию с резервированием центральных узлов.
Требования по безопасности. Для аварийного останова, защитных блокировок и других safety-функций выбирают F- или FH-исполнение.
Интерфейсы и интеграция. На этапе подбора учитывают необходимость обмена по MPI, PROFIBUS, PROFINET и подключения CP-модулей.
FAQ
Чем Siemens S7-400 отличается от S7-300?
S7-400 рассчитан на более высокий уровень производительности, расширяемости и построение резервированных конфигураций. Его обычно выбирают для более крупных и нагруженных систем.
Когда имеет смысл использовать S7-400H?
Когда технологический процесс не допускает длительного простоя и требуется автоматическое переключение на резервный контроллер без существенного влияния на работу установки.
Для каких задач выбирают S7-400F или FH?
Для систем, где стандартное управление должно сочетаться с функциями функциональной безопасности, а в случае FH — еще и с отказоустойчивостью.
Можно ли расширять S7-400 по мере роста проекта?
Да. Модульная архитектура позволяет добавлять стойки, модули ввода-вывода, коммуникационные и специализированные модули по мере изменения задачи.
Где чаще всего применяется Siemens S7-400?
На объектах process automation, в энергетике, инфраструктуре и на участках с большим числом сигналов, сложной связью и высокими требованиями к доступности.
Вывод
Siemens S7-400 — это контроллерная платформа для сложных и масштабируемых систем управления, где важны модульность, сетевые возможности, резервирование и интеграция с промышленной инфраструктурой. За счет наличия standard, F, H и FH-исполнений она закрывает широкий диапазон задач — от обычного управления оборудованием до отказоустойчивых и safety-критичных применений. В промышленной автоматизации s7-400 выступает как центральный уровень управления для технологических систем с повышенными требованиями к надежности и функциональности.
