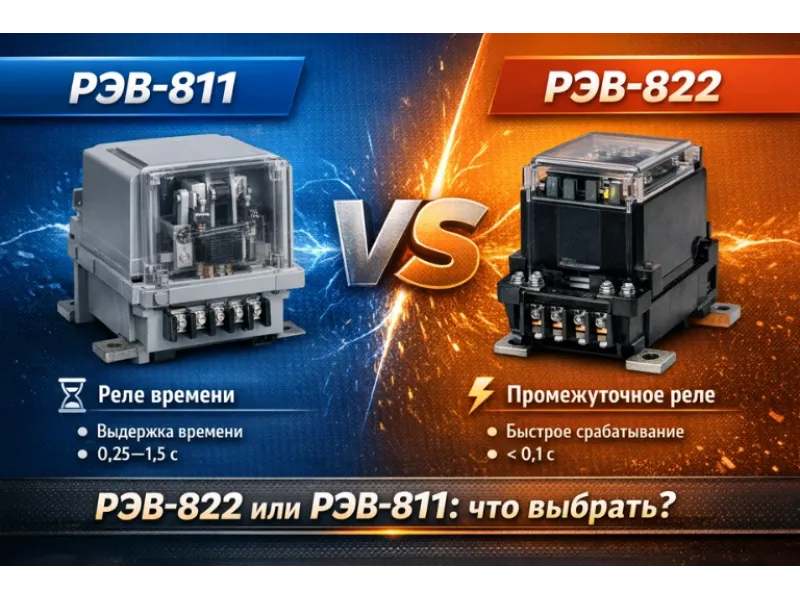

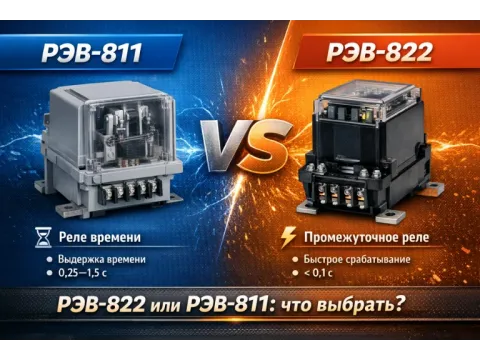

РЭВ-822 или РЭВ-811: отличия и что выбрать

При выборе реле серии РЭВ легко ошибиться: обозначения похожи, обе модели относятся к одной линейке, обе работают в цепях постоянного тока. Но по факту РЭВ-811 и РЭВ-822 решают разные задачи. РЭВ-811 — это реле времени, а РЭВ-822 — промежуточное реле. То есть это не взаимозаменяемые устройства, а аппараты для разных схем и разных режимов работы.

Что такое РЭВ-811

РЭВ-811 применяется как электромагнитное реле времени в цепях постоянного тока. Его задача — не просто включить или отключить контакт, а сделать это с выдержкой времени.

Проще говоря, РЭВ-811 нужен там, где важно не мгновенное переключение, а небольшая задержка: например, для последовательности срабатывания, защиты узла от резкого включения или построения логики управления с паузой.

Что такое РЭВ-822

РЭВ-822 — это уже не реле времени, а промежуточное реле для цепей постоянного тока. Его задача — быстро передать команду, развязать цепи управления, усилить сигнал или организовать промежуточное коммутационное звено в схеме.

Именно поэтому РЭВ-822 выбирают не тогда, когда нужна пауза, а тогда, когда нужна обычная надежная коммутация в цепях автоматики.

Главные отличия РЭВ-811 и РЭВ-822

1. Разное назначение

Это ключевой момент, на котором и возникает большинство ошибок при подборе.

• РЭВ-811 — реле времени.
• РЭВ-822 — промежуточное реле.

Если в схеме нужна задержка срабатывания, РЭВ-822 не заменит РЭВ-811. И наоборот: если нужна обычная промежуточная коммутация без задержки, ставить РЭВ-811 нет смысла.

2. Наличие выдержки времени

У РЭВ-811 выдержка времени — основная функция. Для этой модели предусмотрена задержка срабатывания, что делает ее подходящей для схем, где важна пауза перед включением или отключением.

У РЭВ-822 такой функции нет: это аппарат для прямой коммутации, а не для создания временной задержки в управлении.

3. Скорость работы

Промежуточное реле РЭВ-822 срабатывает быстрее, так как его задача — оперативная коммутация. РЭВ-811, как реле времени, работает по другому принципу, поэтому в схемах, где задержка не нужна, его применение будет лишним.

4. Конструктивные отличия

Эти модели отличаются не только по назначению, но и по исполнению, поэтому при замене в существующем шкафу управления важно учитывать не только электрические параметры, но и монтажные размеры.

5. Одинаковая серия — не значит одинаковая функция

У обеих моделей могут совпадать отдельные параметры, например напряжение цепи управления, из-за чего их часто воспринимают как аналоги. Но это ошибка: совпадение по серии и напряжению не делает их взаимозаменяемыми.

Краткое сравнение

РЭВ-811 стоит выбирать, когда:

• нужна выдержка времени;
• важно организовать задержку включения или отключения;
• схема автоматики требует последовательного срабатывания элементов.

РЭВ-822 стоит выбирать, когда:

• нужна обычная промежуточная коммутация;
• требуется быстрое срабатывание без задержки;
• нужно передать или развязать управляющий сигнал в цепи постоянного тока.

Что выбрать на практике

Если говорить прямо, вопрос «РЭВ-822 или РЭВ-811» нельзя решать без понимания задачи. Это не выбор между «лучше» и «хуже». Это выбор между двумя разными принципами работы.

Если в вашей схеме заложена временная задержка, нужен РЭВ-811. Если нужна простая промежуточная коммутация без выдержки времени, нужен РЭВ-822.

Пытаться заменить одно другим только потому, что совпадает серия или напряжение — плохая идея. В лучшем случае схема будет работать некорректно, в худшем — вообще не выполнит свою функцию.

Вывод

РЭВ-811 и РЭВ-822 — это разные реле для разных задач. РЭВ-811 — для задержки по времени. РЭВ-822 — для промежуточной коммутации.

Поэтому выбирать между ними нужно не по названию и не по внешнему сходству, а по логике вашей схемы. Если нужен контроль времени — берите РЭВ-811. Если нужен быстрый промежуточный коммутационный элемент — РЭВ-822.
