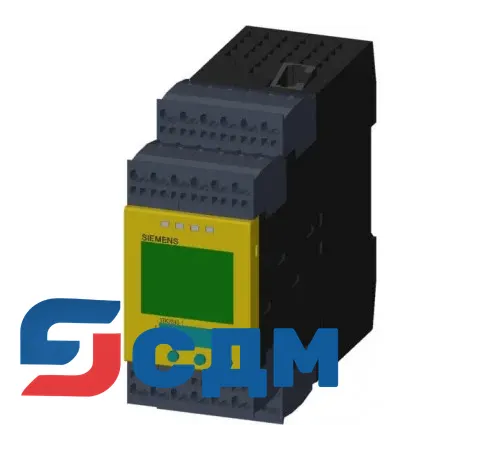

Name: Реле безопасности Siemens 3TK2810-1KA42
Brand: SIEMENS
Availability: InStock

3TK2810-1KA42

Наличие
Есть в наличии
Вес Нетто (Кг)
0,630 Кг
Вид продуктов
Со специальными функциями
Все характеристики

0р.

Срок поставки: От 30 дней

реле безопасности Sirius, safety-related контроль скорости, 110 - 240 v AC/DC, 45.0 мм, пруж. клеммы, rc мгновенная коммутация,: 2НО, rc delayed. 0, sc: 2 electrical, autostart / руководство start, basic unit, max. ACh. pl en13849-1: e, max. ACh. sil до IEC61508: 3,

Siemens 3TK2810-1KA42 технические характеристики:

Общие технические данные:
Фирменное название продукта	SIRIUS
Наименование продукта	коммутационное устройство безопасности
Исполнение продукта	Контроль останова и числа оборотов
Степень защиты IP корпуса	IP20
Степень защиты IP для подключаемой клеммы	IP20
Защита от прикосновения во избежание электрического удара	с защитой пальцев рук
Напряжение изоляции расчетное значение	300 V
Температура окружающей среды
во время хранения	-20 ... +70 °C
во время эксплуатации	0 ... 60 °C
Давление воздуха согласно SN 31205	90 ... 106 kPa
Относительная влажность воздуха во время эксплуатации	10 ... 95 %
Высота установки при высоте над уровнем моря максимальное	2 000 m
Виброустойчивость согласно IEC 60068-2-6	10 … 55 Гц: 0,35 мм
Стойкость к шоку	8g / 10 мсек
Прочность по отношению к импульсному напряжению расчетное значение	4 000 V
ЭМС излучение помех	EN 60947-5-1
Монтажное окружение относительно ЭМС	Это изделие пригодно только для окружающей среды класса A. В бытовом окружении это устройство может стать причиной нежелательных радиопомех. В этом случае пользователь обязан выполнить соответствующие меры.
Условное обозначение согласно DIN 40719 с дополнением согласно IEC 204-2 согласно IEC 750	KT
Условное обозначение согласно DIN EN 61346-2	F
Количество входов датчиков
двухканальный	3
1- или 2-канальных	0
Исполнение каскадирования	нет
Исполнение безопасного монтажа кабельной проводки входов	одно- и двухканальный
Характеристики продукта устойчив к поперечному замыканию	да
Общий уровень безопасности (SIL)
согласно IEC 61508	SIL3
для контура разблокирования с задержкой времени согласно IEC 61508	SIL3
Предел SIL (для подсистемы) согласно EN 62061	3
уровень производительности (PL)
согласно EN ISO 13849-1	e
для контура разблокирования с задержкой времени согласно EN ISO 13849-1	e
Категория согласно EN 954-1	4
Категория согласно EN ISO 13849-1	4
допуск аппаратного отказа согласно IEC 61508	1
тип автомата безопасности согласно IEC 61508-2	тип B
Вероятность опасного сбоя в час (PFHD) при высоком уровне согласно EN 62061	0,0000000034 1/h
Значение Т1 для среднего интервала между обслуживанием (Proof-Test Interval) или продолжительностью эксплуатации согласно IEC 61508	20 y
Количество выходов в качестве контактного коммутационного элемента
в качестве размыкающего контакта
— для функции оповещения включающийся без выдержки времени	0
— для функции оповещения включающийся с выдержкой времени	0
— обеспечивающий безопасность включающийся без выдержки времени	0
— обеспечивающий безопасность включающийся с выдержкой времени	0
в качестве замыкающего контакта
— для функции оповещения включающийся без выдержки времени	0
— для функции оповещения включающийся с выдержкой времени	0
— обеспечивающий безопасность включающийся без выдержки времени	1
— обеспечивающий безопасность включающийся с выдержкой времени	1
Количество выходов в качестве бесконтактного полупроводникового переключающего элемента
обеспечивающий безопасность
— включающийся с выдержкой времени	0
— включающийся без выдержки времени	0
для функции оповещения
— включающийся с выдержкой времени	1
— включающийся без выдержки времени	1
Категория остановки по стандарту DIN EN 60204-1	0
Общие технические данные:
Исполнение входа
Вход каскадирования/эксплутационное включение	нет
Вход обратной связи	да
Пусковой вход	да
Исполнение электрического подключения Цоколь со штырьками	да
коммутационная способность по току
полупроводниковых выходов
— для функции оповещения при DC-13 при 24 В	0,02 A
замыкающих контактов выходов реле
— при DC-13
— при 24 В	2 A
— при 115 В	2 A
— при AC-15
— при 24 В	3 A
— при 230 В	3 A
размыкающих контактов выходов реле
— при AC-15
— при 24 В	3 A
— при 115 В	3 A
— при 230 В	2 A
термический ток контактного коммутационного элемента максимальное	5 A
электрический срок службы (коммутационные циклы) типовое	100 000
Механический срок службы (коммутационные циклы) типовое	50 000 000
Исполнение плавкой вставки предохранителя для защиты замыкающих контактов реле от коротких замыканий необходимое	gL/gG: 4 A
Цепь тока управления/ управление:
Вид напряжения управляющего напряжения питания	AC/DC
Частота питающего напряжения цепи управления
1 расчетное значение	50 Hz
2 расчетное значение	60 Hz
Управляющее напряжение питания 1
при постоянном токе	110 ... 240 V
Управляющее напряжение питания 1 при переменном токе
при 50 Гц	110 ... 240 V
при 60 Гц	110 ... 240 V
Коэффициент рабочего диапазона, управляющее напряжение питания, расчетное значение электромагнитной катушки
при переменном токе
— при 50 Гц	0,8 ... 1,1
— при 60 Гц	0,8 ... 1,1
при постоянном токе	0,8 ... 1,1
Монтаж/ крепление/ размеры:
Монтажное положение	любой
Вид крепления	Винтовое и защёлкивающееся крепление
Ширина	45 mm
Высота	107,7 mm
Глубина	124,3 mm
Подсоединения/ клеммы:
Исполнение электрического подключения	пружинный зажим
Вид подключаемых поперечных сечений проводов
однопроводный	0,5 ... 4 мм
тонкопроволочный
— с обработкой концов жил	2x (0,25 ... 1,5 мм)
— без заделки концов кабеля	2x (0,25 ... 1,5 мм)
Вид подключаемых поперечных сечений проводов при проводах AWG
однопроводный	2x (24 ... 16)
многопроводный	2x (20 ... 16)
Продуктивная функция:
Функция продукта
Контроль светового барьера	нет
Контроль остановки	да
Контроль защитной двери	да
Автоматический запуск	да
контроль с помощью электромагнитного реле разм.контакт-зам.контакт	нет
Контроль скорости вращения	да
Контроль лазерного сканера	нет
контролируемый запуск	да
Контроль световой решётки	нет
контроль с помощью электромагнитного реле разм.контакт-разм.контакт	нет
Функция аварийного отключения	да
Контроль матов выключения	нет
Пригодность к взаимодействию управление прессами	нет
Пригодность к использованию
контроль беспотенциальных датчиков	да
контроль потенциальных датчиков	нет
Защитный выключатель	да
контроль позиционных выключателей	да
контроль контуров аварийного отключения	нет
контроль клапанов	нет
контроль тактильных датчиков	нет
контроль магнитных выключателей	нет
контур тока с обеспечением безопасности	да

Атрибуты

Вес Нетто (Кг)
0,630 Кг
Вид продуктов
Со специальными функциями
Группа продукта
5837
Единица Измерения Упаковки
MM
Единицы измерения
1 шт.
Жизненный Цикл Продукта (PLM)
PM300_ Активный продукт
Заказной Номер (Артикл)
3TK2810-1KA42
Каталог ID
CC-IC10
Код группы
R711
Количество в упаковке
1
Описание Продукта
РЕЛЕ БЕЗОПАСНОСТИ SIRIUS, SAFETY-RELATED КОНТРОЛЬ СКОРОСТИ, 110 - 240 V AC/DC, 45.0 MM, ПРУЖ. КЛЕММЫ, RC МГНОВЕННАЯ КОММУТАЦИЯ,_ 2НО, RC DELAYED. 0, SC_ 2 ELECTRICAL, AUTOSTART / РУКОВОДСТВО START, BASIC UNIT, MAX. ACH. PL EN13849-1_ E, MAX. ACH. SIL ДО IEC61508_ 3
Размеры Упаковки
50,00 x 110,00 x 125,00
Страна происхождения
Германия
Товарный код
85364900
