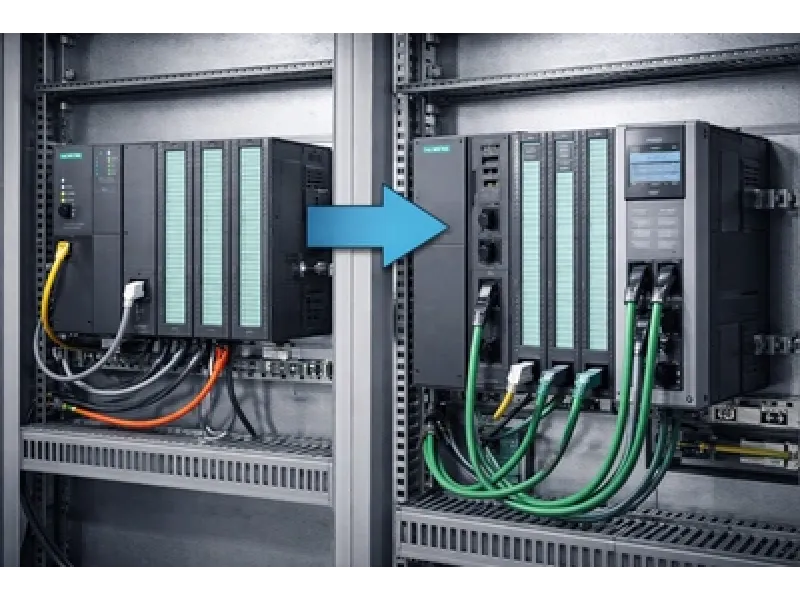

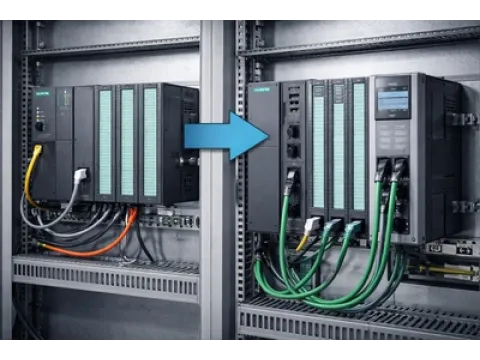

Переход с S7-300 на S7-1500 — это задача модернизации существующей системы управления Siemens S7 с заменой центрального контроллера, переносом проекта в TIA Portal и адаптацией аппаратной конфигурации, программы и сетевого обмена. Такой переход применяется на действующих производственных линиях, насосных станциях, упаковочном оборудовании, инженерных системах и в шкафах автоматики, где ранее использовались контроллеры Siemens S7-300. Основная цель — перевести объект на актуальную платформу PLC Siemens с более современной архитектурой, расширенной диагностикой, удобной инженерной средой и большим набором коммуникационных функций. На практике модернизация PLC Siemens почти всегда затрагивает не только CPU, но и структуру данных, HMI, сетевые соединения, сигнальные модули, схемы резервирования и сервисное обслуживание. Поэтому миграция должна рассматриваться как инженерный проект, а не как простая замена одного процессора на другой.
Что представляет собой миграция S7-300 на S7-1500
Обновление SIMATIC S7-300 до платформы S7-1500 означает перенос логики управления со старой архитектуры STEP 7 Classic на современную среду TIA Portal с последующей адаптацией проекта под новую CPU. На первом этапе переносится исходный проект, после чего выполняется отдельная операция замены CPU на S7-1500, проверка блоков, интерфейсов и адресации. Важно учитывать, что при таком переходе не все решения переносятся автоматически: часть аппаратной конфигурации и отдельных программных конструкций требует ручной переработки.
Основные функции и роль модернизации в промышленной автоматизации
Миграция нужна для сохранения работоспособности действующей АСУ ТП, упрощения дальнейшего обслуживания и перевода системы на единую инженерную среду. После перехода предприятие получает более удобную диагностику, более гибкую конфигурацию сетевого обмена, доступ к новым CPU, технологиям motion и safety, а также возможность развивать систему без сохранения жесткой зависимости от старой платформы. В инженерном смысле переход с S7-300 на S7-1500 — это не только замена контроллера, но и нормализация архитектуры проекта: переход к более прозрачной структуре блоков, пересмотру обмена с HMI и SCADA, а также проверке качества исходной программы.
Основные линейки оборудования
S7-300. Базовая модульная платформа, на которой построено большое количество действующих шкафов автоматики. Чаще всего именно она является исходной точкой модернизации.
S7-1500 Standard CPU. Основная линейка для дискретной и общей промышленной автоматизации. Подходит для большинства задач замены стандартных CPU S7-300.
S7-1500 Compact CPU. Исполнение с интегрированными входами и выходами для компактных машин и ограниченного пространства шкафа.
S7-1500F. Линейка для систем, где вместе со стандартной логикой требуется реализовать функции функциональной безопасности.
S7-1500T. Контроллеры для задач motion control, позиционирования, синхронизации и управления осями.
S7-1500R/H. Исполнения для систем с повышенными требованиями к отказоустойчивости и доступности.
Где применяется такая модернизация
- при обновлении шкафов управления на действующем производстве;
- при переносе проекта из STEP 7 Classic в TIA Portal;
- при замене CPU 31x на более производительный контроллер Siemens;
- при переводе объекта на PROFINET, новую HMI или расширенную диагностику;
- при поэтапной модернизации, когда часть системы временно остается на S7-300.
Таблица характеристик перехода
| Параметр | Особенность миграции |
|---|---|
| Инженерная среда | Перенос проекта из STEP 7 V5.x в TIA Portal |
| Замена CPU | Выполняется отдельным шагом после миграции проекта |
| Аппаратная конфигурация | Часть центральных модулей подбирается и добавляется вручную |
| Программные блоки | Требуют проверки после компиляции и адаптации под S7-1500 |
| Доступ к данным | После миграции часто требуется пересмотр стандартного и optimized block access |
| STL/AWL-логика | Отдельные конструкции и обращения через регистры требуют ручной переработки |
| Связь со старой системой | Возможна поэтапная работа S7-300 и S7-1500 через S7 connection |
| Результат модернизации | Переход на актуальные контроллеры Siemens и развитие системы в TIA Portal |
Основные критерии выбора оборудования
Класс исходного CPU. Перед заменой нужно сопоставить производительность существующего S7-300 с целевой CPU S7-1500 по времени цикла, объему памяти и числу соединений.
Структура ввода-вывода. Нужно определить, какие модули остаются, какие подлежат замене, и будет ли система строиться как центральная или распределенная.
Тип программы. Если в проекте много STL/AWL, косвенной адресации, старых библиотек или нестандартных вызовов, объем ручной доработки возрастает.
Сетевой обмен. При модернизации необходимо проверить связи с HMI, SCADA, приводами, удаленными станциями и сторонними контроллерами.
Требования по технологии. Если объекту нужны safety, motion или высокая доступность, выбирать нужно не просто S7-1500, а соответствующую серию F, T или R/H.
Стратегия останова. Для действующего производства важно заранее определить, будет ли миграция выполняться за один останов или поэтапно с временным обменом между S7-300 и S7-1500.
FAQ
Можно ли перенести проект S7-300 на S7-1500 без переписывания программы?
Нет, такой сценарий нельзя считать гарантированным. Базовый проект переносится в TIA Portal, но после этого обычно требуется ручная проверка и корректировка блоков, аппаратной конфигурации и адресного доступа.
Нужно ли менять все модули шкафа при переходе на S7-1500?
Не всегда. Состав замены зависит от архитектуры станции, типа центральных модулей, схемы ввода-вывода и выбранной стратегии модернизации.
Что чаще всего вызывает проблемы при миграции?
На практике основные риски связаны со старыми STL/AWL-конструкциями, обращением к данным по абсолютным адресам, библиотечными блоками, обменом с HMI и нестандартной коммуникацией.
Можно ли модернизировать объект поэтапно?
Да, такой вариант применяют на действующих линиях. На переходный период S7-300 и S7-1500 могут обмениваться данными через настроенное S7-соединение.
Какой CPU S7-1500 выбирать взамен S7-300?
Выбор делают не по названию серии, а по фактической задаче: производительности, числу соединений, объему программы, требованиям по safety, motion и структуре I/O.
Вывод
Переход с S7-300 на S7-1500 — это инженерная модернизация системы управления с переносом проекта, заменой CPU, проверкой аппаратной части и адаптацией программы под современную архитектуру Siemens S7. Такой переход позволяет перевести действующий объект на актуальную платформу PLC Siemens, но требует предварительного технического аудита и понимания ограничений исходного проекта. В промышленной автоматизации качественно выполненная миграция снижает риски обслуживания устаревших решений и создает основу для дальнейшего развития АСУ ТП.
