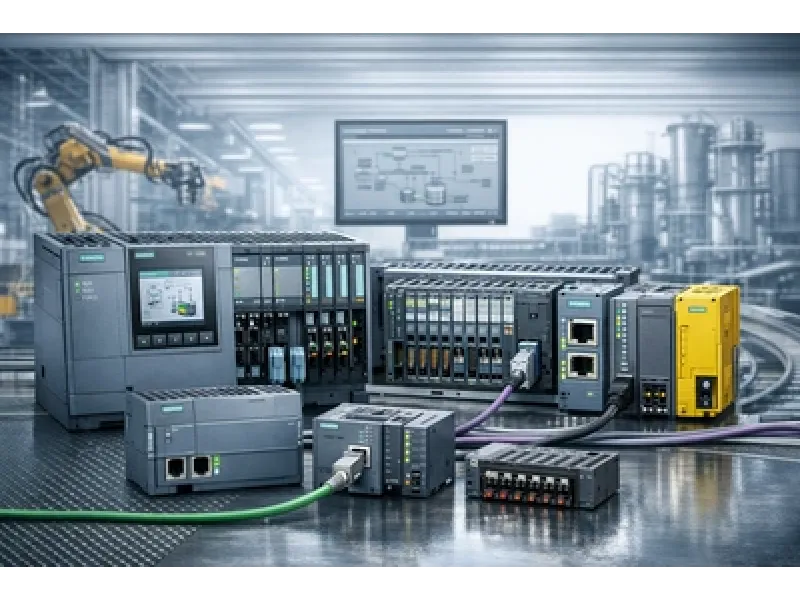

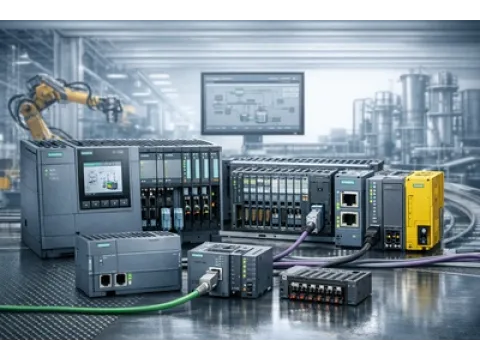

Модули SIMATIC — это составные элементы платформы промышленной автоматизации Siemens, применяемые в составе программируемых логических контроллеров, распределенных станций ввода-вывода и специализированных узлов управления. Такие устройства используются для сбора дискретных и аналоговых сигналов, обработки логики, обмена данными по промышленным сетям и управления исполнительными механизмами. Модули SIMATIC применяются в машиностроении, энергетике, водоподготовке, металлургии, пищевой промышленности, на конвейерных линиях и в инженерной инфраструктуре зданий. Основная задача этих решений — построение масштабируемой и предсказуемой системы управления, где PLC Siemens обеспечивает связь между полевыми датчиками, операторским уровнем и технологическим оборудованием. За счет модульной архитектуры система подбирается под конкретное количество сигналов, требования по производительности, резервированию и типу сети.
Что представляют собой модули SIMATIC
В экосистеме SIMATIC модуль является функциональным блоком, который устанавливается в контроллерную станцию или удаленный узел. В зависимости от назначения это может быть центральный процессор, модуль дискретного ввода, аналогового вывода, коммуникационный интерфейс, технологический или безопасный модуль. В рамках автоматизация Siemens такие устройства формируют единую архитектуру управления: принимают сигналы от датчиков, выполняют алгоритмы в CPU, передают команды приводам и обеспечивают обмен с HMI, SCADA и верхним уровнем.
Для построения систем Siemens S7 и SIMATIC PLC применяется единый подход: конфигурирование аппаратуры, параметрирование каналов, диагностика и программирование выполняются в общей инженерной среде. Это упрощает интеграцию и обслуживание, особенно на объектах с большим числом сигналов и распределенной структурой.
Основные функции и роль в промышленной автоматизации
Модули SIMATIC Siemens выполняют несколько базовых функций. Первая — подключение полевых сигналов: сухих контактов, датчиков давления, температуры, расхода, положения и иных устройств. Вторая — обработка логики и технологических алгоритмов через контроллеры Siemens. Третья — коммуникация по PROFINET, PROFIBUS, Industrial Ethernet и другим интерфейсам. Четвертая — специализированные задачи, включая высокоскоростной счет, позиционирование, PID-регулирование, функциональную безопасность и диагностику каналов.
Роль модульной архитектуры особенно заметна на объектах, где требуется наращивание системы поэтапно. Вместо полной замены шкафа управления возможно добавить новые модули SIMATIC, расширить число каналов или ввести отдельные станции удаленного ввода-вывода рядом с оборудованием.
Основные линейки оборудования
SIMATIC S7-1200
Компактная серия для локальных задач автоматизации малого и среднего уровня. Используется в небольших машинах, насосных станциях, упаковочном оборудовании, вентиляции и инженерных системах. Поддерживает расширение за счет сигнальных и коммуникационных модулей.
SIMATIC S7-1500
Серия для более сложных и производительных систем. Отличается высокой скоростью обработки, развитой диагностикой, гибкими сетевыми возможностями и поддержкой технологических функций. Часто применяется в линиях непрерывного и дискретного производства.
SIMATIC ET 200
Линейка распределенного ввода-вывода. Станции ET 200SP, ET 200MP и другие варианты используются для размещения модулей ближе к полевому оборудованию, что снижает длину кабельных трасс и упрощает архитектуру шкафа. Подход востребован на протяженных и многозонных объектах.
Коммуникационные модули SIMATIC
Предназначены для интеграции PLC Siemens в сетевую инфраструктуру, подключения к промышленным протоколам, удаленному обмену данными и взаимодействию с внешними устройствами. Выбор зависит от требуемого интерфейса и топологии сети.
Технологические и fail-safe модули
Применяются там, где нужны функции позиционирования, быстрого счета, измерения, а также задачи безопасности. Такие модули используются в станках, конвейерах, роботизированных ячейках и системах с повышенными требованиями к защите персонала и оборудования.
Применение оборудования
Модули SIMATIC применение находят как в автономных установках, так и в распределенных производственных комплексах. В насосных и компрессорных станциях они управляют запуском агрегатов, контролируют давление и аварийные сигналы. В конвейерных системах обеспечивают логику движения, межблочные связи и сбор статусов от датчиков. В технологических линиях выполняют аналоговые измерения, регулирование температуры, уровня и расхода. В энергетических и коммунальных системах используются для диспетчеризации, удаленного мониторинга и передачи данных на верхний уровень.
Таблица характеристик
| Тип модуля | Назначение | Типовые сигналы/функции | Особенности применения |
|---|---|---|---|
| CPU | Выполнение программы управления | Логика, счетчики, таймеры, обмен по сети | Выбор зависит от объема программы, скорости цикла и числа подключений |
| SM / DI / DO | Дискретный ввод и вывод | 24 В DC, релейные и транзисторные каналы | Используются для датчиков положения, кнопок, контакторов, клапанов |
| AI / AO | Аналоговый ввод и вывод | 0–10 В, 4–20 мА, термосопротивления, термопары | Применяются для измерения и регулирования технологических параметров |
| CM / CP | Коммуникация | PROFINET, PROFIBUS, Ethernet, последовательные интерфейсы | Нужны для связи между контроллерами, приводами, HMI и SCADA |
| TM / FM | Технологические функции | Быстрый счет, позиционирование, измерение | Используются в машинах с движением, дозированием и точным управлением |
| F-модули | Функциональная безопасность | Безопасный ввод/вывод, аварийный останов, контроль дверей | Применяются в системах с требованиями safety |
Критерии выбора оборудования
При выборе модулей SIMATIC характеристики следует оценивать не по названию серии, а по параметрам проекта. Основные критерии — число и тип каналов, требования к точности измерения, допустимое время цикла, наличие распределенного ввода-вывода, поддерживаемые протоколы и условия эксплуатации. Для PLC Siemens также важны объем памяти, возможности резервирования, встроенные технологические функции и уровень диагностических средств.
Дополнительно учитываются исполнение шкафа, температура окружающей среды, требования к безопасности, электромагнитной совместимости и перспективы расширения системы. Для новых объектов часто выбирают архитектуру, в которой контроллеры Siemens и станции ET 200 работают совместно: CPU размещается в центральном шкафу, а модули ввода-вывода выносятся ближе к оборудованию.
FAQ
Чем модули SIMATIC отличаются от моноблочных контроллеров?
Модульная система позволяет отдельно подбирать CPU, каналы ввода-вывода, коммуникационные и функциональные блоки. Это дает более точную адаптацию под объект и упрощает расширение системы.
Где чаще всего применяются Siemens S7?
Siemens S7 применяются в производственных линиях, насосных станциях, HVAC-системах, транспортных механизмах, упаковочном оборудовании и объектах инженерной инфраструктуры.
Когда нужны распределенные станции ET 200?
Они целесообразны на протяженных объектах или при большом количестве полевых сигналов, когда выгодно сократить длину кабелей и разместить модули ближе к датчикам и исполнительным механизмам.
Можно ли совмещать модули ввода-вывода и коммуникационные модули в одной системе?
Да, архитектура SIMATIC PLC предусматривает совместную работу CPU, сигнальных, коммуникационных и технологических модулей в рамках одной конфигурации.
Какие параметры важны при подборе аналоговых модулей?
Ключевыми являются тип сигнала, разрешение, точность, скорость преобразования, число каналов, гальваническая развязка и поддержка диагностики обрыва или выхода за диапазон.
Вывод
Модули SIMATIC образуют основу гибкой архитектуры промышленной автоматизации Siemens. Они позволяют строить системы управления разного масштаба — от локальных машин до распределенных производственных комплексов. За счет совместимости серий Siemens S7, ET 200 и специализированных модулей можно формировать структуру, соответствующую требованиям по сигналам, сети, безопасности и дальнейшему развитию объекта.
