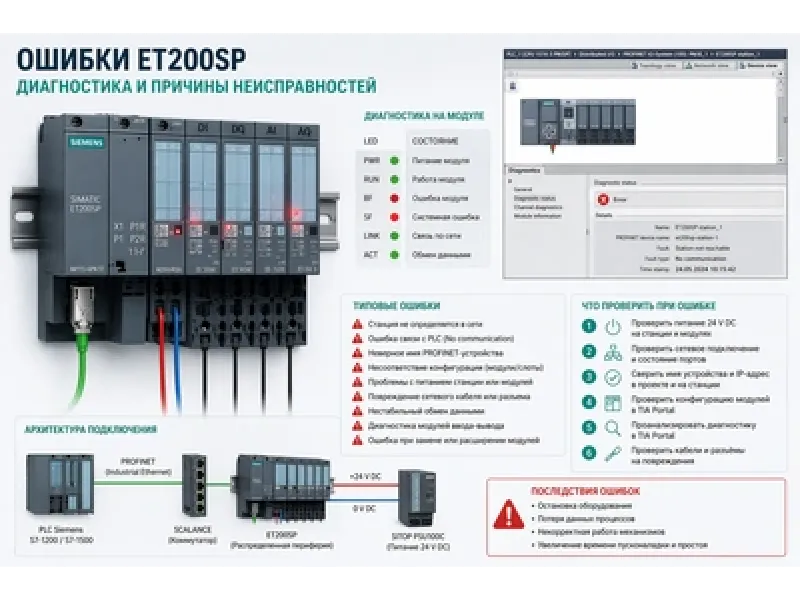

Ошибки ET200SP Siemens — диагностика и причины неисправностей

Станции ET200SP обычно начинают создавать проблемы не из-за аппаратной части как таковой, а из-за ошибок в конфигурации, подключении и логике интеграции в систему управления. На объекте это проявляется просто: нет обмена с PLC, часть каналов не читается, модули уходят в диагностику, а пусконаладка затягивается на этапе, который должен был быть формальным.

Такие ситуации типичны для шкафов управления, производственных линий и распределённых систем ввода-вывода, где ET200SP используется как удалённая периферия Siemens. Ошибка может быть в имени Profinet-устройства, в выборе интерфейсного модуля, в составе станции или в питании. Внешне это выглядит как отказ станции, но в реальности проблема часто лежит в проекте или монтаже.

Статья ниже разбирает именно ошибки ET200SP, которые чаще всего встречаются на практике: на этапе сборки шкафа, при подключении к PLC Siemens, при запуске через TIA Portal и при дальнейшей эксплуатации в промышленной автоматизации.

Назначение и область применения

ET200SP применяется как распределённая периферия в системах Siemens, где нужно вынести ввод-вывод ближе к оборудованию и сократить длину сигнальных кабелей. Такая архитектура используется на конвейерах, упаковочных линиях, участках дозирования, сборочных постах и в инженерных системах, где централизованный ввод всех сигналов в один шкаф нерационален.

• подключение удалённых датчиков и исполнительных устройств к PLC;
• построение локальных станций ввода-вывода в отдельных технологических зонах;
• модернизация существующих шкафов управления без полной перекладки кабельных трасс;
• интеграция в Profinet-сеть вместе с SCALANCE и контроллерами SIMATIC;
• работа в составе систем, где требуется штатная диагностика Siemens ET200.

В типовой архитектуре ET200SP работает вместе с SIMATIC S7-1200 или S7-1500, промышленной сетью на базе SCALANCE и питанием от SITOP. Поэтому при поиске неисправности нужно смотреть не только на саму станцию, но и на всю цепочку: питание, сеть, конфигурацию PLC и фактический состав модулей.

Техническая часть

С технической точки зрения ET200SP представляет собой модульную удалённую станцию ввода-вывода. Она состоит из интерфейсного модуля, базовых элементов, модулей DI/DO/AI/AO и цепей питания. Обмен с контроллером идёт через промышленную сеть, а сама станция в проекте PLC определяется как удалённый узел со строго заданной конфигурацией.

• интерфейсный модуль определяет способ связи станции с системой управления;
• состав станции должен точно совпадать с конфигурацией в проекте;
• адресация, имя устройства и параметры сети должны быть заданы без расхождений;
• питание электроники и нагрузки должно соответствовать схеме подключения;
• диагностика выполняется как по индикации модулей, так и через TIA Portal.

Если в станции используется интерфейсный модуль соответствующего класса, например решения семейства 6ES7193, то ошибки могут быть связаны как с физическим подключением, так и с несовпадением конфигурации в проекте. На практике особенно часто проблемы возникают при замене модулей, расширении станции или переносе проекта с одного объекта на другой без полной перепроверки.

Отдельно нужно учитывать, что ET200SP чувствительна к качеству сети и питания. При нестабильном источнике 24 V DC, неправильной разводке общего провода или плохой коммутации Profinet-кабеля станция может уходить в диагностику даже при формально правильной конфигурации.

Практика применения

На объекте ET200SP обычно ставят рядом с группой полевых устройств. Это может быть локальный шкаф около конвейера, узел автоматики на производственной линии или удалённая секция оборудования, куда сводятся сигналы с датчиков, клапанов, блокировок и приводной периферии.

Типовой сценарий выглядит так:

• в центральном шкафу установлен PLC Siemens;
• по сети Profinet через SCALANCE подключается удалённая станция ET200SP;
• станция получает питание от SITOP;
• модули ввода-вывода принимают сигналы с оборудования и передают их в контроллер;
• диагностика выполняется через TIA Portal и индикацию на модулях.

Проблема в том, что на стадии монтажа систему часто собирают по электрической схеме, а на стадии запуска начинают искать ошибки уже по проекту PLC. Если между фактической сборкой и конфигурацией есть расхождение хотя бы по одному модулю или по сетевым параметрам, станция работает нестабильно или не выходит в обмен вообще.

Ошибки и проблемы

На практике ошибки ET200SP делятся на несколько групп: ошибки выбора оборудования, ошибки монтажа, ошибки сетевой конфигурации и ошибки проектирования. Ниже — типовые случаи, которые повторяются чаще всего.

• неверно выбран интерфейсный модуль под нужную архитектуру сети;
• имя Profinet-устройства не совпадает с тем, что задано в проекте PLC;
• состав модулей в стойке не соответствует конфигурации в TIA Portal;
• неправильно подключено питание станции или нагрузки;
• ошибка в базовых элементах или последовательности установки модулей;
• используется неподходящий сетевой кабель или нарушена топология соединения;
• станция включена через непроверенную сеть без нормальной промышленной коммутации;
• после замены модуля не обновлена аппаратная конфигурация проекта;
• не учтены особенности диагностики отдельных каналов и групп питания.

Последствия этих ошибок на объекте обычно одинаковые:

• станция не определяется в сети;
• PLC видит узел в ошибке или в обрыве связи;
• часть каналов не работает при исправной аппаратной части;
• на модуле присутствует диагностика, но причина выглядит неочевидной;
• появляются плавающие отказы, особенно при включении нагрузки;
• пусконаладка занимает больше времени из-за смешения сетевых и аппаратных проблем.

Если смотреть глубже, то многие отказы связаны не с неисправностью ET200SP, а с неправильной организацией системы. Например, станция может уходить в диагностику из-за просадки питания при включении исполнительных устройств, хотя визуально это воспринимается как ошибка интерфейсного модуля. Аналогично, проблема связи может быть не в ET200SP, а в коммутации SCALANCE или в дублировании сетевых параметров.

Диагностика Siemens ET200 должна начинаться в строгой последовательности:

• проверка питания станции и нагрузки;
• проверка индикации интерфейсного модуля и сетевых портов;
• сверка фактического состава станции с аппаратной конфигурацией проекта;
• проверка имени устройства и сетевых параметров;
• анализ диагностических сообщений в TIA Portal;
• контроль состояния сигнальных цепей на уровне конкретных каналов.

Если идти наоборот и сразу менять модули без анализа конфигурации, проблема обычно не решается. На многих объектах именно это и происходит: станцию считают неисправной, хотя ошибка вызвана питанием, адресацией или логикой подключения.

Сравнение и выбор

ET200SP выбирают там, где нужна компактная распределённая периферия Siemens с нормальной интеграцией в экосистему PLC, SCALANCE и TIA Portal. По сравнению с жёсткой централизованной схемой разводки это решение упрощает архитектуру линии, но требует более аккуратного подхода к сети и конфигурации.

• подходит для распределённых систем с удалёнными группами сигналов;
• удобна для поэтапного расширения линии;
• даёт штатную диагностику на уровне модулей и каналов;
• требует точного соответствия между проектом и фактической сборкой.

Если система простая и все сигналы находятся в одном шкафу, применение удалённой станции может быть избыточным. Но если оборудование распределено по линии или по нескольким технологическим зонам, ET200SP обычно даёт более чистую архитектуру, чем прямое сведение всей периферии в центральный шкаф.

При выборе конкретной конфигурации нужно учитывать не только число каналов, но и тип интерфейсного модуля, способ питания, сетевую структуру и требования к диагностике. Для таких задач и применяются решения семейства 6ES7193, если архитектура станции строится на соответствующей платформе.

Вывод

Ошибки ET200SP в большинстве случаев связаны не с отказом аппаратной части, а с несогласованностью сети, питания, конфигурации и фактической сборки станции. Поэтому поиск неисправности нужно вести не по одному модулю, а по всей архитектуре узла: PLC, интерфейс связи, SCALANCE, SITOP и состав удалённой периферии.

Если конфигурация собрана корректно, питание стабильно, а параметры сети и проекта совпадают с реальной станцией, ET200SP нормально работает в составе систем промышленной автоматизации. Основная задача при внедрении — не просто подключить модули, а исключить типовые ошибки ещё на этапе проектирования и пусконаладки.
