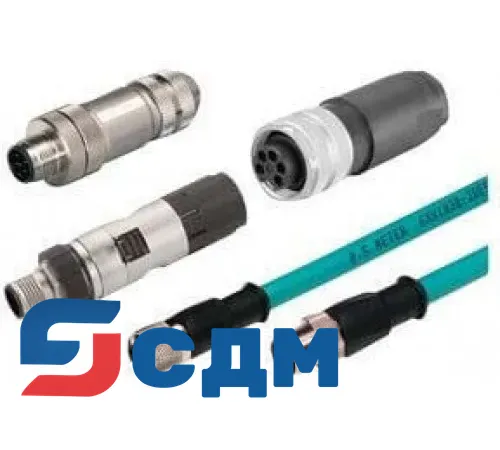

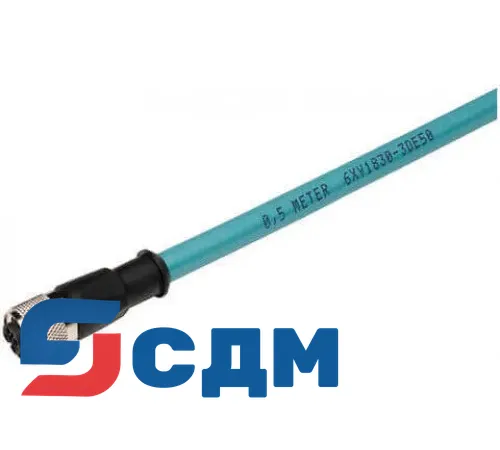

Name: Siemens 6XV1830-3DH10 Стандартный кабель IE TP Корд
Brand: SIEMENS
Availability: InStock

6XV1830-3DH10

Наличие
Есть в наличии
Вес Нетто (Кг)
0.111 кг
Вид продуктов
PROFIBUS кабели M12 и 7/8
Все характеристики

0р.

Срок поставки: От 30 дней

Simatic net, profibus m12 соединительный кабель (et200eco), кабель собран с двумя м12-штекерами, 5-полюсный, 1,0 м

Siemens 6XV1830-3DH10 технические характеристики:

133 m/m

наименование типа изделия	PROFIBUS, вставной провод M12
описание изделия	Гибкий вставной провод (2-жильный), рекомендуемая длина, в сборе с двумя 5-контактными штифтовыми штекерами M12/гнездовыми штекерами (В-кодировка)

пригодность к использованию	Вставной провод для соединения абонентов PROFIBUS (например, SIMATIC ET 200) со степенью защиты IP65
маркировка кабеля	02YY (ST) C11Y 1x2x0,65/2,56-150 LI KF 40 FR petrol
длина кабеля	1 m
электрические характеристики
удельный коэффициент затухания
при 9,6 кГц / макс.	0,003 dB/m
при 38,4 кГц / макс.	0,004 dB/m
при 4 МГц / макс.	0,025 dB/m
при 16 МГц / макс.	0,049 dB/m
волновое сопротивление
ном. значение	150
при 9,6 кГц	270
при 38,4 кГц	185
при 3 МГц ... 20 МГц	150
относительный симметричный допуск
волнового сопротивления при 9,6 кГц	10 %
волнового сопротивления при 38,4 кГц	10 %
волнового сопротивления при 3 МГц … 20 МГц	10 %
удельное сопротивление петли / макс.
удельное сопротивление экрана / макс.	14 /km
удельная емкость / при 1 кГц	28 pF/m
рабочее напряжение
действующее значение	80 V
механические характеристики
число электрических жил	2
исполнение экрана	Соединенная внахлест кашированная алюминиевая фольга, обернутая экранирующей оплеткой из медной проволоки с оловянным покрытием
исполнение разъема питания / FastConnect	да
наружный диаметр
внутреннего провода	0,67 mm
изоляции жил	2,56 mm
внутренней оболочки кабеля	5,4 mm
оболочки кабеля	8 mm
симметричный допуск на наружный диаметр / оболочки кабеля	0,4 mm
материал
изоляции жил	Полиэтилен (PE)
внутренней оболочки кабеля	PVC
оболочки кабеля	ПУР (ТПП-У)
цвет
изоляции проводов для передачи данных	Красный/зеленый
оболочки кабеля	Сине-зеленый
радиус изгиба
при однократном изгибании / мин. допустимый	40 mm
при постоянном изгибании	120 mm
число циклов изгиба	3000000; Можно использовать для тяговой цепи с 3 миллионами циклов изгиба при радиусе изгиба 120 мм (15 x D) с ускорением 4 м/с
растягивающая нагрузка / макс.	100 N
удельная масса	77 kg/km
окружающие условия
окружающая температура
при эксплуатации	-40 ... +60 °C
при хранении	-40 ... +60 °C
при транспортировке	-40 ... +60 °C
при монтаже	-40 ... +60 °C
примечание	Электрические характеристики замерены при температуре 20 °C, испытания проводились согласно DIN 47250, часть 4, или DIN VDE 0472
окруж. условия / для рабочего режима	Ограниченная длина сегментов (см. руководство по сетям PROFIBUS)
химическая стойкость
против минеральных масел	Маслостойкий согласно IEC 60811-2-1 (7 x 24 ч/90 °C)
против жира	С устойчивостью к воздействиям
против воды	Условно износостойкий
радиологическая стойкость / против УФ-излучения	С устойчивостью к воздействиям
степень защиты IP	IP65, IP67
характеристики, функции, компоненты изделия / общий
характеристика изделия
безгалогенный	нет
бессиликоновый	да
нормы, спецификации, допуски
протокол UL-/ETL / ном. напряжение 300 В	да ; CMX
стиль UL -/ETL / ном. напряжение 600 В	нет
сертификат соответствия
допуск EAC	да
маркировка CE	да
соответствие RoHS	да
общество классификации судов
American Bureau of Shipping Europe Ltd. (ABS)	нет
Bureau Veritas (BV)	нет
Det Norske Veritas (DNV)	нет
Германский Ллойд (GL)	нет
Регистр судоходства Ллойда (LRS)	нет
Nippon Kaiji Kyokai (NK)	нет
Polski Rejestr Statkow (PRS)	нет
