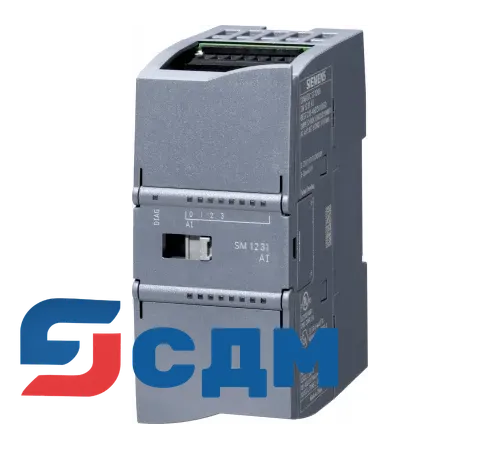

Name: 6ES7231-4HF32-0XB0 Программируемый контроллер
Brand: SIEMENS
Price: 34185 RUB
Availability: InStock

6ES7231-4HF32-0XB0

Наличие
Есть в наличии
Вес Нетто (Кг)
0,195 Кг
Вид продуктов
Модули ввода SM 1231
Все характеристики

34185р.

Срок поставки: От 30 дней

SIMATIC S7-1200, модуль аналогового ввода, sm 1231, 8 ai, +/-10 В, +/-5в, +/-2,5в, или 0-20 ma 12 бит + знак или (13 бит aDC)

Siemens 6ES7231-4HF32-0XB0 технические характеристики:

Напряжение питания
Номинальное значение (пост. ток)
24 В пост. тока	Да
Входной ток
Потребление тока, тип.	45 mA
из шины на задней стойке 5 В пост. тока, тип.	90 mA
Рассеиваемая мощность
Нормальная рассеиваемая мощность	1,5 W
Аналоговые вводы
Число аналоговых входов	8; Дифференциальные входы тока или напряжения
Макс. допустимое входное напряжение для токового входа (предел разрушения)	± 35 В
Макс. допустимое входное напряжение для входа напряжения (предел разрушения)	35 V
Макс. допустимый входной ток для входа напряжения (предел разрушения)	40 mA
Макс. допустимый входной ток для токового входа (предел разрушения)	40 mA
Макс. время цикла (все каналы)	625 µs
Входные диапазоны
Напряжение	Да; ±10 В, ±5 В, ±2,5 В
Ток	Да; от 4 до 20 мА, от 0 до 20 мА
Термоэлемент	Нет
Резистивный термометр	Нет
Сопротивление	Да
Входные диапазоны (номинальные значения), напряжения
от -10 до +10 В	Да
Сопротивление на входе (от -10 до 10 В)	9 МОм
от -2,5 до +2,5 В	Да
Сопротивление на входе (от -2,5 до 2,5 В)	9 МОм
от -5 до +5 В	Да
Сопротивление на входе (от -5 до +5 В)	9 МОм
Диапазоны входных параметров (номинальные значения), ток
от 0 до 20 мА	Да
Сопротивление на входе (от 0 до 20 мА)	280
от 4 мА до 20 мA	Да
Входное сопротивление (от 4 мА до 20 мA)	280
Термоэлемент (TC)
Температурная компенсация
— параметрируемое	Нет
Формирование аналоговой величины
Время интегрирования и преобразования/разрешение на канал
Макс. разрешение с диапазоном перегрузки (бит со знаком)	12 bit; + знак
Настраиваемое время интегрирования	Да
Подавление напряжения помех для частоты помех f1 в Гц	40 дБ, пост. ток до 60 В для частоты помех 50/60 Гц
Выравнивание результатов измерений
параметрируемое	Да
Ступень: без ступени	Да
Ступень: слабая	Да
Ступень: средняя	Да
Ступень: сильная	Да
Погрешности/точность
Погрешность температуры (относительно диапазона входных параметров) (+/-)	Весь диапазон измерений от 25 °C ±0,1 %, до 55 °C ±0,2 %
Основной предел погрешности (эксплуатационный предел погрешности при 25 °C)
Напряжение относительно диапазона входных параметров, (+/-)	0,1 %
Ток относительно диапазона входных параметров, (+/-)	0,1 %
Подавление напряжения помех для f = n x (f1 +/- 1 %), f1 = частота помех
Макс. синфазное напряжение	12 V
Аварийные сигналы/диагностика/информация о состоянии
Аварийные сигналы	Да
Диагностические функции	Да
Аварийные сигналы
Диагностический сигнал	Да
Диагностические сообщения
Контроль напряжения питания	Да
Обрыв провода	Да
Диагностический светодиодный индикатор
для индикации состояния входов	Да
для обслуживания	Да
Степень защиты и класс защиты
Степень защиты согласно EN 60529
IP20	Да
Стандарты, допуски, сертификаты
Маркировка CE	Да
Допуск CSA	Да
Допуск FM	Да
RCM (ранее C-TICK)	Да
Допуск для судостроения
Допуск для судостроения	Да
Окружающие условия
Свободное падение
Макс. высота свободного падения	0,3 m; пять раз, в упаковке к отправке
Температура окружающей среды при эксплуатации
диапазон допустимых значений температуры	От -20до +60для горизонтального монтажа и от -20до 50для вертикального монтажа, влажность воздуха 95%, без конденсации
мин.	-20 °C
макс.	60 °C
Температура окружающей среды при хранении/транспортировке
мин.	-40 °C
макс.	70 °C
Давление воздуха согласно IEC 60068-2-13
Эксплуатация. мин.	795 hPa
Эксплуатация, макс.	1 080 hPa
Хранение/транспортировка, мин.	660 hPa
Хранение/транспортировка, макс.	1 080 hPa
Относительная влажность воздуха
диапазон допустимых значений (без конденсации) при 25 °C	95 %
Расширенные условия окружающей среды
Концентрация вредных веществ
— SO2 при отн. влажности < 60% без конденсации	S02: < 0,5 имп/мин; H2S: < 0,1 имп/мин; относительная влажность < 60% без конденсации
Соединения
Требуемый передний штекер	Да
Механические свойства/материалы
Материал корпуса (спереди)
Пластиковый	Да
Размеры
Ширина	45 mm
Высота	100 mm
Глубина	75 mm
Массы
Масса, прибл.	180 g

Атрибуты

Вес Нетто (Кг)
0,195 Кг
Вид продуктов
Модули ввода SM 1231
Группа продукта
4508
Единица Измерения Упаковки
CM
Единицы измерения
1 шт.
Жизненный Цикл Продукта (PLM)
PM300_ Активный продукт
Заказной Номер (Артикл)
6ES7231-4HF32-0XB0
Каталог ID
ST72
Код группы
R132
Количество в упаковке
1
Описание Продукта
SIMATIC S7-1200, МОДУЛЬ АНАЛОГОВОГО ВВОДА, SM 1231, 8 AI, +/-10В, +/-5В, +/-2,5В, ИЛИ 0-20 MA 12 БИТ + ЗНАК ИЛИ (13 БИТ ADC)
Размеры Упаковки
8,90 x 10,60 x 5,70
Страна происхождения
Китай
Товарный код
85389091
