Name: 6ES7134-4FB01-0AB0 система распределенного ввода-вывода SIMATIC ET 200S
Brand: SIEMENS
Price: 18992 RUB
Availability: InStock

6ES7134-4FB01-0AB0

Наличие
Есть в наличии
PLM-Дата вступления в силу
Продукт больше не поставляется с_ 01.10.2023
Вес Нетто (Кг)
0,045 Кг
Все характеристики

18992р.

Срок поставки: От 30 дней

Simatic dp, электронный модуль для ET 200S, 2 ai standard, 2 стандартных аналоговых входа (напряжение), 15 мм ширина, +/-10 В, 13 бит + знак, +/-5 в, 12 бит+ знак, 1..5в, 12бит, время цикла 65 мс на канал, светодиод ошибки группы (групповая ошибка)

Siemens 6ES7134-4FB01-0AB0 технические характеристики:

Напряжение питания
Напряжение нагрузки L+
Номинальное значение (пост. ток)	24 V; от модуля питания
Защита от перепутывания полярности	Да
Входной ток
из источника напряжения нагрузки L+ (без нагрузки), макс.	30 mA
из шины на задней стойке 3,3 В пост. тока, макс.	10 mA
Рассеиваемая мощность
Нормальная рассеиваемая мощность	0,6 W
Адресная область
Адресное пространство на модуль
Макс. адресное пространство на модуль	4 byte
Аналоговые вводы
Число аналоговых входов	2
Макс. допустимое входное напряжение для входа напряжения (предел разрушения)	35 V; 35 В длительно; 75 В макс. в течение 1 мс (коэффициент заполнения 1:20)
Макс. время цикла (все каналы)	Число активных каналов на модуль x основное время преобразования
Входные диапазоны
Напряжение	Да
Ток	Нет
Термоэлемент	Нет
Резистивный термометр	Нет
Сопротивление	Нет
Входные диапазоны (номинальные значения), напряжения
от 1 В до 5 В	Да
от -10 до +10 В	Да
от -5 до +5 В	Да
Длина провода
экранированные, макс.	200 m
Формирование аналоговой величины для входов
Принцип измерения	встроен.
Время интегрирования и преобразования/разрешение на канал
Макс. разрешение с диапазоном перегрузки (бит со знаком)	14 bit; +/-10 В: 13 бит + знак; +/-5 В: 13 бит + знак; от 1 до 5 В: 13 бит
Настраиваемое время интегрирования	Да
Время интегрирования (мс)	16,7 / 20 ms
Подавление напряжения помех для частоты помех f1 в Гц	50 / 60 Hz
Время преобразования (на канал)	65 ms; 55 / 65 ms
Выравнивание результатов измерений
параметрируемое	Да; в 4 ступени посредством дискретной фильтрации
Ступень: без ступени	Да; 1 x время цикла
Ступень: слабая	Да; 4 x время цикла
Ступень: средняя	Да; 32 x время цикла
Ступень: сильная	Да; 64 x время цикла
Погрешности/точность
Погрешность нелинейности (относительно диапазона входных параметров) (+/-)	0,01 %
Погрешность температуры (относительно диапазона входных параметров) (+/-)	0,01 %/K
перекрестные модуляции между входами, мин.	-50 dB
Повторяемость в установившемся состоянии при 25 °C (относительно диапазона входных параметров), (+/-)	0,05 %
Эксплуатационный предел погрешности во всем диапазоне температуры
Напряжение относительно диапазона входных параметров, (+/-)	0,6 %
Основной предел погрешности (эксплуатационный предел погрешности при 25 °C)
Напряжение относительно диапазона входных параметров, (+/-)	0,4 %
Подавление напряжения помех для f = n x (f1 +/- 1 %), f1 = частота помех
Мин. помехи нормального вида (пиковое значение помех < номинального значения диапазона входных значений)	70 dB
Мин. синфазные помехи (USS < 2,5 В)	90 dB
Тактовая синхронизация
Режим тактовой синхронизации (исполнение до синхронизации клеммы)	Нет
Аварийные сигналы/диагностика/информация о состоянии
Диагностические сообщения
Обрыв провода	Да; только диапазон измерений от 1 до 5 В
Суммарная ошибка	Да
Переполнение/незаполнение	Да
Диагностический светодиодный индикатор
Суммарная ошибки SF (красный)	Да
Параметры
Примечание	4 byte
Диагностика обрыва провода	заблокировать/разрешить (только в диапазоне измерений от 1 до 5 В)
Вид/диапазон измерений	деактивирован/+/-5 В/от 1 до 5 В/+/-10 В
Общая диагностика	заблокировать/разрешить
Переполнение/незаполнение	заблокировать/разрешить
Гальваническая развязка
Гальваническая развязка аналоговых вводов
между каналами	Нет
между каналами и шиной на задней стенке	Да
между каналами и напряжением нагрузки L+	Да
Допустимая разность потенциалов
между входами и массой аналогового модуля (UCM)	Полное напряжение 2 В перем. тока
между массой аналогового модуля и M внутр. (UISO)	75 В пост. тока/60 В перем. тока
Изоляция
Изоляция, испытанная посредством	500 В пост. тока

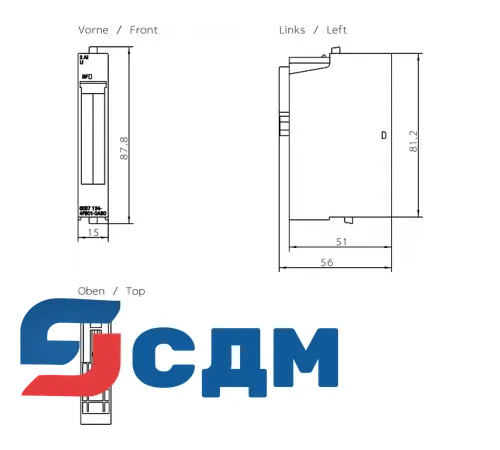

Размеры
Ширина	15 mm
Высота	81 mm
Глубина	52 mm
Массы
Масса, прибл.	40 g

Атрибуты

PLM-Дата вступления в силу
Продукт больше не поставляется с_ 01.10.2023
Вес Нетто (Кг)
0,045 Кг
Вид продуктов
Аналоговые электронные модули
Группа продукта
2301
Единица Измерения Упаковки
CM
Единицы измерения
1 шт.
Жизненный Цикл Продукта (PLM)
PM410_ Поддержка продукта завершена
Заказной Номер (Артикл)
6ES7134-4FB01-0AB0
Каталог ID
ST76
Код группы
R151
Количество в упаковке
1
Описание Продукта
SIMATIC DP, ЭЛЕКТРОННЫЙ МОДУЛЬ ДЛЯ ET 200S, 2 AI STANDARD, 2 СТАНДАРТНЫХ АНАЛОГОВЫХ ВХОДА (НАПРЯЖЕНИЕ), 15 MM ШИРИНА, +/-10В, 13 БИТ + ЗНАК, +/-5 В, 12 БИТ+ ЗНАК, 1..5В, 12БИТ, ВРЕМЯ ЦИКЛА 65 МС НА КАНАЛ, СВЕТОДИОД ОШИБКИ ГРУППЫ (GROUP FAULT)
Размеры Упаковки
6,20 x 9,00 x 2,20
Страна происхождения
Китай
Товарный код
85389091
