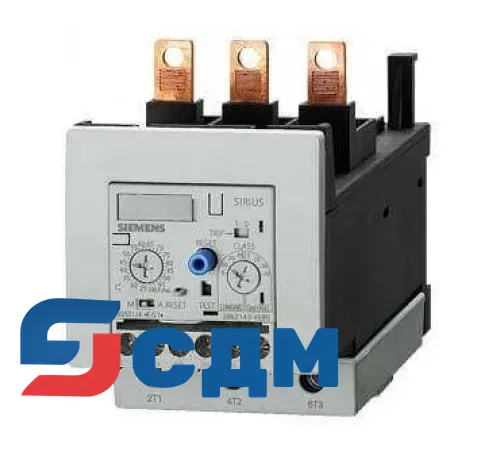

Name: Электронное реле перегрузки Siemens 3RB2036-1QB0
Brand: SIEMENS
Availability: InStock

3RB2036-1QB0

Наличие
Есть в наличии
Вес Нетто (Кг)
0.3 кг
Вид продуктов
3RB20, 3RB21 для стандартного применения
Все характеристики

0р.

Срок поставки: От 30 дней

реле перегрузки 6...25 a для защиты двигателей, типоразмер s2, класс 10, для монтажа на контактор, главная цепь: винтовые клеммы вспомогательной цепи: винт. подсоединение ручной-автоматический сброс

Siemens 3RB2036-1QB0 технические характеристики:

Фирменное название продукта	SIRIUS
Наименование продукта	электронное реле перегрузки
Общие технические данные:
Габаритные размеры контактора комбинируем отвечающий требованиям фирмы	S2
Мощность потерь [Вт] всего типовое	0,05 W
Напряжение изоляции
при степени загрязнения 3 расчетное значение	690 V
Прочность по отношению к импульсному напряжению расчетное значение	6 kV
Степень защиты IP
с лицевой стороны	IP20
Стойкость к шоку	15г / 11 мсек
Тип взрывозащиты	PTB 06 ATEX 3001 Ex II (2) GD
Условное обозначение согласно DIN EN 81346-2	F
Условия окружающей среды:
Высота установки при высоте над уровнем моря максимальное	2 000 m
Температура окружающей среды
во время эксплуатации	-25 ... +60 °C
во время храненя	-40 ... +80 °C
во время транспортировки	-40 ... +80 °C
Относительная влажность воздуха во время эксплуатации	100 %
Цепь главного тока:
Число полюсов для главной электрической цепи	3
регулируемый параметр срабатывания, ток зависящего от тока расцепителя перегрузки	6 ... 25 A
рабочее напряжение
при AC-3 расчетное значение максимальное	690 V
Вспомогательный контур:
Количество размыкающих контактов
для вспомогательных контактов	1
Количество замыкающих контактов
для вспомогательных контактов	1
Количество переключающих контактов
для вспомогательных контактов	0
Рабочий ток вспомогательных контактов при AC-15
при 24 В	4 A
при 110 В	4 A
при 120 В	4 A
при 125 В	4 A
при 230 В	3 A
Рабочий ток вспомгательных контактов при DC-13
при 24 В	2 A
при 60 В	0,55 A
при 110 В	0,3 A
при 125 В	0,3 A
при 220 В	0,11 A
Функция защиты/ контроля:
Класс срабатывания	Class 10
защита от коротких замыканий
Исполнение плавкой вставки предохранителя
для защиты от короткого замыкания вспомогательного переключателя необходимое	предохранитель gL/gG: 6 A

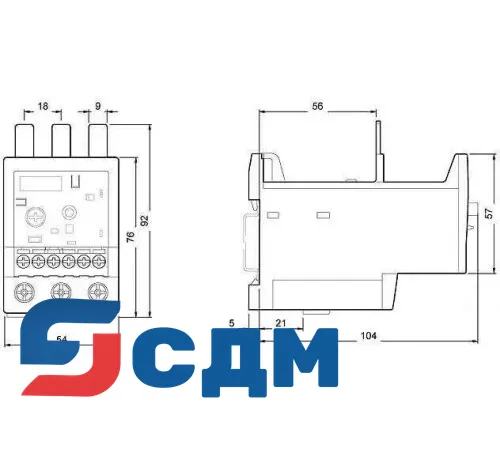

Монтаж/ крепление/ размеры:
Монтажное положение	любой
Вид крепления	прямой монтаж
Высота	92 mm
Ширина	55 mm
Глубина	109 mm
соблюдаемое расстояние
при рядном монтаже
— спереди	0 m
— сзади	0 m
— сверху	0 m
— снизу	0 m
— сбоку	0 m
до заземленных частей
— спереди	0 m
— сзади	0 m
— сверху	0 m
— сбоку	6 mm
— снизу	0 m
до находящихся под напряжением частей
— спереди	0 m
— сзади	0 m
— сверху	0 m
— снизу	0 m
— сбоку	6 mm
Подсоединения/ клеммы:
Функция продукта
съемная клемма для цепи вспомогательного тока и цепи тока управления	да
Исполнение электрического подключения
для главной электрической цепи	винтовой зажим
для вспомогательных цепей и цепей управления	винтовой зажим
Вид подключаемых поперечных сечений проводов
для главных конактов
— однопроводный	2x (1 ... 16 мм)
— многопроводный	2x (макс. 25 мм), 1 ... 35 мм
— тонкопроволочный с обработкой концов жил	2x (1 ... 16 мм), 1 ... 25 мм
при проводах AWG для главных контактов	2x (макс. 4), 1x (18 ... 2)
Вид подключаемых поперечных сечений проводов
для вспомогательных контактов
— однопроводный	0,5 ... 4 мм, 2x (0,5 ... 2,5 мм)
— тонкопроволочный с обработкой концов жил	0,5 ... 2,5 мм, 2x (0,5 ... 1,5 мм)
при проводах AWG для вспомогательных контактов	2x (20 ... 14)
Электромагнитная совместимость:
Связанная с полем подача энергии помех согласно IEC 61000-4-3	10 В/m
Электростатическая разрядка согласно IEC 61000-4-2	контактный разряд 6 кВ / воздушный разряд 8 кВ
