Name: 3KD3842-0PE10-0 Выключатель-разъединитель SENTRON
Brand: SIEMENS
Availability: InStock

3KD3842-0PE10-0

Наличие
Есть в наличии
Вес Нетто (Кг)
3.7 кг
Вид продуктов
Базовые блоки
Все характеристики

0р.

Срок поставки: От 30 дней

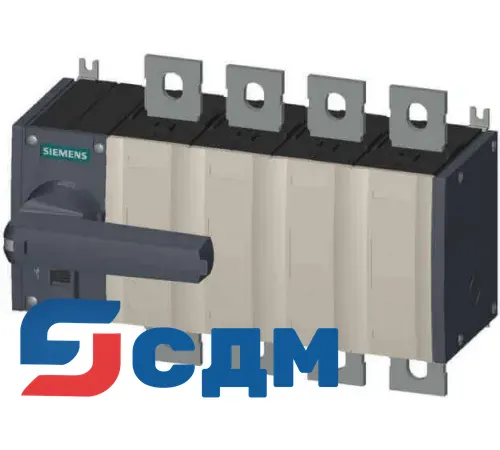

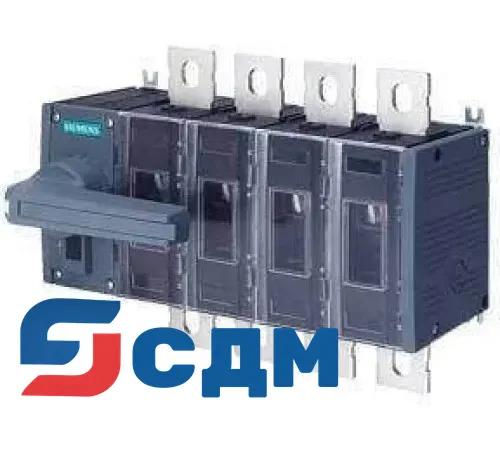

выключатель-разъединитель 250 А, тр.3, 4-пол фронтальное управление слева комплектное устройство с серой ручкой плоские клеммы

Siemens 3KD3842-0PE10-0 технические характеристики:

версия
Фирменное название продукта		SENTRON
Исполнение индикации / для индикации положения включения ручной режим		ТЕСТ ВКЛЮЧЕНИЯ-ВЫКЛЮЧЕНИЯ
Исполнение элемента приведения в действие		ручной привод
Исполнение коммутационного привода / Привод двигателя		нет
Общие технические данные
Число полюсов		4
Конструктивное исполнение прибора		жесткий монтаж
электрический срок службы (коммутационные циклы)
при AC-23 A / при 690 В / при 50/60 Гц		1 000
при DC-23 A / при 440 В		1 000
Значение I2t / при закрытом переключателе / для комбинации выключатель + предохранитель / при 500 В / максимальное	A·s	426 500
Значение I2t / при закрытом переключателе / для комбинации выключатель + предохранитель / при 400 В / максимальное	A·s	426 500
Значение I2t / при закрытом переключателе / при 690 В / при использовании комбинации выключателя + предохранитель gG / максимальное	A·s	348 000
Значение I2t / предохранителя / при 500 В / максимально допустимое	A·s	780 005
Значение I2t / предохранителя gG / при 690 В / максимально допустимое	A·s	525 005
Силовой выключатель / основной тип		3KD3
Механический срок службы (коммутационные циклы) / типовое		10 000
Категория перенапряжения		IV
напряжение
рабочее напряжение / при расположении токопроводов в ряд
при степени загрязнения 2 / при постоянном токе / расчетное значение / примечание		440 / 3
Напряжение изоляции
расчетное значение	V	1 000
Прочность по отношению к импульсному напряжению / расчетное значение	kV	12
Перенапряжение в процентах / относительно рабочего напряжения / при переменном токе / при 50/60 Гц	%	10
класс защиты
Степень защиты IP		IP00
Степень защиты IP
с лицевой стороны		IP00
рассеивание
Мощность потерь [Вт]
при обычном термическом расчетном токе / на полюс	W	7
электричество
Рабочий ток / при AC-21 A / при 400 В / максимальное	A	250
Рабочий ток / при AC-21 A / при 500 В / максимальное	A	250
Рабочий ток / при AC-21 A / при 690 В / максимальное	A	250
Рабочий ток / при AC-23 A / при 500 В / при 50/60 Гц / расчетное значение / максимальное	A	250
Рабочий ток / при AC-22 A / при 500 В / при 50/60 Гц / расчетное значение / максимальное	A	250
Рабочий ток / при AC-22 A / при 400 В / при 50/60 Гц / расчетное значение / максимальное	A	250
Рабочий ток / при AC-22 A / при 690 В / при 50/60 Гц / расчетное значение / максимальное	A	250
Рабочий ток / при AC-23 A / при 400 В / при 50/60 Гц / расчетное значение / максимальное	A	250
Рабочий ток / при AC-23 A / при 690 В / при 50/60 Гц / расчетное значение / максимальное	A	250
Ток длительной нагрузки
расчетное значение	A	250
при 40 °C / расчетное значение	A	250
при 45/ расчетное значение	A	250
при 50 °C / расчетное значение	A	250
при 55 °C / расчетное значение	A	250
при 60 °C / расчетное значение	A	250
при 65/ расчетное значение	A	250
при 70 °C / расчетное значение	A	250
Ток длительной нагрузки / при постоянном токе / расчетное значение	A	250
Проходящий ток / предохранителя / при 500 В / максимально допустимое	A	24 872
Проходящий ток / предохранителя gG / при 690 В / максимально допустимое	A	25 005
Проходящий ток / при закрытом переключателе
при 690 В / при использовании комбинации выключателя + предохранитель gG / максимально допустимое	A	22 700
для комбинации выключатель + предохранитель / при 400 В / максимально допустимое	A	25 100
для комбинации выключатель + предохранитель / при 500 В / максимально допустимое	A	25 100
Устойчивость при кратковременном токе (Icw)
ограничена до 1 с / расчетное значение	kA	13
при 690 В перем. тока/440 В пост. тока / ограничена до 1 с / расчетное значение	kA	13
Главная цепь
Эксплуатационная мощность
при AC-23 A / при 400 В / при 50/60 Гц / расчетное значение	kW	132
при AC-23 A / при 500 В / при 50/60 Гц / расчетное значение	kW	160
при AC-23 A / при 690 В / при 50/60 Гц / расчетное значение	kW	220
рабочее напряжение
при переменном токе / при 50/60 Гц / расчетное значение	V	690
Вспомогательный контур
Количество подключенных размыкающих контактов / для вспомогательных контактов		0
Количество подключенных замыкающих контактов / для вспомогательных контактов		0
Количество подключенных переключающих контактов / для вспомогательных контактов		0
Количество переключающих контактов / для вспомогательных контактов		0
Количество размыкающих контактов / для вспомогательных контактов		6
Количество замыкающих контактов / для вспомогательных контактов		6
пригодность
Пригодность к использованию
главный выключатель		да
выключатель нагрузки		да
Аварийный выключатель		нет
Защитный выключатель		да
ремонтный выключатель		да
Подробнее
Характеристики продукта / Блокировка		да
Компонент продукта
сигнализатор срабатывания		нет
Расцепитель напряжения		нет
Расцепитель пониженного напряжения		нет
расцепитель нулевого напряжения с опережающим контактом		нет
Расширение продукта
Вспомогательный выключатель		да
дополнительно
— Привод двигателя		нет
— Расцепитель напряжения		нет
короткое замыкание
Включающая способность короткозамкнутого тока (Icm)
для силового разъединителя / при 690 В перем. тока/440 В пост. тока / без защитной вставки / расчетное значение / минимально	kA	26
для силового разъединителя / без защитной вставки / расчетное значение / минимально	kA	26
Условный ток короткого замыкания / при защите предохранителем со стороны сети / при 500 В / посредством предохранителя gG / расчетное значение	kA	100
связи
Исполнение электрического подключения
для главной электрической цепи		плоское соединение

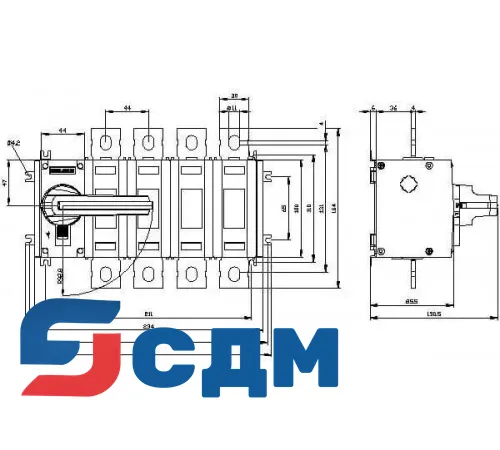

Механическая конструкция
Высота	mm	164
Ширина	mm	234
Глубина	mm	130,5
Монтажное положение		любой
Вид крепления		крепление на полу
Вид крепления
передний монтаж с креплением на 4 отверстиях		нет
передний монтаж с центральным креплением		нет
монтаж на шине		нет
вес-нетто	g	3 700
условия окружающей среды
Степень загрязнения		3
Температура окружающей среды
во время эксплуатации / минимально	°C	-25
во время эксплуатации / максимальное	°C	70
во время хранения / минимально	°C	-50
во время хранения / максимальное	°C	80
Сертификаты
Условное обозначение
согласно DIN EN 61346-2		Q
согласно DIN EN 81346-2		Q
