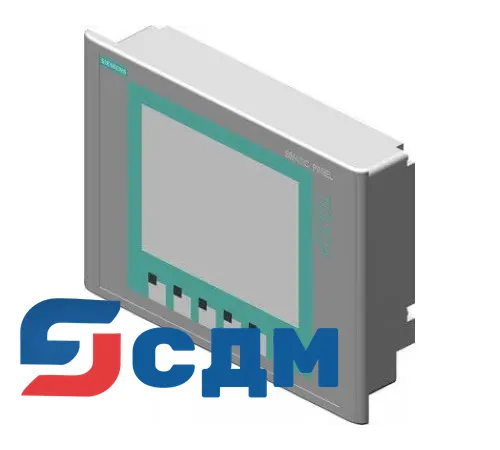

Name: 6AV66470AB113AX0 — Стационарные панели операторов Siemens.
Brand: SIEMENS
Price: 58363 RUB
Availability: InStock

6AV6647-0AB11-3AX0

Наличие
Есть в наличии
PLM-Дата вступления в силу
Продукт больше не поставляется с_ 22.02.2022
Вес Нетто (Кг)
1,316 Кг
Все характеристики

58363р.

Срок поставки: От 30 дней

Simatic ktp600 basic mono Pn 5,7", базовая панель оператора с монохромным stn-дисплеем, интерфейс ethernet, конфигурирование В среде WinCC flexible 2008 compACt sp1, содержит по с открытым кодом, поставляемое бесплатно (см. cd)

Siemens 6AV6647-0AB11-3AX0 технические характеристики:

Механические свойства/материалы

Общая информация
Обозначение типа продукта	SIMATIC HMI KTP600 Basic mono PN
Дисплей
Модель дисплея	STN
Диагональ экрана	5,7 in
Ширина дисплея	115,2 mm
Высота дисплея	86,4 mm
Число цветов	4; Градации серого
Разрешение (пикселей)
Горизонтальное разрешение	320 Pixel
Вертикальное разрешение	240 Pixel
Фоновая подсветка
СНО фоновой подсветки (при 25 )	50 000 h
Фоновая подсветка с регулируемой яркостью	Нет
Элементы управления
Клавиатура
Функциональные клавиши
— Число функциональных клавиш	6
— Число функциональных клавиш со светодиодами
Клавиши со светодиодами	Нет
Системные клавиши	Нет
Ввод цифровых/буквенных символов
— Цифровая клавиатура	Да; Экранная клавиатура
— Буквенно-цифровая клавиатура	Да; Экранная клавиатура
Сенсорное управление
Исполнение в виде сенсорного экрана	Да
Вид конструкции/монтаж
Монтажное положение	вертикальная установка
Возможность вертикального монтажа (вертикальный формат)	Да
Возможность поперечного монтажа (горизонтальный формат)	Да
максимально допустимый угол наклона без принудительной вентиляции	35°
Напряжение питания
Вид напряжения питания	пост. ток
Номинальное значение (пост. ток)	24 V
Допустимый диапазон, нижний предел (пост. ток)	19,2 V
Допустимый диапазон, верхний предел (пост. ток)	28,8 V
Входной ток
Потребление тока (номинальное)	0,24 A
Макс. потребление тока
Импульс тока при включении It	0,5 A·s
Мощность
Нормальная потребляемая мощность	6 W
Процессор
Тип процессора	RISC 32 бит
Запоминающее устройство
Вид запоминающего устройства
Флэш-память	Да
ОЗУ	Да
подходящее ЗУ для пользовательских данных	1 Mbyte
Вид вывода
Звуковой сигнал
Зуммер	Да
Динамики	Нет
Время
Часы
Аппаратные часы (часы реального времени)	Нет
Программные часы	Да
буферные	Нет
синхронизируемые	Да
Интерфейсы
Число интерфейсов Industrial Ethernet	1
Число интерфейсов RS 485	0
Число USB-разъемов	0
Число интерфейсов 20 мА (TTY)	0
Число интерфейсов RS 232	0
Число интерфейсов RS 422	0
Число параллельных интерфейсов	0
Число других интерфейсов	0
Число слотов для карты памяти SD Card	0
с программными интерфейсами	Нет
Промышленный Ethernet
Светодиодный индикатор состояния Industrial-Ethernet	2
Протоколы
PROFINET	Да
PROFINET IO	Нет
IRT	Нет
MRP
PROFIBUS	Нет
MPI	Нет
Протоколы (Ethernet)
TCP/IP	Да
DHCP	Да
SNMP	Да
DCP	Да
LLDP	Да
Свойства сети
HTTP	Нет
HTML	Нет
Другие протоколы
CAN	Нет
MODBUS	Да; Modicon (MODBUS TCP/IP)
EtherNet/IP	Да
Аварийные сигналы/диагностика/информация о состоянии
Диагностические сообщения
Считываемая диагностическая информация	Нет
Изоляция
Изоляция, испытанная посредством
ЭМС
Излучение радиопомех согласно EN 55 011
Класс граничных значений A, для применения в промышленных районах
Класс граничных значений B, для применения в жилых районах
Степень защиты и класс защиты
IP (спереди)	IP65
Корпус, тип 4, спереди	Да
Корпус, тип 4x спереди	Да
IP (сзади)	IP20
Стандарты, допуски, сертификаты
Маркировка CE	Да
cULus	Да
RCM (ранее C-TICK)	Да
Допуск КС	Да
Для использования на железной дороге
EN 50121-3-2
EN 50121-4
EN 50124-1
EN 50125-1
EN 50125-2
EN 50125-3
EN 50155
EN 61373
Противопожарная защита согласно EN 45545-2
Допуск для судостроения
Germanischer Lloyd (GL)	Да
American Bureau of Shipping (ABS)	Да
Bureau Veritas (BV)	Да
Det Norske Veritas (DNV)	Да
Lloyds Register of Shipping (LRS)	Да
Nippon Kaiji Kyokai (Class NK)	Да
Polski Rejestr Statkow (PRS)	Да
Chinese Classification Society (CCS)
Защитное расстояние компаса
Максимально достижимый класс безопасности в безопасном режиме
SIL согласно EN 50126, 50128, 50129
Применение во взрывоопасной зоне
Зона ATEX 2	Нет
Зона ATEX 22	Нет
Зона IECEx 2
Зона IECEx 22
Класс cULus I Зона 1	Нет
Класс cULus I Зона 2, участок 2	Нет
Класс FM I Участок 2	Нет
Окружающие условия
подходит для внутреннего применения
подходит для наружного применения
Температура окружающей среды при эксплуатации
Эксплуатация (вертикальный монтаж, горизонтальный формат)
— при вертикальном монтажном положении, мин.	0 °C
— при вертикальном монтажном положении, макс.	50 °C
Эксплуатация (максимальный угол наклона, горизонтальный формат)
— при максимальном угле наклона, мин.	0 °C
— при максимальном угле наклона, макс.	40 °C
Эксплуатация (вертикальный монтаж, вертикальный формат)
— при вертикальном монтажном положении, мин.	0 °C
— при вертикальном монтажном положении, макс.	50 °C
Эксплуатация (максимальный угол наклона, вертикальный формат)
— при максимальном угле наклона, мин.	0 °C
— при максимальном угле наклона, макс.	40 °C
Температура окружающей среды при хранении/транспортировке
мин.	-20 °C
макс.	60 °C
Давление воздуха согласно IEC 60068-2-13
Высота места установки над уровнем моря, макс.
Относительная влажность воздуха
Эксплуатация, макс.	90 %; без конденсации
Расширенные условия окружающей среды
относительно температуры окружающей среды, давления воздуха, высоты установки
при холодном запуске, мин.
Относительная влажность воздуха
— при конденсации, испытания согласно IEC 60068-2-38, макс.
Устойчивость
— к биологически активным веществам/соответствие EN 60721-3-3
— к биологически активным веществам/соответствие EN 60721-3-5
— к химически активным веществам/соответствие EN 60721-3-3
— к химически активным веществам/соответствие EN 60721-3-5
— к механически активным веществам/соответствие EN 60721-3-3
— к механически акивным веществам/соответствие EN 60721-3-5
Операционные системы
проприетарное	Да
предустановленная операционная система
Windows CE	Нет
Проектирование
Индикация сообщения	Да
Система оповещения (в том числе с буфером и квитированием)	Да
Отображение значений технологических параметров (вывод)	Да
Можно задать значения технологических параметров (ввод)	Да
Управление рецептами	Да
Программное обеспечение для проектирования
STEP 7 Basic (TIA Portal)	Да; по встроенному WinCC Basic (TIA Portal)
STEP 7 Professional (TIA Portal)	Да; по встроенному WinCC Basic (TIA Portal)
WinCC flexible Compact	Да
WinCC flexible Standard	Да
WinCC flexible Advanced	Да
WinCC Basic (TIA Portal)	Да
WinCC Comfort (TIA Portal)	Да
WinCC Advanced (TIA Portal)	Да
WinCC Professional (TIA Portal)	Да
Языки
Языки онлайн
Число языков онлайн/языков исполнения	5
Языки проекта
Языки проекта	32
Функции WinCC (TIA Portal)
Библиотеки	Да
Приложения/опции
Интернет-браузер:
Сценарии Visual Basic
Программа планирования задач
с управлением по времени	Нет
с управлением в зависимости от задачи	Да
Вспомогательная система
Число символов в информационном тексте	320
Система оповещения
Число классов сообщений	32
Битовые сообщения
— Число битовых сообщений	200
Аналоговые сообщения
— Число аналоговых сообщений	15
Способ нумерации сообщений S7
Системные сообщения HMI	Да
Другие сстемные сообщения (SIMATIC S7, Sinumerik, Simotion и т. д.)
Число символов в сообщении	80
Число значений технологических параметров на одно сообщение	8
Группы квитирования
Индикатор сообщений	Да
Буфер сообщений
— Число записей	256
— Циклический буфер	Да
— остаточн.	Да
— не требует обслуживания	Да
Управление рецептами
Число рецептур	5
Наборов данных на рецептуру	20
Элементов на один набор данных	20
Размер внутренней памяти рецептур	40 kbyte
Память рецептур с возможностью расширения	Нет
Переменные
Число переменных на устройство	500
Число переменных на одно изображение	30
Предельные значения	Да
Мультиплексы	Да
Структуры	Нет
Массивы	Да
Изображения
Число проектируемых изображений	50
Шаблоны	Да
Глобальное изображение	Да
Всплывающие окна
Вставные окна
Выбор изображений посредством ПЛК	Да
Передача номеров изображений посредством ПЛК	Да
Графические объекты
Число объектов на одно изображение	30
Текстовые поля	Да
Поля ввода-вывода	Да
Графические поля ввода-вывода (графические списки)	Да
Поля ввода-вывода символов (текстовые списки)	Да
Поля даты/времени	Да
Переключатели	Да
Кнопки	Да
Графические индикаторы	Да
Иконки	Да
геометрические объекты	Да
Комплексные графические объекты
Число комплексных объектов на одно изображение	5
Индикация сообщений	Да
Индикация кривых	Да
Индикация пользователя	Да
Состояние/управление	Нет
Индикация Sm@rtClient	Нет
Индикация рецептур	Да
Индикация кривой f(x)	Нет
Индикация диагностики системы	Нет
Media Player	Нет
HTML-браузер
Отображение PDF
Индикация IP-камеры
Строка	Да
Ползунок	Нет
Индикаторы	Нет
Аналоговые/цифровые часы	Нет
Списки
Число текстовых списков на проект	150
Число элементов в текстовом списке	30
Число графических списков на проект	100
Число элементов в графическом списке	30
Архивирование
Число архивов на устройство	0
Число элементов в архиве
Архив сообщений
Архив значений технологических параметров
Способы архивирования
— Последовательный архив
— Круговой архив
Место сохранения
— Карта памяти
— USB-накопитель
— Ethernet
Формат хранения данных
— CSV
— TXT
— RDB
Безопасность
Число групп пользователей	50
Число полномочий пользователей	32
Число пользователей	50
Экспорт/импорт паролей	Нет
SIMATIC Logon	Нет
Комплекты шрифтов
Клавиатура
— Североамериканский (английский)	Да
Передача данных (загрузка с носителя/на носитель)
MPI/PROFIBUS DP	Нет
USB	Нет
Ethernet	Да
Через внешний носитель данных	Нет
Интерфейс с технологическим оборудованием
S7-1200	Да
S7-1500	Да
S7-200	Да
S7-300/400	Да
LOGO!	Да
WinAC	Да
SINUMERIK	Нет
SIMOTION	Нет
Allen Bradley (EtherNet/IP)	Да
Allen Bradley (DF1)	Нет
Mitsubishi (MC TCP/IP)	Да
Mitsubishi (FX)	Нет
OMRON (FINS TCP)	Нет
OMRON (Host Link)	Нет
Modicon (Modbus TCP/IP)	Да
Modicon (Modbus RTU)	Нет
Специальные инструменты/средства проектирования
Резервирование/восстановление вручную	Да
Автоматическое резервирование/восстановление	Нет
Моделирование	Да
Переключение устройств	Да
Периферийные устройства/опции
Периферийные устройства
Принтер	Нет
SIMATIC HMI карта памяти MM: Мультимедийная карта	Нет
SIMATIC HMI карта памяти SD: Карта памяти Secure Digital	Нет
SIMATIC HMI карта памяти CF: Карта памяти Compact Flash
USB-накопитель	Нет
SIMATIC IPC USB-флеш-накопитель (карта памяти USB)
SIMATIC HMI USB-флеш-накопитель (карта памяти USB)
Материал корпуса (спереди)
Пластиковый	Да
Алюминиевый	Нет
Высококачественная сталь	Нет
Размеры
Ширина лицевой панели корпуса	214 mm
Высота лицевой панели корпуса	158 mm
Монтажный вырез, ширина	197 mm
Монтажный вырез, высота	141 mm
Монтажная глубина	44 mm
Массы
без упаковки	1,07 kg
с упаковкой	1,3 kg
Прочее
Примечание:

Атрибуты

PLM-Дата вступления в силу
Продукт больше не поставляется с_ 22.02.2022
Вес Нетто (Кг)
1,316 Кг
Вид продуктов
Не доступный
Группа продукта
4548
Единица Измерения Упаковки
CM
Единицы измерения
1 шт.
Жизненный Цикл Продукта (PLM)
PM410_ Поддержка продукта завершена
Заказной Номер (Артикл)
6AV6647-0AB11-3AX0
Каталог ID
ST80E
Код группы
R141
Количество в упаковке
1
Комментарий
Для данного продукта предусмотрена замена
Наследник
6AV6647-0AB11-3AX1
Описание Преемника
SIMATIC HMI KTP600 Basic mono PN, Basic Panel, key/touch operation, 6" STN display, 4 gray levels, PROFINET interface, configurable as of WinCC flexible 2008 SP2 Compact/ WinCC Basic V10.5/ STEP 7 Basic V10.5, contains open-source software, which is provided free of charge see enclosed CD
Описание Продукта
SIMATIC KTP600 BASIC MONO PN 5,7", БАЗОВАЯ ПАНЕЛЬ ОПЕРАТОРА С МОНОХРОМНЫМ STN-ДИСПЛЕЕМ, ИНТЕРФЕЙС ETHERNET, КОНФИГУРИРОВАНИЕ В СРЕДЕ WINCC FLEXIBLE 2008 COMPACT SP1, СОДЕРЖИТ ПО С ОТКРЫТЫМ КОДОМ, ПОСТАВЛЯЕМОЕ БЕСПЛАТНО (СМ. CD)
Размеры Упаковки
19,70 x 25,90 x 9,00
Страна происхождения
Китай
Товарный код
85371091
