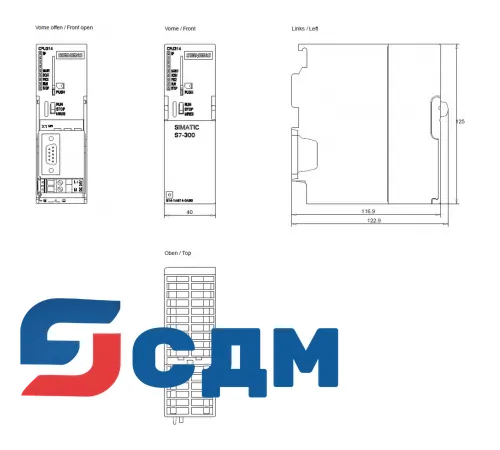

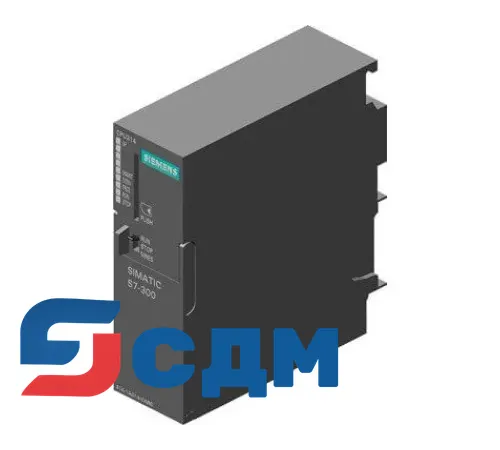

Siemens 6ES7314-1AG14-0AB0 Программируемый контроллер

Программируемый контроллер Simatic S7-300, CPU314, питание DC24V, без встроенной памяти и каналов ввода-вывода

Обзор

Центральный процессор для систем автоматизации, требующих использования программ среднего объема.

Высокая скорость выполнения логических и математических операций.

Для работы центрального процессора необходима микро карта памяти (ММС), заказываемая отдельно.

Область применения

CPU 314 используется для построения систем управления, предъявляющих высокие требования к скорости обработки информации и минимальному времени реакции системы на внешние события.

Дизайн

CPU 314 характеризуется следующими показателями:

Микропроцессор;

60 нс на выполнение бинарной инструкции.

Рабочая память объемом 128 Кбайт, RAM (приблизительно 43 K инструкций);

для выполнения загруженной секции программы и хранения оперативных данных. Микро карта памяти (до 8 Мбайт), используемая в качестве загружаемой памяти, а также сохранения архива проекта (с комментариями и таблицей символов), архивирования данных и управления рецептами.

Гибкие возможности расширения;

подключение до 32 модулей S7-300 (4-рядная конфигурация).

Интерфейс MPI;

позволяет устанавливать одновременно до 12 соединений с программируемыми контроллерами S7-300/400, программаторами, компьютерами и панелями операторов. Одно из этих соединений зарезервировано для PG-, одно - для OP функций связи. MPI позволяет создавать простейшие сетевые структуры с объединением до 16 центральных процессоров и поддержкой механизма передачи глобальных данных.

Функции

Парольная защита доступа;

для защиты от несанкционированного доступа к программе пользователя

Буфер диагностических сообщений;

хранит 100 последних сообщений об ошибках

Необслуживаемое сохранение данных;

при перебоях в питании контроллера центральный процессор автоматически сохраняет текущие данные и использует их после восстановления напряжения питания.

Программируемые параметры и свойства

Из среды STEP 7 могут настраиваться следующие параметры и свойства центрального процессора:

Интерфейс MPI;

определение адреса станции.

Параметры рестарта/цикла выполнения программы;

определение максимального времени сканирования программы, перезапуска и выполнения функций самодиагностики.

Объем реманентной области памяти;

определение объема данных (количества битов памяти, таймеров, счетчиков и блоков данных), сохраняемых при перебоях в питании контроллера.

Тактовые биты;

установка адреса.

Уровень защиты;

установка прав на доступ к программе и данным.

Системная диагностика;

установка порядка обработки диагностических сообщений.

Периодические прерывания;

установка периода повторения прерываний.

Прерывания по дате и времени;

установка стартовой даты и времени, а также периода повторения прерываний.

Информационные функции и функции отображения

Отображение состояний и ошибок;

светодиодная индикация, отображение программных ошибок, ошибок по времени, ошибок ввода-вывода, режимов работы RUN/STOP, рестарта и т.д.

Функции тестирования;

в процессе выполнения программы программатор позволяет отображать состояния сигналов, модифицировать и считывать значения переменных, получать доступ к содержимому стека.

Информационные функции;

с помощью программатора можно получить информацию об объеме памяти и режимах работы центрального процессора, объеме занятой и свободной памяти, текущем времени цикла выполнения программы, просмотреть содержимое буфера аварийных сообщений в текстовом формате.

Встроенные коммуникационные функции

PG/OP функции связи

Обмен глобальными данными через MPI

Функции стандартной S7 связи

S7 функции связи (только сервер)

Системные функции

Центральный процессор поддерживает широкий спектр функций диагностики, настройки параметров, синхронизации, аварийной сигнализации, измерения временных промежутков и т.д.

SIMATIC S7-300, ЦПУ CPU 314 с интерфейсом mpi, встроенный блок питания =24 в, 128 Кбайта рабочей памяти, для работы необходима карта памяти micro memory card

Области применения 6ES7314-1AG14-0AB0

• Системы управления машин специального назначения.
• Системы управления текстильных машин.
• Системы управления упаковочных машин.
• Системы управления машиностроительного оборудования.
• Системы управления оборудования для производства технических средств управления и электротехнической аппаратуры.
• Построение систем автоматического регулирования и позиционирования.
• Системы управления измерительными установки и другие.

Центральные процессоры Siemens S7-300C оснащены набором встроенных входов и выходов, а также набором встроенных функций, что позволяет применять эти процессоры в качестве готовых блоков управления.

Контроллеры SIMATIC S7-300 6ES7314-1AG14-0AB0

Контроллеры компании SIEMENS 6ES7314-1AG14-0AB0 – это универсальные настраиваемые модульные контроллеры для выполнения различных задач в сфере автоматического управления средней и низкой степени сложности.

Программируемый модульный контроллер 6ES7314-1AG14-0AB0 SIEMENS выделяется:богатыми коммуникационными возможностями, отсутствием необходимости в систематическом техническом обслуживании оборудования, доступом к применению структур локальной и распределенной служб ввода-вывода, широким диапазоном интегрированных функций на основе операционной системы, а также простотой установки, настройки и эксплуатации.

Использованию элементов управления более эффективным способом благоприятствует наличие широкого спектра компонентов вывода-ввода аналоговых и дискретных сигналов, интерфейсных модулей, функциональных и коммуникационных компонентов, компонентов блоков энергопитания, а так же центральных процессоров.
