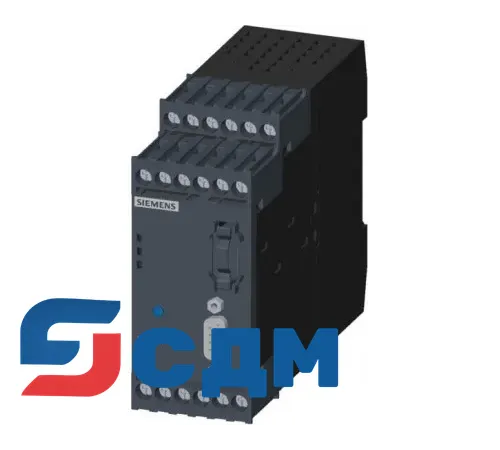

3UF7012-1AU00-0
- НаличиеЕсть в наличии
- Вес Нетто (Кг)0,366 Кг
- Вид продуктовСистема защиты и управления электродвигателем SIMOCODE pro
- Все характеристики
50403р.
Срок поставки: От 30 дней
базовый модуль simocode pro v modbus rtu, 57,6 кбит/с, RS485, 4 входа / 3 выхода свободно параметрируемые, us: AC/DC 110-240v, термисторная защита двигателя, выходы - релейные моностабильные, возможно подключение модулей расширения
Siemens 3UF7012-1AU00-0 технические характеристики:
| Фирменное название продукта | SIRIUS |
| Категория продукта | |
| Наименование продукта | Система управления двигателем SIMOCODE pro V |
| Исполнение продукта | Основное устройство 2 |
| Наименование типа продукта | |
| Заводской номер изделия | |
| опционального датчика | |
| контактного модуля из комплекта поставки | |
| модуля СИД из комплекта поставки | |
| коммуникационного модуля, входящего в комплект поставки | |
| держателя, входящего в комплект поставки | |
| входящего в объём поставки базового выключателя | |
| прилагаемой приводной головки позиционного выключателя | |
| привода, входящего в комплект поставки | |
| входящего в комплект поставки рычага управления | |
| опционального прибора приведения в действие | |
| входящих в объём поставки коммутационныхконтактов | |
| сигнального устройства, входящего в комплект поставки | |
| пустого корпуса, входящего в комплект поставки | |
| входящего в объём поставки полого корпуса с крышкой | |
| опорной клеммы, входящей в комплект поставки | |
| присоединяемых расширительных модулей | |
| входящего в комплект поставки контактора | |
| 1 входящего в комплект поставки контактора | |
| 2 входящего в комплект поставки контактора | |
| 3 входящего в комплект поставки контактора | |
| входящего в объём поставки силового выключателя | |
| входящего в объём поставки монтажного комплекта RH | |
| входящего в объём поставки монтажного комплекта RS | |
| входящего в комплект поставки адаптера сборной шины | |
| входящего в комплект поставки соединительного модуля | |
| прилагаемого адаптера монтажной шины | |
| входящего в комплект поставки функционального модуля для коммуникации | |
| входящего в комплект поставки функционального модуля для соединения звезда-треугольник | |
| принадлежностей, входящих в комплект поставки | |
| _1 заказуемых комплектующих | |
| _2 заказуемых комплектующих | |
| _3 заказуемых комплектующих | |
| _4 заказуемых комплектующих | |
| _5 заказуемых комплектующих | |
| Общие технические данные: | |
| Описание продукта | |
| Габаритные размеры контактора комбинируем отвечающий требованиям фирмы | |
| Функция продукта | |
| интерфейс управляющего токадля параллельного проводного монтажа | |
| для напряжения питания защита от неправильной полярности | |
| Принудительное открывание | |
| Функция регистрации данных | да |
| Функция диагностики | да |
| защита паролем | да |
| контрольная функция | да |
| сервисная функция | да |
| Компонент продукта | |
| цифровой вход | да |
| вход для аналогового температурного датчика | нет |
| вход для обнаружения замыкания на землю | нет |
| релейный выход | да |
| Расширение продукта | |
| модуль контроля температуры | да |
| модуль измерения тока | да |
| модуль измерения тока/напряжения | да |
| помехоустойчивый цифровой модуль входа/выхода | да |
| модуль контроля защиты от замыкания на землю | да |
| модуль развязки | да |
| цифровой модуль входа/выхода | да |
| блок управления с дисплеем | да |
| блок управления | да |
| аналоговый модуль входа/выхода | да |
| Рабочая кажущаяся мощность расчетное значение | |
| Мощность потерь [Вт] всего типовое | 7 W |
| Напряжение изоляции | |
| расчетное значение | 300 V |
| для категории перенапряжения III согласно IEC 60664 при степени загрязнения 3 расчетное значение | |
| при степени загрязнения 3 расчетное значение | 300 V |
| Степень загрязнения | |
| Прочность по отношению к импульсному напряжению расчетное значение | 4 00 V |
| Максимально допустимое напряжение для надёжного размыкания | |
| между цепью вспомогательного тока и цепью вспомогательного тока | |
| между цепью тока управления и цепью вспомогательного тока | |
| междусиловой и вспомогательной цепями | |
| Степень защиты IP | IP20 |
| с лицевой стороны | |
| корпуса | |
| для подключаемой клеммы | |
| Стойкость к шоку | |
| согласно IEC 60068-2-27 | 15г / 11 мсек |
| Виброустойчивость | 1-6 Hz / 15 мм; 6-500 Hz / 2 g |
| согласно IEC 60068-2-6 | |
| Частота коммутации максимальное | |
| Характеристика коммутационного процесса | моностабильный |
| коммутационная способность по току замыкающих контактов выходов реле при AC-15 | |
| при 24 В | 6 A |
| при 120 В | 6 A |
| при 230 В | 3 A |
| коммутационная способность по току замыкающих контактов выходов реле при DC-13 | |
| при 24 В | 2 A |
| при 60 В | 0,55 A |
| при 125 В | |
| Механический срок службы (коммутационные циклы) | |
| типовое | 10 000 000 |
| — примечание | |
| в качестве продолжительности эксплуатации на направление срабатывания типовое | |
| главных контактов типовое | |
| вспомогательных контактов типовое | |
| сигнальных контактов типовое | |
| Механический срок службы (коммутационные циклы) | |
| контактора типовое | |
| контактора с насаженным электронным вспомогательным блоком выключателей типовое | |
| контактора с насаженным вспомогательным блоком выключателей типовое | |
| Механический срок службы (коммутационные циклы) | |
| с контактором 3RT2.3 | |
| с контактором 3RT2.2 | |
| электрический срок службы (коммутационные циклы) | |
| типовое | 100 000 |
| при AC-1 при 380/415 В при 50/60 Гц | |
| при AC-1 при 400 В типовое | |
| при AC-1 при 690 В при 50/60 Гц | |
| при AC-3 при 380/415 В при 50/60 Гц | |
| при AC-3 при 690 В при 50/60 Гц | |
| при AC-15 при 230 В типовое | |
| электрический срок службы (коммутационные циклы) при DC-21 A при 1000 В | |
| электрический срок службы (коммутационные циклы) | |
| при DC-22 A при 250 В | |
| при AC-22 A при 380/415 В при 50/60 Гц | |
| при DC-22 A при 500 В | |
| при DC-22 A при 600 В | |
| при AC-22 A при 690 В при 50/60 Гц | |
| электрический срок службы (коммутационные циклы) | |
| при DC-23 A при 220 В | |
| при DC-23 A при 250 В | |
| при AC-23 A при 380/415 В при 50/60 Гц | |
| при DC-23 A при 440 В | |
| при DC-23 A при 500 В | |
| при DC-23 A при 600 В | |
| при AC-23 A при 690 В при 50/60 Гц | |
| электрический срок службы (коммутационные циклы) контактов при 2А при AC-15 при 230 В | |
| электрический срок службы (коммутационные циклы) вспомогательных контактов | |
| при DC-13 при 6 А при 24 В типовое | |
| при AC-15 при 6 А при 230 В типовое | |
| электрический срок службы (коммутационные циклы) сигнальных контактов | |
| при DC-13 при 6 А при 24 В типовое | |
| при AC-15 при 6 А при 230 В типовое | |
| электрический срок службы (коммутационные циклы) для релейных выходов максимальное примечание | |
| электрический срок службы (коммутационные циклы) с контакторами 3RT1015 до 3RT1015 типовое | |
| электрический срок службы (коммутационные циклы) с контактором 3RH11, 3RT1016, 3RT1017, 3RT1024, 3RT1025, 3RT1026 типовое | |
| Количество электрических коммутационных циклов в час с контактором 3RH11, 3RT1016, 3RT1017, 3RT1024, 3RT1025, 3RT1026 | |
| термический ток | |
| Тепловой кратковременный ток ограничен до 10 с | |
| Время восстановления | |
| после отключения питания типовое | |
| после размыкания цепей безопасности типовое | |
| после срабатывания защиты от перегрузки при автоматическом сбросе типовое | |
| после срабатывания защиты от перегрузки при дистанционном сбросе | |
| после срабатывания защиты от перегрузки при ручном сбросе | |
| Материал корпуса головки выключателя | |
| Тип координации | |
| Тип взрывозащиты | |
| Условное обозначение | |
| согласно DIN EN 61346-2 | F |
| согласно DIN EN 81346-2 | F |
| Ток длительной нагрузки замыкающих контактов выходов реле | |
| при 50 °C | 6 A |
| при 60 °C | 5 A |
| Удерживающая сила | |
| согласно DIN EN ISO 14119 | |
| Принцип действия | |
| Точность повторения | |
| Тип кривой входа | |
| Электромагнитная совместимость: | |
| ЭМС излучение помех | |
| согласно IEC 60947-1 | класс A |
| согласно IEC 61000-6-3 | |
| ЭМС помехоустойчивость согласно IEC 60947-1 | соответствует классу резкости 3 |
| Помехоустойчивость к магнитным полям с техническими частотами согласно EN 61000-4-8 | |
| Проводная интерференция | |
| вследствие импульса согласно IEC 61000-4-4 | 2 кВ (порты питания) / 1 кВ (сигнальные порты) |
| вследствие наброса согласно IEC 61000-4-5 | |
| вследствие наброса проводник-земля согласно IEC 61000-4-5 | 2 kV |
| вследствие наброса проводник-проводник согласно IEC 61000-4-5 | 1 кВ |
| вследствие высокочастотного излучения согласно IEC 61000-4-6 | 10 B |
| Связанная с полем подача энергии помех согласно IEC 61000-4-3 | 10 В/m |
| Электростатическая разрядка согласно IEC 61000-4-2 | контактный разряд 6 кВ / воздушный разряд 8 кВ |
| связанное с проводкой ВЧ-излучение помех согласно CISPR11 | соответствует пределу чувствительности A |
| связанное с полем ВЧ-излучение помех согласно CISPR11 | соответствует пределу чувствительности A |
| Входы/ Выходы: | |
| Функция продукта | |
| возможность параметрирования входов | да |
| возможность параметрирования выходов | да |
| Количество входов | 4 |
| для подключения термистора | 1 |
| Исполнение входа | |
| Вход каскадирования/эксплутационное включение | |
| Вход обратной связи | |
| Пусковой вход | |
| количество цифровых входов | |
| примечание | |
| с общим опорным потенциалом | 4 |
| обеспечивающий безопасность | |
| исполнение цифровых входов | |
| тип 1 согласно IEC 61131 | да |
| тип 2 согласно IEC 61131 | |
| Количество аналоговых входов | |
| Количество входов датчиков | |
| 1- или 2-канальных | |
| двухканальный | |
| для обнаружения замыкания на землю | |
| для измерения температуры | |
| для датчиков IEPE | |
| для датчиков MEMS | |
| Количество отключающих выходов | |
| Количество входов числа оборотов | |
| Входное напряжение | |
| Входное напряжение на цифровом входе при постоянном токе расчетное значение | 24 V |
| Ток на входе | |
| Количество выходов/td> | 3 |
| Количество выходов в качестве контактного коммутационного элемента | 3 |
| в качестве размыкающего контакта | |
| — для функции оповещения включающийся без выдержки времени | |
| — обеспечивающий безопасность включающийся без выдержки времени | |
| в качестве замыкающего контакта | |
| — для функции оповещения включающийся без выдержки времени | |
| — обеспечивающий безопасность включающийся без выдержки времени | |
| Количество выходов в качестве бесконтактного полупроводникового переключающего элемента | |
| Количество цифровых выходов | |
| примечание | |
| Количество аналоговых выходов | |
| Количество сигнальных выходов | |
| Количество выходов полупроводников | 0 |
| для функции оповещения | |
| обеспечивающий безопасность | |
| Выходное напряжение | |
| Выходное напряжение 1 лампового трансформатора расчетное значение | |
| Вид напряжения выходного напряжения | |
| Выходной ток | |
| Выходной ток на обеспечивающем безопасность выходе максимальное | |
| Ток на выходе максимальное | |
| Характеристика выхода с защитой от коротких замыканий | |
| Исполнение коммутируемого выхода | |
| сигнальных выходов | |
| Длина проводки для цифровых сигналов максимальное | 300 m |
| Длина проводки для подключения термистора | |
| при поперечном сечении провода = 0,5 мм максимальное | 50 m |
| при поперечном сечении провода = 1,5 мм максимальное | 150 m |
| при поперечном сечении провода = 2,5 мм максимальное | 250 m |
| Интерфейсы: | |
| Количество интерфейсов | |
| согласно Modbus RTU | 1 |
| согласно PROFINET | |
| согласно PROFIBUS | |
| Функция защиты/ контроля: | |
| Функция продукта | |
| Асимметричная идентификация | да |
| анализ тока блокировки | да |
| контроль коэффициента мощности | да |
| Идентификация заземления на землю | да |
| Идентификация выпадения фазы | да |
| Идентификация чередования фаз | да |
| регистрация напряжения | да |
| контроль количества пусков | да |
| Идентификация повышенного напряжения | да |
| Идентификация пониженного тока 1 фаза | да |
| Идентификация пониженного напряжения | да |
| Идентификация пониженного тока 1 фаза | да |
| измерение активной мощности | да |
| контроль активной мощности | да |
| Класс срабатывания | |
| Время задержки отключения | |
| выполнение размыкателя при перегрузке | |
| Отключающая способность рабочего тока короткого замыкания (Ics) | |
| при 400 В | |
| при 500 В расчетное значение | |
| при 690 В расчетное значение | |
| Отключающая способность рабочего тока короткого замыкания (Ics) при переменном токе | |
| при 240 В расчетное значение | |
| при 400 В расчетное значение | |
| при 500 В расчетное значение | |
| при 690 В расчетное значение | |
| Номинальная предельная наибольшая отключающая способность при коротком замыкании (Icu) | |
| при 400 В расчетное значение | |
| при 500 В расчетное значение | |
| при 690 В расчетное значение | |
| Номинальная предельная наибольшая отключающая способность при коротком замыкании (Icu) | |
| при переменном токе при 240 В расчетное значение | |
| при переменном токе при 400 В расчетное значение | |
| при переменном токе при 500 В расчетное значение | |
| при переменном токе при 690 В расчетное значение | |
| при перем. токе 480 Y/277 В согласно UL 489 расчетное значение | |
| Отключающая способность тока короткого замыкания (Icn) | |
| при 1 токопроводе при постоянном токе при DC расчетное значение | |
| при 2 токопроводах в ряд при постоянном токе при 300 В расчетное значение | |
| при 3 токопроводах в ряд при постоянном токе при DC расчетное значение | |
| Значение срабатывания по току | |
| триггера короткого замыкания без выдержки времени | |
| защиты от замыкания на землю минимально | |
| Время срабатывания защиты от замыкания на землю в установившемся состоянии | |
| Рабочий диапазон защиты замыкания на землю относительно значения регулирования тока | |
| минимально | |
| максимальное | |
| Исполнение сенсорного датчика | |
| для измерения температуры с возможностью подключения | |
| для обнаружения замыкания на землю с возможностью подключения | |
| Функции защиты двигателя: | |
| Функция продукта | |
| регистрация тока | да |
| Защита от перегрузки | да |
| оценка защиты двигателя термисторами | да |
| пороговое значение сопротивления термистора | 3 800 ... 3 400 |
| параметр возврата сопротивления термистора | 1 500 ... 1 650 |
| каскадное подключение при избыточном кольце при времени реконфигурации < 0,3 с | |
| Группа взрывозащищенных устройств и категория взрывозащиты согласно директиве по изготовлению продукции ATEX 94/9/ЕС | Ex II (2) GD / Ex I (M2) |
| Функции управления двигателем: | |
| Функция продукта | |
| реле перегрузки с возможностью параметризации | да |
| включение силового выключателя | да |
| прямой пуск | да |
| поворотный пуск | да |
| соединение звезда - треугольник | да |
| реверсивное переключение по схеме звезда/треугольник | да |
| схема Dahlander | да |
| реверсивное переключение по схеме Dahlander | да |
| схема переключателя полюсов | да |
| реверсивное переключение переключателя полюсов | да |
| включение задвижки | да |
| включение клапана | да |
| Продуктивная функция: | |
| Функция продукта возможность параметрирования | |
| Пригодность к взаимодействию управление прессами | |
| Пригодность к использованию соединитель приборов 3ZY12 | |
| Пригодность к использованию | |
| контроль беспотенциальных датчиков | |
| контроль потенциальных датчиков | |
| контроль магнитных выключателей | |
| Защитный выключатель | |
| контур тока с обеспечением безпасности | |
| Связь/ протокол: | |
| Исполнение интерфейса | |
| Функция продукта Коммуникация через шину | да |
| Протокол осуществляется поддержка | |
| PROFIBUS DP-протокол | нет |
| протокол PROFINET | |
| PROFINET IO | нет |
| протокол PROFIsafe | нет |
| Modbus RTU | да |
| LLDP | нет |
| протокол разрешения адресов (ARP) | нет |
| SNMP | нет |
| HTTPS | нет |
| сервер OPC UA | нет |
| NTP | нет |
| характеристика избыточности MRP | нет |
| Исполнение интерфейса протокол PROFINET | |
| Протокол осуществляется поддержка | |
| протокол AS-Interface | |
| протокол IO-Link | |
| Функция продукта | |
| Интерфейс управляющего тока с IO-Link | |
| веб-сервер | нет |
| устройство совместного доступа | нет |
| на интерфейсе Ethernet автосогласование | нет |
| на интерфейсе Ethernet автоопределение скорости | нет |
| характеристика избыточности MRRT | нет |
| осуществляется поддержка избыточность системы PROFINET | нет |
| поддерживает измеряемые величины PROFIenergy | нет |
| поддерживает выключение PROFIenergy | нет |
| Скорость передачи IO-Link | |
| Длительность цикла точка-точка между ведущим блоком и компонентом IO-Link минимально | |
| Тип электропитания по IO-Link Master | |
| Объем данных | |
| диапазона адреса входов при циклической передаче всего | |
| диапазона адреса выходов при циклической передаче всего | |
| Исполнение электрического подключения интерфейса связи | Sub D / клемма |
| Монтаж/ крепление/ размеры: | |
| Монтажное положение | любой |
| рекомендуемое | |
| Вид крепения передняя установка | |
| Вид крепления | Винтовое и защёлкивающееся крепление |
| последовательный монтаж | |
| модулей и принадлежностей | |
| переключающих элементов, патронов и принадлежностей | |
| Высота | 111 mm |
| Ширина | 45 mm |
| Глубина | 124 mm |
| соблюдаемое расстояние | |
| при рядном монтаже | |
| — спереди | |
| — сзади | |
| — сверху | |
| — снизу | |
| — сбоку | |
| до заземленных частей | |
| — спереди | |
| — сзади | |
| — сверху | |
| — сбоку | |
| — снизу | |
| до находящихся под напряжением частей | |
| — спереди | |
| — сзади | |
| — сверху | |
| — снизу | |
| — сбоку | |
| Подсоединения/ клеммы: | |
| Функция продукта | |
| съемная клемма для цепи главного тока | |
| съемная клемма для цепи вспомогательного тока и цепи тока управления | да |
| Исполнение электрического подключения | |
| входов и выходов | |
| на входе | |
| на выходе | |
| для главной электрической цепи | |
| для вспомогательных цепей и цепей управления | винтовой зажим |
| Расположение электрических подключений для главной электрической цепи | |
| Исполнение электрического подключения на корпусе | |
| Вид подключаемых поперечных сечений проводов | |
| однопроводный | 1x (0,5 – 4,0 мм), 2 x (0,5 – 2,5 мм) |
| однопроводный с обработкой концов жил | |
| однопроводный без заделки концов кабеля | |
| тонкопроволочный с обработкой концов жил | 1x (0,5 ... 2,5 мм), 2x (0,5 ... 1,5 мм) |
| тонкопроволочный без заделки концов кабеля | |
| при проводах AWG | |
| при проводах AWG однопроводный | 1x (20 ... 12), 2x (20 ... 14) |
| при проводах AWG многопроводный | 1x (20 ... 14), 2x (20 ... 16) |
| Вид подключаемых поперечных сечений проводов | |
| для главных контактов | |
| — однопроводный | |
| — многопроводный | |
| — одножильного или многожильного | |
| — тонкопроволочный с обработкой концов жил | |
| — тонкопроволочный без заделки концов кабеля | |
| для главных контактов для кабельного наконечника JIS | |
| при проводах AWG для главных контактов | |
| для кабельного наконечника согласно DIN-стандарту для главных контактов | |
| Вид подключаемых поперечных сечений проводов | |
| для вспомогательных контактов | |
| — однопроводный | |
| — однопроводный с обработкой концов жил | |
| — одножильного или многожильного | |
| — тонкопроволочный с обработкой концов жил | |
| — тонкопроволочный без заделки концов кабеля | |
| при проводах AWG для вспомогательных контактов | |
| при проводах AWG для вспомогательных контактов однопроводный | |
| при проводах AWG для вспомогательных контактов многопроводный | |
| Вид подключаемых поперечных сечений проводов | |
| для вспомогательных и управляющих контактов | |
| — однопроводный | |
| — тонкопроволочный с обработкой концов жил | |
| — тонкопроволочный без заделки концов кабеля | |
| при проводах AWG для вспомогательных и управляющих контактов | |
| Вид подключаемого минимального поперечного сечения для главных контактов при AC-6b | |
| при 40 °C | |
| при 60 °C | |
| Крутящий момент затяжки | |
| при кольцевом кабельном наконечнике | |
| — для главных контактов | |
| — для вспомогательных контактов | |
| при винтовом соединении | 0,8 ... 1,2 N·m |
| наружный диаметр используемого кольцевого кабельного наконечника максимальное | |
| Крутящий момент затяжки | |
| для главных контактов при винтовом соединении | |
| для вспомогательных контактов при винтовом соединении | |
| Крутящий момент затяжки для вспомогательных и управляющих контактов при винтовом соединении | |
| Крутящий момент затяжки (фут-дюйм) | |
| при винтовом соединении | 7 ... 10,3 lbf·in |
| для главных контактов при винтовом соединении | |
| для вспомогательных и управляющих контактов при винтовом соединении | |
| Исполнение ствола отвертки | |
| Исполнение резьбы соединительного болта | |
| для главных контактов | |
| вспомогательных и управляющих контактов | |
| Длина оголенного провода провода | |
| для главных контактов | |
| для вспомогательных и управляющих контактов | |
| Условия окружающей среды: | |
| Высота установки при высоте над уровнем моря | 2 000 m |
| Высота установки при высоте над уровнем моря расчетное значение | |
| Высота установки при высоте над уровнем моря максимальное | 4 000 m |
| Температура окружающей среды | |
| расчетное значение | |
| во время эксплуатации | -25 ... +60 °C |
| во время эксплуатации примечание | |
| во время хранения | -40 ... +80 °C |
| во время транспортировки | -40 ... +80 °C |
| во время хранения и транспортировки | |
| — минимально примечание | |
| — максимальное примечание | |
| при монтажной высоте3000 м во время эксплуатации максимальное | 50 °C |
| при монтажной высоте4000 м во время эксплуатации максимальное | 40 °C |
| Температурная компенсация | |
| экологическая категория во время эксплуатации согласно IEC 60721 | 3K6 (без образования льда, без оттаивания), 3C3 (без соляного тумана), 3S2 (песок не должен попадать в устройства), 3M6 |
| Термический класс согласно IEC 60085 | |
| Температура рабочей среды | |
| Относительная влажность воздуха во время эксплуатации | 5 ... 95 % |
| Давление воздуха | |
| во время эксплуатации | |
| во время хранения | |
| согласно SN 31205 | |
| химическая стойкость | |
| против минерального масла | |
| против воды | |
| против жира | |
| Категория взрывозащиты для пыли | |
| Ток полной нагрузки (FLA) для 3-фазного электродвигателя | |
| при 480 В расчетное значение | |
при 600
Атрибуты
Отзывов: 0
Нет отзывов о данном товаре. Вопросов: 0
Пока нет вопросов об этом товаре. Станьте первым! Похожие товары
3UF7020-1AB01-0
3UF7020-1AU01-0
3UF7100-1AA00-0
3UF7101-1AA00-0
3UF7102-1AA00-0
Мы используем файлы cookie для наилучшего представления нашего сайта. Продолжая использовать этот сайт, вы соглашаетесь с использование cookie файлов. |
