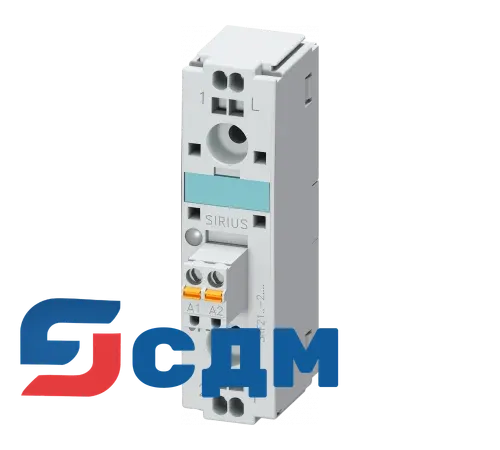

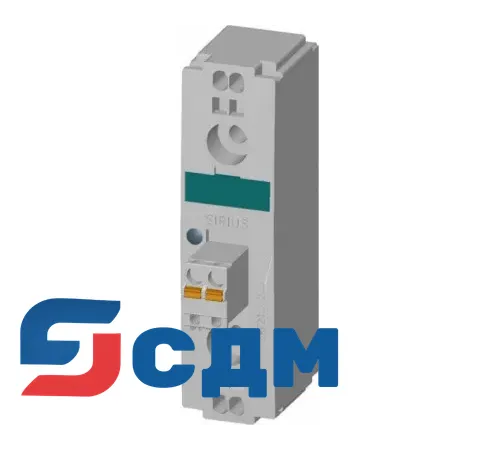

Name: Siemens 3RF2120-2AA22 Твердотельное реле
Brand: SIEMENS
Availability: InStock

3RF2120-2AA22

Наличие
Есть в наличии
Вес Нетто (Кг)
0,070 Кг
Вид продуктов
Полупроводниковые приборы для резистивных нагрузок
Все характеристики

0р.

Срок поставки: От 30 дней

полупроводниковое реле 3rf2, монтажная ширина 22,5mm, 20 А 24-230 В / 110-230 ВAC пружинные зажимы

Siemens 3RF2120-2AA22 технические характеристики:

Общие технические данные:
Фирменное название продукта		SIRIUS
Наименование продукта		полупроводниковое реле
Функция продукта		Срабатывающий при нулевом напряжении
Число полюсов для главной электрической цепи		1
Степень защиты IP		IP20
Температура окружающей среды
во время эксплуатации	°C	-25 ... +60
во время хранения	°C	-55 ... +80
Высота установки при высоте над уровнем моря максимальное	m	1 000
Виброустойчивость согласно IEC 60068-2-6		2г
Стойкость к шоку согласно IEC 60068-2-27		15г / 11 мсек
Условное обозначение согласно DIN 40719 с дополнением согласно IEC 204-2 согласно IEC 750		K
Условное обозначение согласно DIN EN 61346-2		Q
Количество размыкающих контактов для вспомогательных контактов		0
Количество замыкающих контактов для вспомогательных контактов		0
Количество переключающих контактов для вспомогательных контактов		0
Цепь главного тока:
Количество замыкающих контактов для главных контактов		1
Количество размыкающих контактов для главных контактов		0
Рабочий ток
расчетное значение максимальное	A	20
при AC-51 расчетное значение	A	20
минимально	mA	100
рабочее напряжение при переменном токе
при 50 Гц расчетное значение	V	24 ... 230
при 60 Гц расчетное значение	V	24 ... 230
Рабочий диапазон относительно рабочего напряжения при переменном токе
при 50 Гц	V	20 ... 253
при 60 Гц	V	20 ... 253
Рабочая частота расчетное значение	Hz	50 ... 60
Относительный симметричный допуск рабочей частоты	%	10
Напряжение изоляции расчетное значение	V	600
Крутизна напряжения на тиристоре для главных контактов максимально допустимое	V/µs	500
Обратное напряжение на тиристоре для главных контактов максимально допустимое	V	800
Блокирующий ток тиристора	mA	10
Температура выхода из диапазона	°C	40
Мощность потерь [Вт] всего типовое	W	28,6
Мощность потерь [ВА] максимальное	V·A	28,6
Прочность по отношению к импульсному току расчетное значение	A	200
Значение I2t максимальное	A·s	200
электронная защита от короткого замыкания, Исполнение вставки предохранителя
Цепь тока управления/ управление:
Частота питающего напряжения цепи управления
1 расчетное значение	Hz	50
2 расчетное значение	Hz	60
Вид напряжения управляющего напряжения питания		Переменный ток
Управляющее напряжение питания 1
при переменном токе
— при 50 Гц расчетное исходное значение	V	110
— при 50 Гц расчетное конечное значение	V	230
— при 60 Гц расчетное исходное значение	V	110
— при 60 Гц расчетное конечное значение	V	230
Управляющее напряжение питания
при переменном токе
— при 50 Гц Конечное значение для сигнала -распознавание	V	40
— при 60 Гц Конечное значение для сигнала -распознавание	V	40
симметричный допуск частоты сети	Hz	5
Относительный симметричный допуск частоты напряжения питания	%	10
Ток в цепи управления
при минимальном управляющем напряжении питания
— при переменном токе	mA	2
при переменном токе расчетное значение	mA	15
Монтаж/ крепление/ размеры:
Вид крепления		винтовое крепление
Вид крепления последовательный монтаж		да
Исполнение резьбы винта для крепления оборудования		M4
Крутящий момент затяжки винта для крепления оборудования	N·m	1,5
Ширина	mm	22,5
Высота	mm	85
Глубина	mm	48
Подсоединения/ клеммы:
Исполнение электрического подключения для главной электрической цепи		пружинный зажим
Крутящий момент затяжки для главных контактов при винтовом соединении	N·m	2 ... 2,5
Вид подключаемых поперечных сечений проводов
для главных контактов
— однопроводный		2x (0,5 ... 2,5 мм)
— тонкопроволочный
— с обработкой концов жил		2x (0,5 ... 1,5 мм)
— без заделки концов кабеля		2x (0,5 ... 2,5 мм)
при проводах AWG
— для главных контактов		2x (18 ... 14)
— для вспомогательных и управляющих контактов		1x (AWG 20 ... 12)
для вспомогательных и управляющих контактов
— однопроводный		0,5 ... 1,5 мм
— тонкопроволочный
— с обработкой концов жил		0,5 ... 2,5 мм
— без заделки концов кабеля		0,5 ... 2,5 мм
Поперечное сечение подключаемого провода
для главных контактов
— одножильного или многожильного	mm	0,5 ... 2,5
— тонкопроволочный
— с обработкой концов жил	mm	0,5 ... 1,5
— без заделки концов кабеля	mm	0,5 ... 2,5
для вспомогательных и управляющих контактов
— однопроводный	mm	0,5 ... 1,5
— тонкопроволочный
— с обработкой концов жил	mm	0,5 ... 2,5
— без заделки концов кабеля	mm	0,5 ... 2,5
Номер AWG в качестве закодированного поперечного сечения подключаемого провода
для главных контактов		14 ... 10
для вспомогательных и управляющих контактов		20 ... 12
Исполнение электрического подключения для вспомогательных цепей и цепей управления		пружинный зажим
Длина оголенного провода провода
для главных контактов	mm	10
для вспомогательных и управляющих контактов	mm	10

Атрибуты

Вес Нетто (Кг)
0,070 Кг
Вид продуктов
Полупроводниковые приборы для резистивных нагрузок
Группа продукта
3725
Единица Измерения Упаковки
MM
Единицы измерения
1 шт.
Жизненный Цикл Продукта (PLM)
PM300_ Активный продукт
Заказной Номер (Артикл)
3RF2120-2AA22
Каталог ID
CC-IC10
Код группы
R711
Количество в упаковке
1
Описание Продукта
ПОЛУПРОВОДНИКОВОЕ РЕЛЕ 3RF2, МОНТАЖНАЯ ШИРИНА 22,5MM, 20A 24-230V / 110-230VAC ПРУЖИННЫЕ ЗАЖИМЫ
Размеры Упаковки
46,00 x 106,00 x 50,00
Страна происхождения
Германия
Товарный код
85364900
