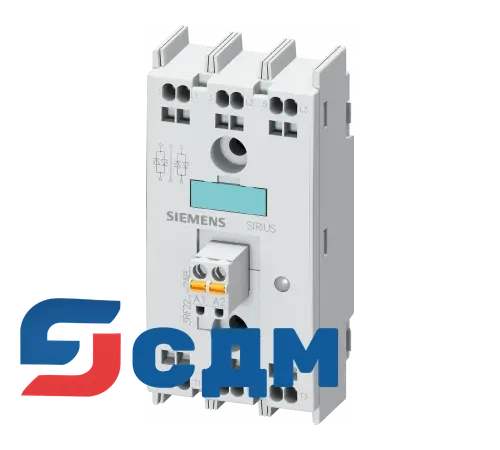

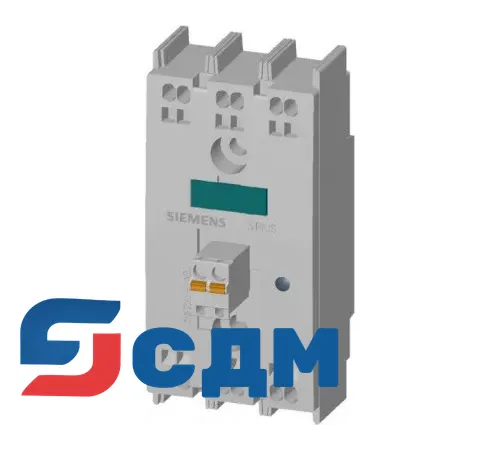

Name: Siemens 3RF2230-2AB45 Твердотельное реле
Brand: SIEMENS
Availability: InStock

3RF2230-2AB45

Наличие
Есть в наличии
Вес Нетто (Кг)
0,140 Кг
Вид продуктов
Полупроводниковые приборы для резистивных нагрузок
Все характеристики

0р.

Срок поставки: От 30 дней

полупроводниковое реле3-phase 3rf2

Siemens 3RF2230-2AB45 технические характеристики:

Общие технические данные:
Фирменное название продукта		SIRIUS
Наименование продукта		полупроводниковое реле
Функция продукта		Срабатывающий при нулевом напряжении
Число полюсов для главной электрической цепи		3
Степень защиты IP		IP20
Наименование продукта _2 заказуемых комплектующих		Конвертер
Заводской номер изделия _2 заказуемых комплектующих		3RF2900
Температура окружающей среды
во время эксплуатации	°C	-25 ... +60
во время хранения	°C	-55 ... +80
Высота установки при высоте над уровнем моря максимальное	m	1 000
Виброустойчивость согласно IEC 60068-2-6		2г
Стойкость к шоку согласно IEC 60068-2-27		15г / 11 мсек
Условное обозначение согласно DIN 40719 с дополнением согласно IEC 204-2 согласно IEC 750		K
Условное обозначение согласно DIN EN 61346-2		Q
Количество размыкающих контактов для вспомогательных контактов		0
Количество замыкающих контактов для вспомогательных контактов		0
Количество переключающих контактов для вспомогательных контактов		0
Цепь главного тока:
Количество замыкающих контактов для главных контактов		2
Количество размыкающих контактов для главных контактов		0
Рабочий ток
расчетное значение максимальное	A	30
при AC-51 расчетное значение	A	20
минимально	mA	500
Температура выхода из диапазона	°C	40
Прочность по отношению к импульсному току расчетное значение	A	300
Значение I2t максимальное	A·s	450
рабочее напряжение при переменном токе
при 50 Гц расчетное значение	V	48 ... 600
при 60 Гц расчетное значение	V	48 ... 600
Рабочий диапазон относительно рабочего напряжения при переменном токе
при 50 Гц	V	40 ... 660
при 60 Гц	V	40 ... 660
Рабочая частота расчетное значение	Hz	50 ... 60
Относительный симметричный допуск рабочей частоты	%	10
Напряжение изоляции расчетное значение	V	600
Крутизна напряжения на тиристоре для главных контактов максимально допустимое	V/µs	500
Обратное напряжение на тиристоре для главных контактов максимально допустимое	V	1 200
Блокирующий ток тиристора	mA	10
Ток в цепи управления при минимальном управляющем напряжении питания
при постоянном токе	mA	22
электронная защита от короткого замыкания, Исполнение вставки предохранителя
Цепь тока управления/ управление:
Вид напряжения управляющего напряжения питания		Постоянный ток
Управляющее напряжение питания 1
при постоянном токе	V	4 ... 30
Управляющее напряжение питания
при постоянном токе Конечное значение для сигнала -распознавание	V	1
Ток в цепи управления
при постоянном токе расчетное значение	mA	30

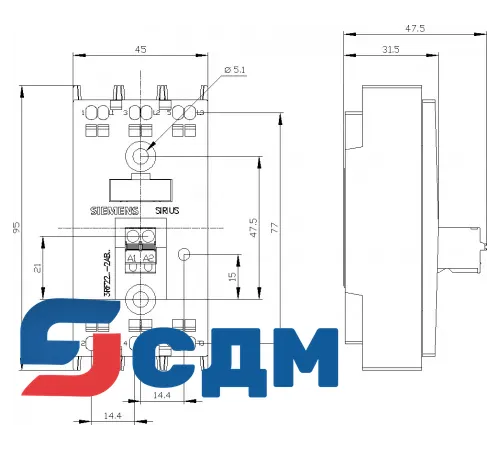

Монтаж/ крепление/ размеры:
Вид крепления		винтовое крепление
Вид крепления последовательный монтаж		да
Исполнение резьбы винта для крепления оборудования		M4
Крутящий момент затяжки винта для крепления оборудования	N·m	1,5
Ширина	mm	45
Высота	mm	95
Глубина	mm	47
Подсоединения/ клеммы:
Исполнение электрического подключения для главной электрической цепи		пружинный ажим
Исполнение резьбы соединительного болта для главных контактов		M4
Крутящий момент затяжки для главных контактов при винтовом соединении	N·m	2 ... 2,5
Вид подключаемых поперечных сечений проводов
для главных контактов
— однопроводный		2x (0,5 ... 2,5 мм)
— тонкопроволочный
— с обработкой концов жил		2x (0,5 ... 1,5 мм)
— без заделки концов кабеля		2x (0,5 ... 2,5 мм)
при проводах AWG
— для главных контактов		2x (18 ... 14)
— для вспомогательных и управляющих контактов		1x (AWG 20 ... 12)
для вспомогательных и управляющих контактов
— однопроводный		0,5 ... 1,5 мм
— тонкопроволочный
— с обработкой концов жил		0,5 ... 2,5 мм
— без заделки концов кабеля		0,5 ... 2,5 мм
Поперечное сечение подключаемого провода
для главных контактов
— одножильного или многожильного	mm	0,5 ... 2,5
— тонкопроволочный
— с обработкой концов жил	mm	0,5 ... 1,5
— без заделки концов кабеля	mm	0,5 ... 2,5
для вспомогательных и управляющих контактов
— однопроводный	mm	0,5 ... 1,5
— тонкопроволочный
— с обработкой концов жил	mm	0,5 ... 2,5
— без заделки концов кабеля	mm	0,5 ... 2,5
Номер AWG в качестве закодированного поперечного сечения подключаемого провода
для главных контактов		10 ... 14
для вспомогательных и управляющих контактов		20 ... 12
Исполнение электрического подключения для вспомогательных цепей и цепей управления		пружинный зажим
Длина оголенного провода провода
для главных контактов	mm	10
для вспомогательных и управляющих контактов	mm	10
