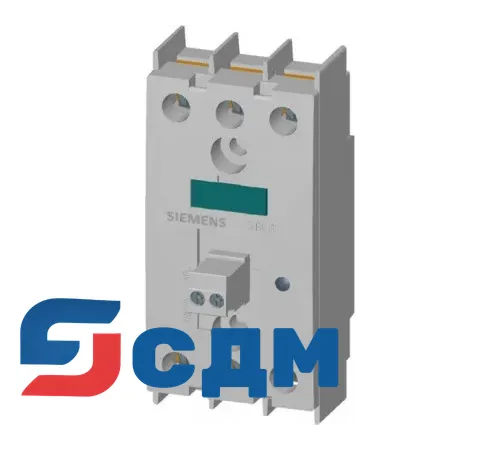

Name: Siemens 3RF2230-1AB35 Твердотельное реле
Brand: SIEMENS
Price: 11152 RUB
Availability: InStock

3RF2230-1AB35

Наличие
Есть в наличии
Вес Нетто (Кг)
0,145 Кг
Вид продуктов
Полупроводниковые приборы для резистивных нагрузок
Все характеристики

11152р.

Срок поставки: От 30 дней

полупроводниковое реле 3-phase 3rf2 30 А 40 deg. c 48-600v / 110v AC, управление по 2-м фазам, винтовые клеммы blocking voltage 1200v

Siemens 3RF2230-1AB35 технические характеристики:

Общие технические данные:
Фирменное название продукта		SIRIUS
Наименование продукта		полупроводниковое реле
Функция продукта		Срабатывающий при нулевом напряжении
Число полюсов для главной электрической цепи		3
Степень защиты IP		IP20
Температура окружающей среды
во время эксплуатации	°C	-25 ... +60
во время хранения	°C	-55 ... +80
Высота установки при высоте над уровнем моря максимальное	m	1 000
Виброустойчивость согласно IEC 60068-2-6		2г
Стойкость к шоку согласно IEC 60068-2-27		15г / 11 мсек
Условное обозначение согласно DIN 40719 с дополнением согласно IEC 204-2 согласно IEC 750		K
Условное обозначение согласно DIN EN 61346-2		Q
Количество размыкающих контактов для вспомогательных контактов		0
Количество замыкающих контактов для вспомогательных контактов		0
Количество переключающих контактов для вспомогательных контактов		0
Цепь главного тока:
Количество замыкающих контактов для главных контактов		2
Количество размыкающих контактов для главных контактов		0
Рабочий ток
расчетное значение максимальное	A	30
при AC-51 расчетное значение	A	30
минимально	mA	500
Температура выхода из диапазона	°C	40
Прочность по отношению к импульсному току расчетное значение	A	300
Значение I2t максимальное	A·s	450
рабочее напряжение при переменном токе
при 50 Гц расчетное значение	V	48 ... 600
при 60 Гц расчетное значение	V	48 ... 600
Рабочий диапазон относительно рабочего напряжения при переменном токе
при 50 Гц	V	40 ... 660
при 60 Гц	V	40 ... 660
Рабочая частота расчетное значение	Hz	50 ... 60
Относительный симметричный допуск рабочей частоты	%	10
Напряжение изоляции расчетное значение	V	600
Крутизна напряжения на тиристоре для главных контактов максимально допустимое	V/µs	500
Обратное напряжение на тиристоре для главных контактов максимально допустимое	V	1 200
Блокирующий ток тиристора	mA	10
Ток в цепи управления при минимальном управляющем напряжении питания
при переменном токе	mA	2
электронная защита от короткого замыкания, Исполнение вставки предохранителя
Цепь тока управления/ управление:
Вид напряжения управляющего напряжения питания		Переменный ток
Управляющее напряжение питания 1
при переменном ток
— при 50 Гц	V	88 ... 121
— при 60 Гц	V	88 ... 121
Частота питающего напряжения цепи управления
1 расчетное значение	Hz	50
2 расчетное значение	Hz	60
Управляющее напряжение питания
при переменном токе
— при 50 Гц Конечное значение для сигнала -распознавание	V	40
— при 60 Гц Конечное значение для сигнала -распознавание	V	40
Относительный симметричный допуск частоты напряжения питания	%	10
Ток в цепи управления
при переменном токе расчетное значение	mA	15

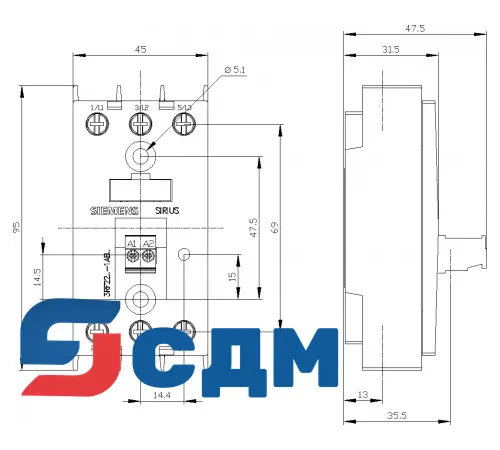

Монтаж/ крепление/ размеры:
Вид крепления		винтовое крепление
Вид крепления последовательный монтаж		да
Исполнение резьбы винта для крепления оборудования		M4
Крутящий момент затяжки винта для крепления оборудования	N·m	1,5
Ширина	mm	45
Высота	mm	95
Глубина	mm	47
Подсоединения/ клеммы:
Исполнение электрического подключения для главной электрической цепи		винтовой зажим
Исполнение резьбы соединительного болта для главных контактов		M4
Крутящий момент затяжки для главных контактов при винтовом соединении	N·m	2 ... 2,5
Крутящий момент затяжки (фут-дюйм) для главных контактов при винтовом соединении	lbf·in	7 ... 10,3
Вид подключаемых поперечных сечений проводов
для главных контактов
— однопроводный		2x (1,5 ... 2,5 мм), 2x (2,5 ... 6 мм)
— тонкопроволочный
— с обработкой концов жил		2x (1 ... 2,5 мм), 2x (2,5 ... 6 мм), 1x 10 мм
при проводах AWG
— для главных контактов		2x (14 ... 10)
— для вспомогательных и управляющих контактов		1x (AWG 20 ... 12)
для вспомогательных и управляющих контактов
— однопроводный		1x (0,5 ... 2,5 мм), 2x (0,5 ... 1,0 мм)
— тонкопроволочный
— с обработкой концов жил		1x (0,5 ... 2,5 мм), 2x (0,5 ... 1,0 мм)
— без заделки концов кабеля		1x (0,5 ... 2,5 мм), 2x (0,5 ... 1,0 мм)
Поперечное сечение подключаемого провода
для главных контактов
— одножильного или многожильного	mm	1,5 ... 6
— тонкопроволочный
— с обработкой концов жил	mm	1 ... 10
для вспомогательных и управляющих контактов
— однопроводный	mm	0,5 ... 2,5
— тонкопроволочный
— с обработкой концов жил	mm	0,5 ... 2,5
— без заделки концов кабеля	mm	0,5 ... 2,5
Номер AWG в качестве закодированного поперечного сечения подключаемого провода
для главных контактов		10 ... 14
для вспомогательных и управляющих контактов		20 ... 12
Исполнение электрического подключения для вспомогательных цепей и цепей управления		винтовой зажим
Исполнение резьбы соединительного болта вспомогательных и управляющих контактов		M3
Длина оголенного провода провода
для главных контактов	mm	7
для вспомогательных и управляющих контактов	mm	7
Крутящий момент затяжки для вспомогательных и управляющих контактов при винтовом соединении	N·m	0,5 ... 0,6
Крутящий момент затяжки (фут-дюйм) для вспомогательных и управляющих контактов при винтовом соединении	lbf·in	4,5 ... 5,3

Атрибуты

Вес Нетто (Кг)
0,145 Кг
Вид продуктов
Полупроводниковые приборы для резистивных нагрузок
Группа продукта
3725
Единица Измерения Упаковки
MM
Единицы измерения
1 шт.
Жизненный Цикл Продукта (PLM)
PM300_ Активный продукт
Заказной Номер (Артикл)
3RF2230-1AB35
Каталог ID
CC-IC10
Код группы
R711
Количество в упаковке
1
Описание Продукта
ПОЛУПРОВОДНИКОВОЕ РЕЛЕ 3-PHASE 3RF2 30A 40 DEG. C 48-600V / 110V AC, УПРАВЛЕНИЕ ПО 2-М ФАЗАМ, ВИНТОВЫЕ КЛЕММЫ BLOCKING VOLTAGE 1200V
Размеры Упаковки
47,00 x 114,00 x 55,00
Страна происхождения
Германия
Товарный код
85364900
