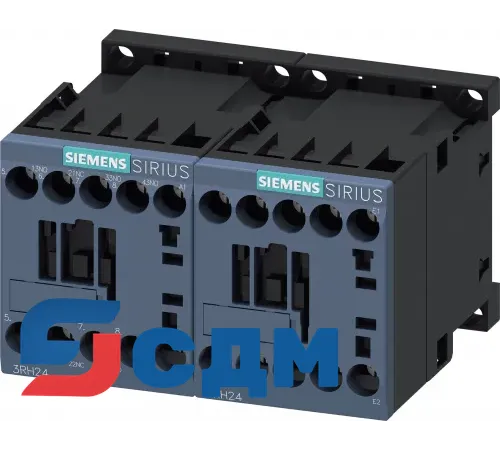

Name: Вспомогательный контактор Siemens 3RH2431-1AP60
Brand: SIEMENS
Availability: InStock

3RH2431-1AP60

Наличие
Есть в наличии
Вес Нетто (Кг)
0,455 Кг
Вид продуктов
Вспомогательные 4- и 8-полюсные контакторы Sirius 3RH2
Все характеристики

0р.

Срок поставки: От 30 дней

вспомогательный контактор latched, 3no+1nc, AC 220/240v, 50/60hz, size s00, screw terminal

Siemens 3RH2431-1AP60 технические характеристики:

Фирменное название продукта	SIRIUS
Наименование продукта	вспомогательныйконтактор
Наименование типа продукта	3RH2
Общие технические данные
Габаритные размеры контактора	S00
Расширение продукта
Вспомогательный выключатель	да
Напряжение изоляции
при степени загрязнения 3 расчетное значение	690 V
Степень загрязнения	3
Прочность по отношению к импульсному напряжению расчетное значение	6 kV
Степень защиты IP
с лицевой стороны	IP20
Стойкость к шоку при прямоугольном импульсе
при переменном токе	7,3g / 5 ms, 4,7g / 10 ms
Стойкость к шоку при синусовом импульсе
при переменном токе	11,4g / 5 ms, 7,3g / 10 ms
Механический срок службы (кммутационные циклы)
контактора типовое	5 000 000
контактора с насаженным электронным вспомогательным блоком выключателей типовое	5 000 000
контактора с насаженным вспомогательным блоком выключателей типовое	5 000 000
Условное обозначение
согласно DIN EN 61346-2	K
согласно DIN EN 81346-2	K
Условия окружающей среды
Высота установки при высоте над уровнем моря
максимальное	2 000 m
Температура окружающей среды
во время эксплуатации	-25 ... +60 °C
во время хранения	-55 ... +80 °C
Цепь главного тока
Частота включений на холостом ходу
при переменном токе	10 000 1/h
при постоянном токе	10 000 1/h
Цепь тока управления/ управление
Вид напряжения управляющего напряжения питания	Переменный ток
Управляющее напряжение питания при переменном токе
при 50 Гц расчетное значение	220 V
при 60 Гц расчетное значение	240 V
Частота питающего напряжения цепи управления	50 Hz, 60 Hz
Коэффициент рабочего диапазона, управляющее напряжение питания, расчетное значение электромагнитной катушки при переменном токе
при 50 Гц	0,8 ... 1,1
при 60 Гц	0,85 ... 1,1
Кажущаяся мощность втягивания электромагнитной катушки при переменном токе	37 V·A
Коэффициент мощности индуктивный при мощности втягивания катушки	0,8
Кажущаяся мощность на удержание электромагнитной катушки при переменном токе	5,7 V·A
Коэффициент мощности индуктивный при мощности удержания катушки	0,25
Задержка закрытия
при переменном токе	8 ... 33 ms
Задержка открытия
при переменном токе	4 ... 15 ms
Продолжительность электрической дуги	10 ... 15 ms
Вспомогательный контур
Количество размыкающих контактов
для вспомогательных контактов	1
— включающийся без выдержки времени	1
Количество замыкающих контактов
для вспомогательных контактов	3
— включающийся без выдержки времени	3
Кодовый номер и кодовое буквенное обозначение коммутационных элементов	31 E
Рабочий ток при AC-12 максимальное	10 A

Рабочий ток при AC-15 при 230 В расчетное значение	10 A
Рабочий ток при AC-15 при 400 В расчетное значение	3 A
Рабочий ток при AC-15 при 500 В расчетное значение	2 A
Рабочий ток при AC-15 при 690 В расчетное значение	1 A
Рабочий ток при 1 токопроводе при DC-12
при 24 В расчетное значение	10 A
при 110 В расчетное значение	3 A
при 220 В расчетное значение	1 A
при 440 В расчетное значение	0,3 A
при 600 В расчетное значение	0,15 A
Рабочий ток при 2 токопроводах в ряд при DC-12
при 24 В расчетное значение	10 A
при 60 В расчетное значение	10 A
при 110 В расчетное значение	4 A
при 220 В расчетное значение	2 A
при 440 В расчетное значение	1,3 A
при 600 В расчетное значение	0,65 A
Рабочий ток при 3 токопроводах в ряд при DC-12
при 24 В расчетное значение	10 A
при 60 В расчетное значение	10 A
при 110 В расчетное значение	10 A
при 220 В расчетное значение	3,6 A
при 440 В расчетное значение	2,5 A
при 600 В расчетное значение	1,8 A
Частота коммутации при DC-12 максимальное	1 000 1/h
Рабочий ток при 1 токопроводе при DC-13
при 24 В расчетное значение	10 A
при 110 В расчетное значение	1 A
при 220 В расчетное значение	0,3 A
при 440 В расчетное значение	0,14 A
при 600 В расчетное значение	0,1 A
Рабочий ток при 2 токопроводах в ряд при DC-13
при 24 В расчетное значение	10 A
при 60 В расчетное значение	3,5 A
при 110 В расчетное значение	1,3 A
при 220 В расчетное значение	0,9 A
при 440 В расчетное значение	0,2 A
при 600 В расчетное значение	0,1 A
Рабочий ток при 3 токопроводах в ряд при DC-13
при 24 В расчетное значение	10 A
при 60 В расчетное значение	4,7 A
при 110 В расчетное значение	3 A
при 220 В расчетное значение	1,2 A
при 440 В расчетное значение	0,5 A
при 600 В расчетное значение	0,26 A
Частота коммутации при DC-13 максимальное	1 000 1/h
Исполнение защитного выключателя линии
для защиты от короткого замыкания цепи вспомогательного тока до 230 В	C-характеристика: 6 A; 0,4 кА
Надёжность контакта вспомогательных контактов	одно неправильное включение на 100 млн. (17 В, 1 мА)
Номинальная нагрузка UL/CSA
Допустимая нагрузка вспомогательных контактов согласно UL	A600 / Q600
защита от коротких замыканий
Исполнение плавкой вставки предохранителя
для защиты от короткого замыкания вспомогательного переключателя необходимое	предохранитель gL/gG: 10 A
Монтаж/ крепление/ размеры
Монтажное положение	вращается при вертикальной зоне монтажа на +/-180°, а также откидывается вперед и назад на +/- 22,5°
Вид крепления	винтовое и защёлкивающееся крепление на стандартной монтажной шине 35 мм
Высота	57,5 mm
Ширина	90 mm
Глубина	73 mm
соблюдаемое расстояние
до заземленных частей
— сбоку	6 mm
до находящихся под напряжением частей
— сбоку	6 mm
Подсоединения/клеммы
Исполнение электрического подключения
для вспомогательных цепей и цепей управления	винтовой зажим
Вид подключаемых поперечных сечений проводов
для вспомогательных контактов
— одножильного или многожильного	2x (0,5 ... 1,5 мм), 2x (0,75 ... 2,5 мм), 2x 4 мм
— тонкопроволочный с обработкой концов жил	2x (0,5 ... 1,5 мм), 2x (0,75 ... 2,5 мм)
при проводах AWG для вспомогательных контактов	2x (20 ... 16), 2x (18 ... 14), 2x 12
Безопасность
Значение В10
при высоком уровне согласно SN 31920	1 000 000; при 0,3 x Ie
Доля опасных отказов
при низкой частоте запроса согласно SN 31920	40 %
при высоком уровне согласно SN 31920	73 %
Частота отказов (значение интенсивности отказов)
при низкой частоте запроса согласно SN 31920	100 FIT
Функция продукта
принудительное размыкание согласно IEC 60947-5-1	да
Значение Т1 для среднего интервала между обслуживанием (Proof-Test Interval) или продолжительностью эксплуатации согласно IEC 61508	20 y

Атрибуты

Вес Нетто (Кг)
0,455 Кг
Вид продуктов
Вспомогательные 4- и 8-полюсные контакторы Sirius 3RH2
Группа продукта
5331
Единица Измерения Упаковки
MM
Единицы измерения
1 шт.
Жизненный Цикл Продукта (PLM)
PM300_ Активный продукт
Заказной Номер (Артикл)
3RH2431-1AP60
Каталог ID
CC-IC10
Код группы
R711
Количество в упаковке
1
Описание Продукта
ВСПОМОГАТЕЛЬНЫЙ КОНТАКТОР LATCHED, 3NO+1NC, AC 220/240V, 50/60HZ, SIZE S00, SCREW TERMINAL
Размеры Упаковки
75,00 x 96,00 x 83,00
Страна происхождения
Германия
Товарный код
85364900
