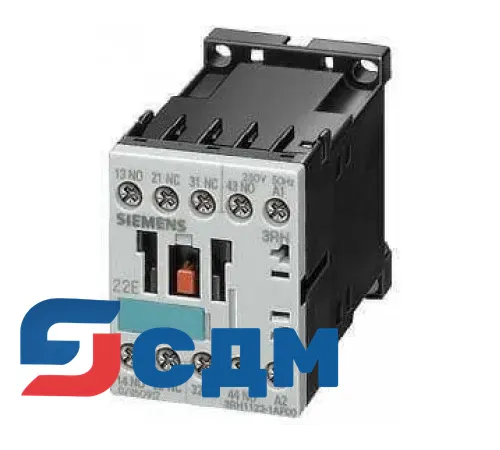

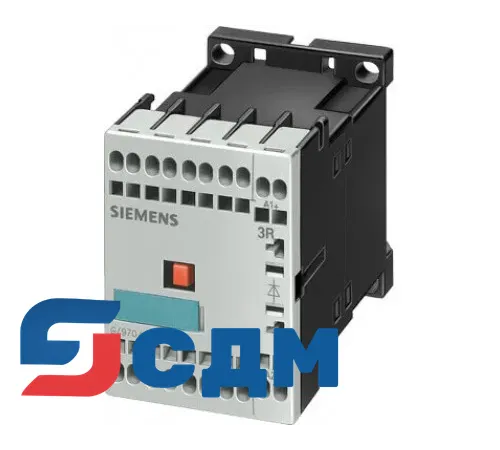

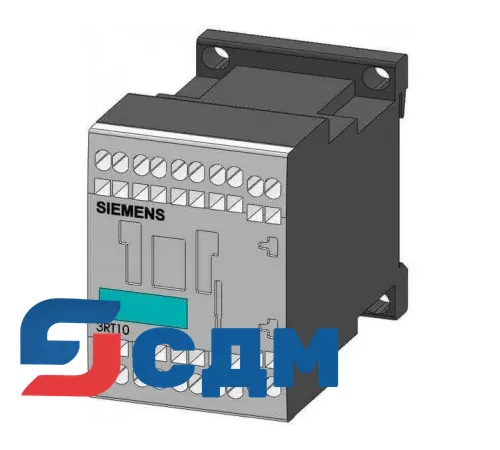

3RH1131-2JB40
- НаличиеЕсть в наличии
- Вес Нетто (Кг)0.257 кг
- Вид продуктовВспомогательные контакторы 3RH11, 3RH12, типоразмер S00 с 4 или 8 контактами
- Все характеристики
0р.
Срок поставки: От 30 дней
вспомогательный контактор, 3нo+1НЗ, номинальное питающее напряжение цепи управления us DC 24 v, 0.7..1.25*us, пружинные зажимы с диодом, типоразмер s00
Siemens 3RH1131-2JB40 технические характеристики:
| Фирменное название продукта | SIRIUS |
| Наименование продукта | вспомогательный контактор |
| Общие технические данные: | |
| Габаритные размеры контактора | S00 |
| Расширение продукта | |
| Вспомогательный выключатель | нет |
| Напряжение изоляции | |
| при степени загрязнения 3 расчетное значение | 690 V |
| Степень загрязнения | 3 |
| Прочность по отношению к импульсному напряжению расчетное значение | 6 kV |
| Степень защиты IP | |
| с лицевой стороны | IP20 |
| Стойкость к шоку | 10 г / 5 мс и 5 г / 10 мс |
| Механический срок службы (коммутационные циклы) | |
| контактора типовое | 30 000 000 |
| Условное обозначение | |
| согласно DIN EN 61346-2 | K |
| согласно DIN EN 81346-2 | K |
| Условия окружающей среды: | |
| Высота установки при высоте над уровнем моря максимальное | 2 000 m |
| Температура окружающей среды | |
| во время эксплуатации | -25 ... +60 °C |
| во время хранения | -55 ... +80 °C |
| во время транспортировки | -55 ... +80 °C |
| Цепь тока управления/ управление: | |
| Вид напряжения управляющего напряжения питания | Постоянный ток |
| Управляющее напряжение питания при постоянном токе | |
| расчетное значение | 24 V |
| Коэффициент рабочего диапазона, управляющее напряжение питания, расчетное значение электромагнитной катушки при постоянном токе | 0,7 ... 1,25 |
| Исполнение ограничителя перенапряжения | с диодом |
| Мощность втягивания электромагнитной катушки при постоянном токе | 2,3 W |
| Мощность на удержание электромагнитной катушки при постоянном токе | 2,3 W |
| Вспомогательный контур: | |
| Количество размыкающих контактов | |
| для вспомогательных контактов | 1 |
| — включающийся без выдержки времени | 1 |
| — включающийся с выдержкой времени | 0 |
| — включающийся с отставанием | 0 |
| — включающийся с перекрыванием | 0 |
| Количество замыкающих контактов | |
| для вспомогательных контактов | 3 |
| — включающийся без выдержки времени | 3 |
| — включающийся с выдержкой времени | 0 |
| — включающийся с опережением | 0 |
| — включающийся с перекрыванием | 0 |
| Количество переключающих контактов | |
| для вспомогательных контактов | 0 |
| вспомогательных контактов включающийся без выдержки времени | 0 |
| Кодовый номер и кодовое буквенное обозначение коммутационных элементов | 31 E |
| Рабочий ток при AC-12 максимальное | 10 A |
| Рабочий ток при AC-15 при 230 В расчетное значение | 6 A |
| Рабочий ток при AC-15 при 400 В расчетное значение | 3 A |
| Рабочий ток при AC-15 при 500 В расчетное значение | 2 A |
| Рабочий ток при AC-15 при 690 В расчетное значение | 1 A |
| Рабочий ток при 1 токопроводе при DC-12 | |
| при 24 В расчетное значение | 10 A |
| при 110 В расчетное значение | 3 A |
| 1 A | |
| Рабочий ток при 1 токопроводе при DC-13 | |
| при 24 В расчетное значение | 10 A |
| при 110 В расчетное значение | 1 A |
| при 220 В расчетное значение | 0,27 A |
| Надёжность контакта вспомогательных контактов | одно неправильное включение на 100 млн. (17 В, 1 мА) |
| защита от коротких замыканий | |
| Исполнение плавкой вставки предохранителя | |
| для защиты от короткого замыкания вспомогательного переключателя необходимое | предохранитель gL/gG: 10 A |
| Монтаж/ крепление/ размеры: | |
| Монтажное положение | вращается при вертикальной зоне монтажа на +/-180°, а также откидывается вперед и назад на +/- 22,5° |
| Вид крепления | Винтовое и защёлкивающееся крепление |

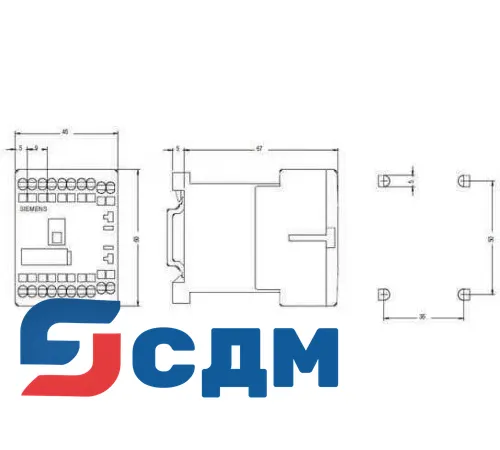

| Высота | 60 mm |
| Ширина | 45 mm |
| Глубина | 73 mm |
| соблюдаемое расстояние | |
| при рядном монтаже | |
| — сбоку | 0 mm |
| Подсоединения/ клеммы: | |
| Исполнение электрического подключения | |
| для вспомогательных цепей и цепей управления | пружинные зажимы Cage Clamp |
| Вид подключаемых поперечных сечений проводов | |
| для вспомогательных контактов | |
| — однопроводный | 2x (0,25 ... 2,5 мм) |
| — тонкопроволочный с обработкой концов жил | 2x (0,25 ... 1,5 мм) |
| — тонкопроволочный без заделки концов кабеля | 2x (0,25 ... 2,5 мм) |
| при проводах AWG для вспомогательных контактов | 2x (24 ... 14) |
| Безопасность: | |
| Значение В10 | |
| при высоком уровне согласно SN 31920 | 1 000 000; при 0,3 x Ie |
| Доля опасных отказов | |
| при низкой частоте запроса согласно SN 31920 | 40 % |
| при высоком уровне согласно SN 31920 | 75 % |
| Значение Т1 для среднего интервала между обслуживанием (Proof-Test Interval) или продолжительностью эксплуатации согласно IEC 61508 | 20 y |
Атрибуты
- Вес Нетто (Кг)0.257 кг
- Вид продуктовВспомогательные контакторы 3RH11, 3RH12, типоразмер S00 с 4 или 8 контактами
- Группа продукта3700
- Единицы измеренияшт.
- Заказные данные3RH1131-2JB40, 3RH11312JB40, 3RH1131-2JB4O, 3RH11312JB4O
- Количество в упаковке1
- Минимальная партия1
- Наличие на складеПод заказ от 30 дней
- Раздел каталогаCC-IC10
- Страна происхожденияГермания
- Товарный код85364900
- Ценовая группа41A
