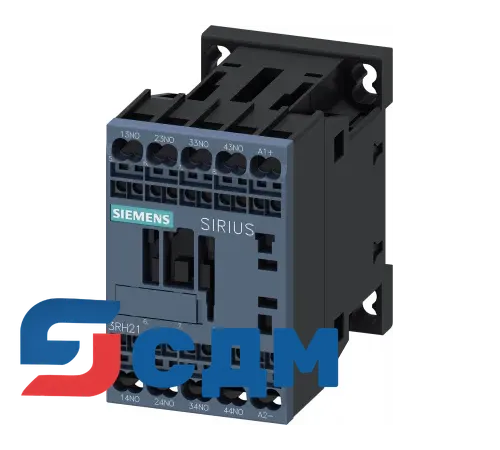

Name: Вспомогательный контактор Siemens 3RH2140-2BB40
Brand: SIEMENS
Price: 4640 RUB
Availability: InStock

3RH2140-2BB40

Наличие
Есть в наличии
Вес Нетто (Кг)
0.312 кг
Вид продуктов
Вспомогательные 4- и 8-полюсные контакторы Sirius 3RH2
Все характеристики

4640р.

Срок поставки: От 30 дней

вспомогательный контактор, контакты 4но, номинальное напряжение цепи управления 24в DC, типоразмер s00, пружинные клеммы

Siemens 3RH2140-2BB40 технические характеристики:

Фирменное название продукта	SIRIUS
Наименование продукта	вспомогательныйконтактор
Наименование типа продукта	3RH2
Общие технические данные
Габаритные размеры контактора	S00
Расширение продукта
Вспомогательный выключатель	да
Напряжение изоляции
при степени загрязнения 3 расчетное значение	690 V
Степень загрязнения	3
Прочность по отношению к импульсному напряжению расчетное значение	6 kV
Степень защиты IP
с лицевой стороны	IP20
Стойкость к шоку при прямоугольном импульсе
при постоянном токе	10g / 5 ms, 5g / 10 ms
Стойкость к шоку при синусовом импульсе
при постоянном токе	15g / 5 ms, 8g / 10 ms
Механический срок службы (коммутационные циклы)
контактора типовое	30 000 000
контактора с насаженным электронным вспомогательным блоком выключателей типовое	5 000 000
контактора с насаженным вспомогательным блоком выключателей типовое	10 000 000
Условное обозначение
согласно DIN EN 61346-2	K
согласно DIN EN 81346-2	K
Условия окружающей среды
Высота установки при высоте над уровнем моря
максимальное	2 000 m
Температура окружающей среды
во время эксплуатации	-25 ... +60 °C
во время хранения	-55 ... +80 °C
Цепь главного тока
Частота включений на холостом ходу
при переменном токе	10 000 1/h
при постоянном токе	10 000 1/h
Цепь тока управления/ управление
Вид напряжения управляющего напряжения питания	Постоянный ток
Управляющее напряжение питания при постоянном токе
расчетное значение	24 V
Мощность втягивания электромагнитной катушки при постоянном токе	4 W
Мощность на удержание электромагнитной катушки при постоянном токе	4 W
Задержка закрытия
при постоянном токе	30 ... 100 ms
Задержка открытия
при постоянном токе	7 ... 13 ms
Продолжительность электрической дуги	10 ... 15 ms
Вспомогательный контур
Количество замыкающих контактов
для вспомогательных контактов	4
— включающийся без выдержки времени	4
Кодовый номер и кодовое буквенное обозначение коммутационных элементов	40 E
Рабочий ток при AC-12 максимальное	10 A

Рабочий ток при AC-15 при 230 В расчетное значение	10 A
Рабочий ток при AC-15 при 400 В расчетное значение	3 A
Рабочий ток при AC-15 при 500 В расчетное значение	2 A
Рабочий ток при AC-15 при 690 В расчетное значение	1 A
Рабочий ток при 1 токопроводе при DC-12
при 24 В расчетное значение	10 A
при 110 В расчетное значение	3 A
при 220 В расчетное значение	1 A
при 440 В расчетное значение	0,3 A
при 600 В расчетное значение	0,15 A
Рабочий ток при 2 токопроводах в ряд при DC-12
при 24 В расчетное значение	10 A
при 60 В расчетное значение	10 A
при 110 В расчетное значение	4 A
при 220 В расчетное значение	2 A
при 440 В расчетное значение	1,3 A
при 600 В расчетное значение	0,65 A
Рабочий ток при 3 токопроводах в ряд при DC-12
при 24 В расчетное значение	10 A
при 60 В расчетное значение	10 A
при 110 В расчетное значение	10 A
при 220 В расчетное значение	3,6 A
при 440 В расчетное значение	2,5 A
при 600 В расчетное значение	1,8 A
Частота коммутации при DC-12 максимальное	1 000 1/h
Рабочий ток при 1 токопроводе при DC-13
при 24 В расчетное значение	10 A
при 110 В расчетное значение	1 A
при 220 В расчетное значение	0,3 A
при 440 В расчетное значение	0,14 A
при 600 В расчетное значение	0,1 A
Рабочий ток при 2 токопроводах в ряд при DC-13
при 24 В расчетное значение	10 A
при 60 В расчетное значение	3,5 A
при 110 В расчетное значение	1,3 A
при 220 В расчетное значение	0,9 A
при 440 В расчетное значение	0,2 A
при 600 В расчетное значение	0,1 A
Рабочий ток при 3 токопроводах в ряд при DC-13
при 24 В расчетное значение	10 A
при 60 В расчетное значение	4,7 A
при 110 В расчетное значение	3 A
при 220 В расчетное значение	1,2 A
при 440 В расчетное значение	0,5 A
при 600 В расчетное значение	0,26 A
Частота коммутации при DC-13 максимальное	1 000 1/h
Исполнение защитного выключателя линии
для защиты от короткого замыкания цепи вспомогательного тока до 230 В	C-характеристика: 6 A; 0,4 кА
Надёжность контакта вспомогательных контактов	одно неправильное включение на 100 млн. (17 В, 1 мА)
Номинальная нагрузка UL/CSA
Допустимая нагрузка вспомогательных контактов согласно UL	A600 / Q600
защита от коротких замыканий
Исполнение плавкой вставки предохранителя
для защиты от короткого замыкания вспомогательного переключателя необходимое	предохранитель gL/gG: 10 A

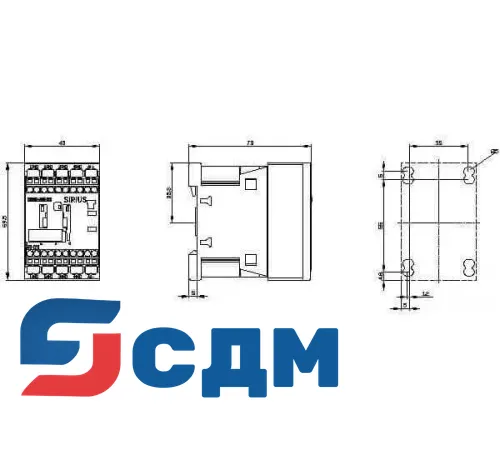

Монтаж/ крепление/ размеры
Монтажное положение	вращается при вертикальной зоне монтажа на +/-180°, а также откидывается вперед и назад на +/- 22,5°
Вид крепления	винтовое и защёлкивающееся крепление на стандартной монтажной шине 35 мм
Высота	70 mm
Ширина	45 mm
Глубина	73 mm
соблюдаемое расстояние
до заземленных частей
— сбоку	6 mm
до находящихся под напряжением частей
— сбоку	6 mm
Подсоединения/клеммы
Исполнение электрического подключения
для вспомогательных цепей и цепей управления	пружинный зажим
Вид подключаемых поперечных сечений проводов
для вспомогательных контактов
— одножильного или многожильного	2x (0,5 ... 4 мм)
— тонкопроволочный с обработкой концов жил	2x (0,5 ... 2,5 мм)
— тонкопроволочный без заделки концов кабеля	2x (0,5 ... 2,5 мм)
при проводах AWG для вспомогательных контактов	2x (20 ... 12)
Безопасность
Значение В10
при высоком уровне согласно SN 31920	1 000 000; при 0,3 x Ie
Доля опасных отказов
при низкой частоте запроса согласно SN 31920	40 %
при высоком уровне согласно SN 31920	73 %
Частота отказов (значение интенсивности отказов)
при низкой частоте запроса согласно SN 31920	100 FIT
Функция продукта
принудительное размыкание согласно IEC 60947-5-1	да
Значение Т1 для среднего интервала между обслуживанием (Proof-Test Interval) или продолжительностью эксплуатации согласно IEC 61508	20 y
