6GK5408-0PA00-8AP2 Управляемый коммутатор SCALANCE XM-400

Модули расширения

PE408

• 8 x 10/100/1000 Мбит/с портов RJ45 с защитными воротниками для расширения базового прибора XM-400 максимум до 24 портов.

PE400-8SFP

• 8 отсеков для установки оптических конверторов SFP для расширения базового приборов XM-400 максимум до 24 портов.
• 100 или 1000 Мбит/с.

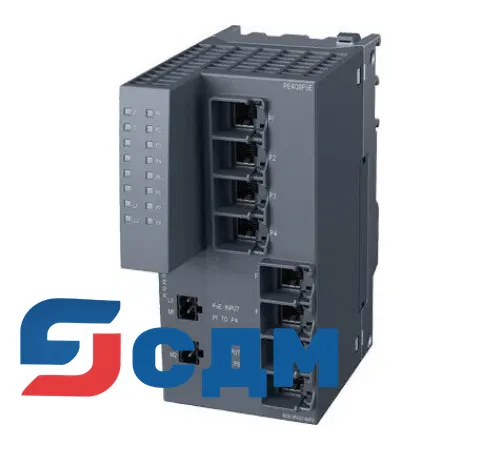

PE408PoE

• 8 x 10/100/1000 Мбит/с портов RJ45 с поддержкой функций питания через Ethernet по стандарту IEEE802.3at типа 2 для расширения базового прибора XM-400 максимум до 24 портов.
• Требуется отдельная цепь питания.

Оптические конверторы SFP

Для установки в отсеки комбинированных портов базовых приборов и модуля расширения PE400-8SFP могут использоваться оптические конверторы SFP (Small Formfactor Pluggable) следующих типов.

Оптические конверторы SFP с одним LC портом 100 Мбит/с

• SFP991-1 для подключения стеклянного мультимодового кабеля длиной до 3 км.
• SFP991-1LD для подключения стеклянного одномодового кабеля длиной до 26 км.
• SFP991-1LH+ для подключения стеклянного одномодового кабеля длиной до 70 км.
• SFP991-1ELH200 для подключения стеклянного одномодового кабеля длиной до 200 км.

Оптические конверторы SFP с одним LC портом 1000 Мбит/с

• SFP992-1 для подключения стеклянного мультимодового кабеля длиной до 750 м.
• SFP992-1LD для подключения стеклянного одномодового кабеля длиной до 10 км.
• SFP992-1LH для подключения стеклянного одномодового кабеля длиной до 40 км.
• SFP992-1LH+ для подключения стеклянного одномодового кабеля длиной до 70 км.
• SFP992-1ELH для подключения стеклянного одномодового кабеля длиной до 120 км.

KEY-PLUG XM-400

• Для активации функцийций 3-го уровня коммутации.
• Полная поддержка функций модуля C-PLUG (сохранение параметров конфигурации).

Специальные продукты: SCALANCE M/W; SINAUT 6GK5408-0PA00-8AP2

Специальные модули фирмы SIEMENS 6GK5408-0PA00-8AP2 применяются для построения звездообразных и линейных систем Industrial Ethernet, которые поддерживают метод коммутируемых сетей.

Функциональные возможности специальных модулей SIEMENS 6GK5408-0PA00-8AP2:

• Возможностьудаленных программирования, диагностики и настройки прибора;
• Функция применения различных типов коммуникационного протокола без потери функциональных особенностей прибора;
• Функция смены модулей без выполнения дополнительных настроек сети, функция автосохранения информации и настроек на модуле памяти устройства;
• Функция установки паролей информации, которые предназначены для защиты от неправомерного доступа и шпионажа;
• Отсутствие необходимости в проведении дополнительных настроек станций, сети и приложений;
• Создание линейных и звездообразных систем Industrial Ethernet;
• Возможность программирования произведения передачи исключительно между автоматизированными и зарегистрированными приборами, на которых настроена защита от: потери данных, ошибки оператора, перегрузки системы связи;

  Отсутствие специальной подготовки для работы с прибором, простота использования, настройки и установки;

• Безопасность обмена информацией между компонентами контроля.
