Name: Siemens 6XV1860-3PN20 Оптический кабель IE FO Cord
Brand: SIEMENS
Availability: InStock

6XV1860-3PN20

Наличие
Есть в наличии
Вес Нетто (Кг)
3.18 кг
Вид продуктов
Сетевые кабели ECOFAST
Все характеристики

0р.

Срок поставки: От 30 дней

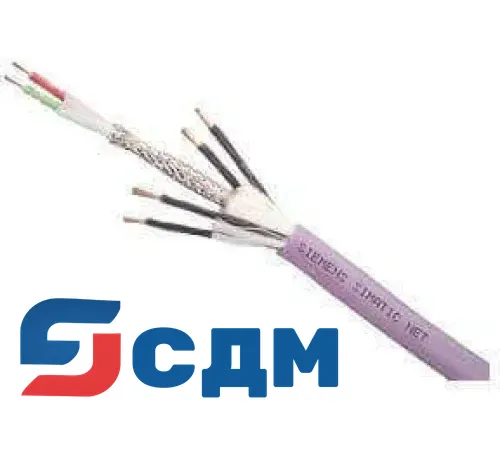

Simatic net, profibus ecofast гибридный кабель gp, 2xcu 0.64 мм, 4xcu 1.5 кв.мм, кабель собран с 2 ecofast штекерами, трейлинговый тип, 20 m

Siemens 6XV1860-3PN20 технические характеристики:

наименование типа изделия	PROFIBUS ECOFAST, гибридный кабель GP
описание изделия	Гибридный провод ECOFAST (жилы для передачи данных и электропитания), рекомендуемая длина, поставляется в сборе со штекером и гнездом ECOFAST

пригодность к использованию	Гибридный кабель для соединения абонентов ECOFAST, UL-сертификат
маркировка кабеля	02Y (ST)C 1 x 2 x 0,65/2,56-150 LI LIY-Z Y 4 x 1 x 1,5 VI
длина кабеля	20 m
электрические характеристики
удельный коэффициент затухания
при 9,6 кГц / макс.	0,003 dB/m
при 38,4 кГц / макс.	0,004 dB/m
при 4 МГц / макс.	0,025 dB/m
при 16 МГц / макс.	0,049 dB/m
волновое сопротивление
ном. значение	150
при 9,6 кГц	270
при 38,4 кГц	185
при 3 МГц ... 20 МГц	150
относительный симметричный допуск
волнового сопротивления при 9,6 кГц	10 %
волнового сопротивления при 38,4 кГц	10 %
волнового сопротивления при 3 МГц … 20 МГц	10 %
удельное сопротивление петли / макс.	138 /km
удельное сопротивление экрана / макс.	15 /km
коэффициент сопротивления изоляции	20 G·m
рабочее напряжение / макс.	80 V
удельная емкость / при 1 кГц	30 pF/m
рабочее напряжение / действующее значение	600 V
сечение провода / питающего провода	1,5 mm
ток длительной нагрузки / питающих проводов	12 A
механические характеристики
исполнение экрана	Соединенная внахлест кашированная алюминиевая фольга, обернутая экранирующей оплеткой из медной проволоки с оловянным покрытием
число электрических жил	6
исполнение разъема питания / FastConnect	нет
наружный диаметр
внутреннего провода	0,67 mm
изоляции жил	2,56 mm
оболочки кабеля	11 mm
симметричный допуск на наружный диаметр / оболочки кабеля	0,3 mm
материал
изоляции жил	Полиэтилен (PE)
оболочки кабеля	ПВХ
цвет
изоляции проводов для передачи данных	Красный/зеленый
изоляции питающих проводов	Черный
оболочки кабеля	фиолетовый
радиус изгиба
при многократном изгибании / мин. допустимый	110 mm
число циклов изгиба	1000000; Можно использовать для тяговой цепи с 1 миллионом циклв изгиба при радиусе изгиба 166 мм (15 x D) и при ускорении 4,0 м/сек
растягивающая нагрузка / макс.	300 N
удельная масса	154 kg/km
окружающие условия
окружающая температура
при эксплуатации	-30 ... +80 °C
при хранении	-30 ... +80 °C
при транспортировке	-30 ... +80 °C
при монтаже	-30 ... +80 °C
примечание	Электрические характеристики замерены при температуре 20 °C, испытания проводились согласно DIN 47250, часть 4, или DIN VDE 0490
пожарные характеристики	Невоспламеняющийся согласно IEC 60332-3-24 (категория C)
химическая стойкость
против минеральных масел	Условно износостойкий
против жира	Условно износостойкий
радиологическая стойкость / против УФ-излучения	С устойчивостью к воздействиям
степень защиты IP	IP65
характеристики, функции, компоненты изделия / общий
характеристика изделия
безгалогенный	да
бессиликоновый	да
нормы, спецификации, допуски
протокол UL-/ETL / ном. напряжение 300 В	нет
стиль UL -/ETL / ном. напряжение 600 В	да ; CM / CL3 / SunRes / OilRes
сертификат соответствия
допуск EAC	да
соответствие RoHS	да
