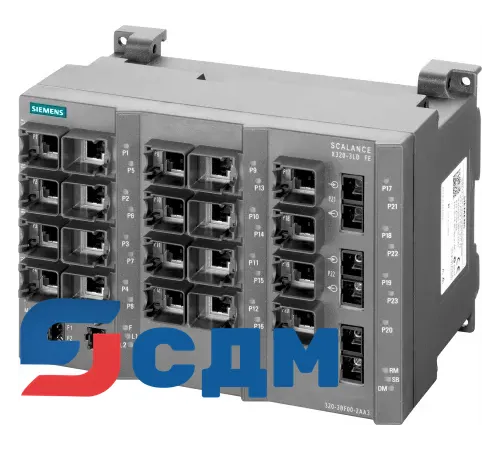

6GK5320-3BF00-2AA3 Управляемый коммутатор SCALANCE X-300

Модификации коммутаторов

SCALANCE X310

• Построение электрических сетей Industrial Ethernet с линейной, кольцевой или звездообразной топологией. Семь портов Fast Ethernet (10/100 Мбит/с) и три порта гигабитного Ethernet (10/100/1000 Мбит/с).
• Диагностические светодиоды индикации наличия напряжений питания, состояния системы связи, процессов обмена данными, поддержки функций реконфигурирования сети и резервирования.
• Дистанционная диагностика с использованием сигнального контакта (настройка маски срабатывания с помощью встроенной в прибор кнопки), PROFINET, SNMP и web браузера.
• Десять гнезд RJ45 промышленного исполнения для подключения кабелей с помощью штекеров IE FC RJ45 с осевым отводом кабеля.

Звездообразная топология сети с электрическими каналами связи на основе SCALANCE X310

SCALANCE X308-2, SCALANCE X308-2LD

• Построение оптических сетей с линейной, звездообразной или кольцевой топологией. Семь электрических портов Fast Ethernet (10/100 Мбит/с), один электрический порт гигабитного Ethernet (10/100/1000 Мбит/с) и два оптических порта гигабитного Ethernet (1000 Мбит/с):
  • SCALANCE X308-2;
    для стеклянного оптического мультимодового кабеля длиной до 750 м;
  • SCALANCE X308-2LD;
    для стеклянного оптического одномодового кабеля длиной до 10 км.

Характеристики:

• Диагностические светодиоды индикации наличия напряжений питания, состояния системы связи, процессов обмена данными, поддержки функций реконфигурирования сети и резервирования.
• Дистанционная диагностика с использованием сигнального контакта (настройка маски срабатывания с помощью встроенной в прибор кнопки), PROFINET, SNMP и web браузера.
• Семь гнезд RJ45 промышленного исполнения для подключения кабелей с помощью штекеров IE FC RJ45 с осевым отводом кабеля.

Подключение шкафов управления с коммутаторами SCALANCE X308-2 к оптическому гигабитному кольцу

Обзор 6GK53203BF002AA3:

Модули серии SCALANCE X-300 позволяют создавать коммутируемые сети с высокой скоростью обмена данными, высокой надежностью и широкими диагностическими возможностями. Эти сети могут охватывать как полевой, так и на верхние уровни управления предприятием. Все модули имеют степень защиты IP30 и ориентированы на установку в шкафы управления.

В большинстве случаев коммутаторы данной серии находят применение в системах подключения производственных сетей к корпоративным сетям предприятия.

Специальные продукты: SCALANCE M/W; SINAUT 6GK5320-3BF00-2AA3

Специальные модули фирмы SIEMENS 6GK5320-3BF00-2AA3 применяются для построения звездообразных и линейных систем Industrial Ethernet, которые поддерживают метод коммутируемых сетей.

Функциональные возможности специальных модулей SIEMENS 6GK5320-3BF00-2AA3:

• Функция использования паролей информации, используемые для защиты от неправомерного доступа и шпионажа;
• Функция настройки выполнения обмена исключительно между зарегистрированными и автоматизированными приборами, на которых настроена защита от: перегрузки системы связи, ошибки оператора, потери данных;
• Функция дистанционных программирования, диагностики и настройки прибора;
• Безопасность обмена данными между компонентами контроля;
• Функция смены элементов без выполнения дополнительных настроек сети, функция автосохранения информации и настроек на модуле памяти устройства;

  Отсутствие специальной подготовки для работы с устройством, простота использования, настройки и установки;

• Построение линейных и звездообразных структур Industrial Ethernet;
• Отсутствие необходимости в выполнении дополнительных настроек приложений, станций и сети;
• Возможность применения различных типов коммуникационного протокола без потери функциональных особенностей прибора.
