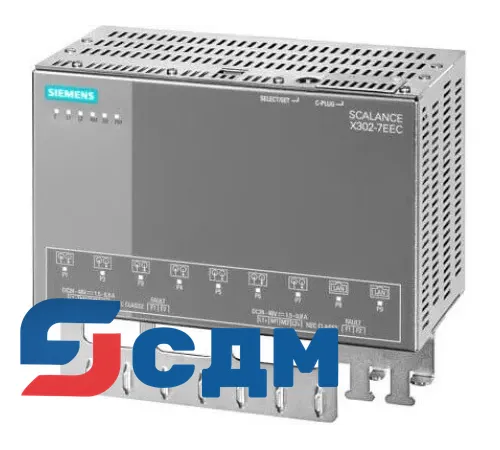

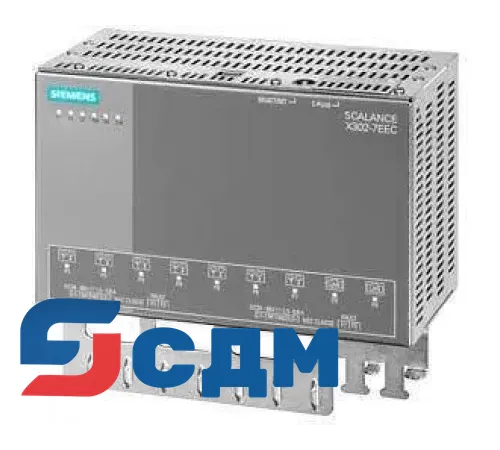

6GK5302-7GD00-4EA3 Управляемый коммутатор SCALANCE X-300EEC

Модификации коммутаторов

SCALANCE X310

• Построение электрических сетей Industrial Ethernet с линейной, кольцевой или звездообразной топологией. Семь портов Fast Ethernet (10/100 Мбит/с) и три порта гигабитного Ethernet (10/100/1000 Мбит/с).
• Диагностические светодиоды индикации наличия напряжений питания, состояния системы связи, процессов обмена данными, поддержки функций реконфигурирования сети и резервирования.
• Дистанционная диагностика с использованием сигнального контакта (настройка маски срабатывания с помощью встроенной в прибор кнопки), PROFINET, SNMP и web браузера.
• Десять гнезд RJ45 промышленного исполнения для подключения кабелей с помощью штекеров IE FC RJ45 с осевым отводом кабеля.

Обзор 6GK53027GD004EA3:

Модули серии SCALANCE X-300 позволяют создавать коммутируемые сети с высокой скоростью обмена данными, высокой надежностью и широкими диагностическими возможностями. Эти сети могут охватывать как полевой, так и на верхние уровни управления предприятием. Все модули имеют степень защиты IP30 и ориентированы на установку в шкафы управления.

В большинстве случаев коммутаторы данной серии находят применение в системах подключения производственных сетей к корпоративным сетям предприятия.

Звездообразная топология сети с электрическими каналами связи на основе SCALANCE X310

SCALANCE X308-2, SCALANCE X308-2LD

• Построение оптических сетей с линейной, звездообразной или кольцевой топологией. Семь электрических портов Fast Ethernet (10/100 Мбит/с), один электрический порт гигабитного Ethernet (10/100/1000 Мбит/с) и два оптических порта гигабитного Ethernet (1000 Мбит/с):
  • SCALANCE X308-2;
    для стеклянного оптического мультимодового кабеля длиной до 750 м;
  • SCALANCE X308-2LD;
    для стеклянного оптического одномодового кабеля длиной до 10 км.

Характеристики:

• Диагностические светодиоды индикации наличия напряжений питания, состояния системы связи, процессов обмена данными, поддержки функций реконфигурирования сети и резервирования.
• Дистанционная диагностика с использованием сигнального контакта (настройка маски срабатывания с помощью встроенной в прибор кнопки), PROFINET, SNMP и web браузера.
• Семь гнезд RJ45 промышленного исполнения для подключения кабелей с помощью штекеров IE FC RJ45 с осевым отводом кабеля.

Подключение шкафов управления с коммутаторами SCALANCE X308-2 к оптическому гигабитному кольцу

Специальные продукты: SCALANCE M/W; SINAUT 6GK5302-7GD00-4EA3

Специальные модули компании SIEMENS 6GK5302-7GD00-4EA3 используются для построения линейных и звездообразных структур Industrial Ethernet, которые поддерживают технологию коммутируемых сетей.

Функциональные возможности специальных модулей SIEMENS 6GK5302-7GD00-4EA3:

• Возможность настройки выполнения передачи исключительно между автоматизированными и зарегистрированными устройствами, на которых настроена защита от: перегрузки системы связи, потери информации, ошибки оператора;
• Отсутствие необходимости в проведении дополнительных настроек сети, приложений и станций;
• Возможностьудаленных диагностики, программирования и настройки устройства;
• Безопасность обмена информацией между элементамиконтроля;

  Простота использования, установки и настройки, отсутствие специальной подготовки для работы с прибором;

• Создание линейных и звездообразных систем Industrial Ethernet;
• Возможность замены блоков без выполнения дополнительных настроек сети, возможность автосохранения информации и настроек на модуле памяти устройства;
• Возможность применения паролей иформации, которые используются для защиты от несанкционированного доступа и шпионажа;
• Функция использования различных типов коммуникационного протокола без потери функциональных особенностей прибора.
