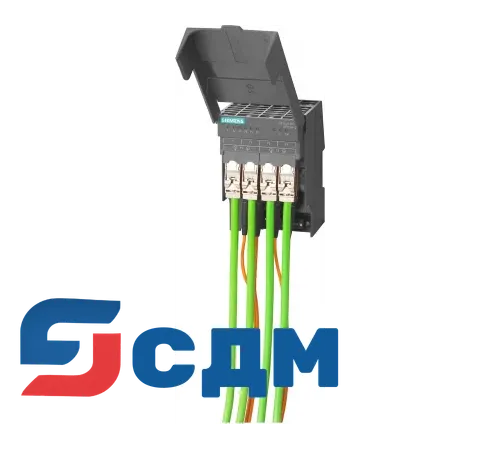

6GK5204-2BC00-2AF2 Управляемый коммутатор SCALANCE XF-200

scalance xf204-2, управляемый ie-коммутатор В уплощённом дизайне, 4 x 10/100Мбит/с RJ45 портов, 2 x 100Мбит/с fo порта, контакт сигнала об ошибке с кнопкой установки, резервированное питание, PROFINET-io устройство, управление сетью, встроеный менеджер рез

Структура сети с SCALANCE X204-2

SCALANCE X208 / SCALANCE X208PRO (степень защиты IP65)

• Для построения звездообразных структур Industrial Ethernet с электрическими каналами связи (8 электрических портов);
  SCALANCE X208PRO сконструирован для использования в наружных установках (вне шкафов управления)
• Диагностические светодиоды наличия напряжения питания, состояния системы связи, передачи данных
• Дистанционная диагностика с использованием сигнального контакта (для SCALANCE X208 сигнальная маска устанавливается с помощью встроенной в модуль кнопки), функциональных возможностей PROFInet, SNMP и Web браузера
• Восемь гнезд RJ45:
  • SCALANCE X208:
    Промышленное исполнение со скобами фиксации штекеров Industrial Ethernet FC RJ45 в гнездах модуля
  • SCALANCE X208PRO:
    Степень защиты IP65, для подключения штекеров Push Pull со степенью защиты IP65
• SCALANCE X208PRO может монтироваться на стандартную профильную шину DIN, на профильную шину S7-300 или на плоскую поверхность с горизонтальной или вертикальной ориентацией корпуса
• Для питания модуля SCALANCE X208PRO может использоваться блок питания PS791-1PRO с входным напряжением ~230 B.

Область применения 6GK5204-2BC00-2AF2:

Модули SCALANCE X-200 используются для построения линейных и звездообразных структур Industrial Ethernet, поддерживающих технологию коммутируемых сетей. Модуль SCALANCE X208PRO имеет степень защиты IP65 и может устанавливаться вне шкафов управления. Остальные модули этой серии рассчитаны на работу в шкафах управления.

Обзор 6GK52042BC002AF2:

• Управляемые коммутаторы серии SCALANCE X-200 для построения линейных и звездообразных структур сети Industrial Ethernet со скоростью передачи данных 10/100 Мбит/с
• Электрическое или оптическое подключение станций или сети в соответствии с типами встроенных портов различных типов коммутаторов
• Прочный металлический корпус формата модулей S7-300.
• Монтаж на стандартную профильную шину DIN, на профильную шину S7-300 или на плоскую поверхность с любой ориентацией корпуса
• Прочные PROFInet-совместимые соединители промышленного исполнения
• Дополнительные элементы повышения механической прочности контактных соединений
• Использование резервированных цепей питания
• Сигнальный контакт, диагностические светодиоды индикации наличия напряжения питания, состояния системы связи, передачи данных
• Сигнализация об ошибках с помощью сигнального контакта, установка условий срабатывания контакта с помощью встроенной кнопки SET
• PROFInet диагностика, SNMP доступ, встроенный Web сервер и автоматическая передача сообщений по каналам электронной почты для дистанционной диагностики и сигнализации через сеть.

Типы модулей

SCALANCE X204-2 / SCALANCE X206-1

• Для построения линейных или звездообразных структур Industrial Ethernet с оптическими каналами связи:
  • SCALANCE X204-2;
    Линейная топология с 2 оптическими и 4 электрическими портами
  • SCALANCE X206-1;
    Звездообразная топология с 1 оптическим и 6 электрическими портами
• Диагностические светодиоды наличия напряжения питания, состояния системы связи, передачи данных
• Дистанционная диагностика с использованием сигнального контакта (сигнальная маска устанавливается с помощью встроенной в модуль кнопки), функциональных возможностей PROFInet, SNMP и Web браузера
• Четыре (SCALANCE X204-2) или шесть (SCALANCE X206-1) гнезд RJ45 для подключения электрических кабелей, оснащенных штекером Industrial Ethernet FC RJ45

Промышленные сети SIMATIC NET 6GK5204-2BC00-2AF2

Промышленные сетевые решения от фирмы СИМЕНС 6GK5204-2BC00-2AF2 исходят из принятых по всему миру предприятиями международных стандартов по обмену информацией:

• IWLAN – элементы для беспроводной коммуникации в производственном масштабе;
• PROFINET - внедренный недавно, открытый метод коммуникации;
• SINAUT ST7 – контрольмониторинг с помощью сетей Simatic S7;
• AS-Interface - стандарт коммуникации между датчиками и проводами;
• PROFIBUS - стандарт для сетей полевого уровня;
• Industrial Ethernet - самый популярный протокол мирового масштаба;
• EIB/KNX - техническая сеть для полноценной автоматизации зданий.

Семейство включает в себя различные типы приборов: персональные компьютеры, рабочие станции, контроллеры программируемые и станции рабочие.

Линейка коммуникационных сетей промышленного назначения 6GK5204-2BC00-2AF2 от SIEMENS разработано для выполнения задач автоматизированного контроля на производстве любой сложности.
