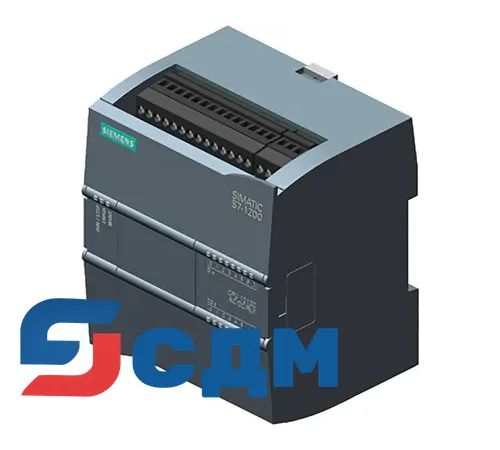

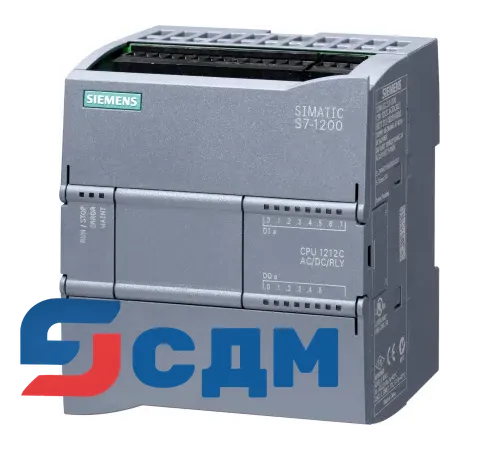

Name: 6ES7212-1BE40-0XB0 Программируемый контроллер
Brand: SIEMENS
Price: 24597 RUB
Availability: InStock

6ES7212-1BE40-0XB0

Наличие
Есть в наличии
Вес Нетто (Кг)
0,387 Кг
Вид продуктов
CPU 1212C
Все характеристики

24597р.

Срок поставки: От 30 дней

SIMATIC S7-1200, компактное цпу CPU 1212c AC/DC/rly, встроенные входы/выходы: 8 di =24 в, 6 do реле 2 a, 2 ai =0 - 10 в, блок питания: ~85 - 264 В при 47 - 63 Гц, память программы/данных: 50 кб

Siemens 6ES7212-1BE40-0XB0 технические характеристики:

Общая информация
Обозначение типа продукта	ЦП 1212C перем. ток/пост. ток/реле
Версия микропрограммного обеспечения	V4.1
Инженерное обеспечение с помощью
пакета программного обеспечения для программирования	не ниже STEP 7 V13 SP1
Дисплей
С дисплеем	Нет
Напряжение питания
Номинальное значение (перем. ток)
120 В перем. тока	Да
230 В перем. тока	Да
Допустимый диапазон, нижний предел (перем. ток)	85 V
Допустимый диапазон, верхний предел (перем. ток)	264 V
Сетевая частота
диапазон допустимых значений, нижний предел	47 Hz
диапазон допустимых значений, верхний предел	63 Hz
Входной ток
Потребление тока (номинальное)	80 мА при 120 В перем. тока; 40 мА при 240 В перем. тока
Макс. потребление тока	240 мА при 120 В перем. тока; 120 мА при 240 В перем. тока
Макс. ток включения	20 A; при 264 В
Выходной ток
для шины на задней стойке (5 В пост. тока), макс.	1 000 mA; макс. 5 В пост. тока для SM и CM
Питание датчика
Питание датчика 24 В
24 В	от 20,4 до 28,8 В
Рассеиваемая мощность
Нормальная рассеиваемая мощность	11 W
Запоминающее устройство
Оперативное запоминающее устройство
встроенный	75 kbyte
расширяемое	Нет
Память загрузки
встроенный	1 Mbyte
вставная (карта памяти SIMATIC), макс.	с картой памяти SIMATIC Memory Card
Хранение в буфере
есть	Да; не требует обслуживания
без АКБ	Да
Время обработки ЦП
нормальное время операций побитовой обработки	0,085 µs; /инструкция
нормальное время операций со словами	1,7 µs; /инструкция
нормальное время выполнения операций с плавающей точкой	2,3 µs; /инструкция
Блоки ЦП
Число блоков (общее)	Блоки данных, функции, функциональные блоки, счетчики и таймеры. Максимальное число адресуемых блоков составляет от 1 до 65535. Использование ОЗУ не ограничено
Организационне блоки (OB)
Макс. число	Ограничение только посредством ОЗУ для кода
Области данных и их остаток
общая остаточная область данных (включая таймеры, счетчики, маркеры), макс.	10 kbyte
Маркер
Макс. число	4 kbyte; Размер области маркеров
Локальные данные
на класс приоритета, макс.	16 kbyte; Класс приоритетности 1 (цикл программы): 16 кбайт, класс приоритетности от 2 до 26: 6 кбайт
Адресная область
Образ процесса
Вводы, настраивается	1 kbyte
Выводы, настраивается	1 kbyte
Конфигурация аппаратного обеспечения
Макс. число модулей на систему	3 коммуникационных модуля, 1 сигнальный слой, 2 сигнальных модуля
Время
Часы
Время хранения в буфере	480 h; нормальная
Макс. отклонение в день	60 с/месяц @ 25°C
Цифровые входы
Число входов	8; встроенный
из них входы, используемые для технологических функций	4; HSC (высокоскоростной счетчик)
встроенные каналы (цифровые входы)	8
Число одновременно включаемых входов
Все монтажные положения
— до 40 °C, макс.	8
Входное напряжение
Номинальное значение (пост. ток)	24 V
для сигнала "0"	5 В пост. тока при 1 мА
для сигнала "1 "	15 В пост. тока при 2,5 мА
Задержка на входе (при номинальном значении входного напряжения)
для стандартных входов
— параметрируемое	0,2 мс; 0,4 мс; 0,8 мс; 1,6 мс; 3,2 мс; 6,4 мс и 12,8 мс, выбирается в 4 группах
— с "0" на "1 ", мин.	0,2 ms
— с "0" на "1 ", макс.	12,8 ms
для входов аварийной сигнализации
— параметрируемое	Да
для счетчиков/технологических функций
— параметрируемое	Да; Однофазное: 3 с 100 кГц и 3 с 30 кГц Дифференциальное: 3 с 80 кГц и 3 с 30 кГц
Длина провода
экранированные, макс.	500 m; 50 м на технологические функции
неэкранированные, макс.	300 m; Для технологических функций: Нет
Цифровые выводы
Вид выходов	6; Реле
встроенные каналы (цифровые выходы)	6
Коммутационная способность выходов
при омической нагрузке, макс.	2 A
при ламповой нагрузке, макс.	30 Вт при пост. токе, 200 Вт при перем. токе
Задержка на выходе при омической нагрузке
с "0" на "1 ", макс.	10 ms; макс.
с "1 " на "0", макс.	10 ms; макс.
Частота коммутации
импульсных выходов, при омической нагрузке, макс.	1 Hz
Релейные выходы
Число релейных выходов	6
Макс. число коммутационных циклов	механический 10 млн, при номинальном напряжении нагрузки 100 000
Длина провода
экранированные, макс.	500 m
неэкранированные, макс.	150 m
Аналоговые вводы
Число аналоговых входов	2
встроенные каналы (аналоговые входы)	2; от 0 до 10 В
Входные диапазоны
Напряжение	Да
Входные диапазоны (номинальные значения), напряжения
от 0 до +10 В	Да
Сопротивление на входе (от 0 до 10 В)	100 кОм
Длина провода
экранированные, макс.	100 m; скрученный и экранированный
Аналоговые выводы
Число аналоговых выходов	0
Формирование аналоговой величины
Время интегрирования и преобразования/разрешение на канал
Макс. разрешение с диапазоном перегрузки (бит со знаком)	10 bit
Настраиваемое время интегрирования	Да
Время преобразования (на канал)	625 µs
Датчики
Подключаемые датчики
2-проводной датчик	Да
1. интерфейс
Тип интерфейса	PROFINET
Физические параметры	Ethernet
гальванически развязанный	Да
автоматическое определение скорости передачи данных	Да
Автоматическое определение	Да
Автоматическая коммутация	Да
Функции
Контроллер PROFINET IO	Да
Устройство ввода-вывода PROFINET	Да
Открытая связь IE	Да
Интернет-сервер	Да
Контроллер PROFINET IO
Макс. скорости передачи данных	100 Mbit/s
Службы
— Макс. число подключаемых устройств ввода-вывода	16
Устройство ввода-вывода PROFINET
Службы
— Shared Device	Да
— Макс. число контроллеров ввода-вывода при использовании Shared Device	2
Протоколы
PROFINET IO	Да
PROFIBUS	Да; требуется CM 1243-5
Интерфейс AS-Interface	Да
Протоколы (Ethernet)
TCP/IP	Да
Другие протоколы
MODBUS	Да
Функции связи
S7-связь
поддерживается	Да
в качестве сервера	Да
в качестве клиента	Да
Открытая связь IE
TCP/IP	Да
ISO-on-TCP (RFC1006)	Да
UDP	Да
Интернет-сервер
поддерживается	Да
определенные пользователем сайты	Да
Число соединений
общее		16; динамический
Функции испытания и ввода в эксплуатацию
Состояние/управление
Переменные состояние/управления	Да
Переменные	входы/выходы, маркеры, блоки данных, периферийные входы/выходы, таймеры, счетчики
Принудительное исполнение
Принудительное исполнение	Да
Диагностический буфер
есть	Да
Слежения
Количество слежений с возможностью проектирования	2; на одно слежение возможны данные в объеме 512 кбайт
Встроенные функции
Число счетчиков	4
Макс. частота счета (счетчик)	100 kHz
Частотомеры	Да
Управляемое позиционирование	Да
Количество позиционирующих осей с регулированием по положению, макс.	8
Количество позиционирующих осей через интерфейс импульс-направление	до 4 с SB 1222
PID-регулятор	Да
Число входов аварийной сигнализации	4
Гальваническая развязка
Гальваническая развязка цифровых вводов
Гальваническая развязка цифровых вводов	500 В перем. тока в течение 1 минуты
между каналами, в блоках для	1
Гальваническая развязка цифровых выводов
Гальваническая развязка цифровых выводов	Реле
между каналами	Нет
между каналами, в блоках для	2
ЭМС
Отказоустойчивость к электростатическим разрядам
Отказоустойчивость к электростатическим разрядам согласно IEC 61000-4-2	Да
— Испытательное напряжение при разряде в воздухе	8 kV
— Испытательное напряжение при контактном разряде	6 kV
Отказоустойчивость к проводному возмущающему воздействию
Отказоустойчивость на питающих линиях согласно IEC 61000-4-4	Да
Отказоустойчивость на сигнальных линиях согласно IEC 61000-4-4	Да
Отказоустойчивость к импульсным напряжениям (микросекундные импульсные перенапряжения)
на питающих линиях согласно IEC 61000-4-5	Да
Отказоустойчивость к кондуктивным помехам, индуцированным высокочастотными полями
Отказоустойчивость к высокочастотному излучению согласно IEC 61000-4-6	Да
Излучение радиопомех согласно EN 55 011
Класс граничных значений A, для применения в промышленных районах	Да; Группа 1
Класс граничных значений B, для применения в жилых районах	Да; если посредством надлежащих мер обеспечивается соответствие граничных значений классу B согласно EN 55011
Степень защиты и класс защиты
Степень защиты согласно EN 60529
IP20	Да
Стандарты, допуски, сертификаты
Маркировка CE	Да
Допуск UL	Да
cULus	Да
Допуск FM	Да
RCM (ранее C-TICK)	Да
Допуск для судостроения
Допуск для судостроения	Да
Окружающие условия
Свободное падение
Макс. высота свободного падения	0,3 m; пять раз, в упаковке к отправке
Температура окружающей среды при эксплуатации
мин.	-20 °C
макс.	60 °C; Кол-во одновременно включенных входов или выходов: 4 или 3 (без смежных точек) при 60 °C горизонт. или 50 °C вертикал., 8 или 6 при 55 °C горизонт. или 45 °C вертикал.
Горизонтальное монтажное положение, мин.	-20 °C
Горизонтальное монтажное положение, макс.	60 °C
Вертикальное монтажное положение, мин.	-20 °C
Вертикальное монтажное положение, макс.	50 °C
Температура окружающей среды при хранении/транспортировке
мин.	-40 °C
макс.	70 °C
Давление воздуха согласно IEC 60068-2-13
Хранение/транспортировка, мин.	660 hPa
Хранение/транспортировка, макс.	1 080 hPa
Допустимая рабочая высота	от -1000 до 2000 м
Относительная влажность воздуха
диапазон допустимых значений (без конденсации) при 25 °C	95 %
Колебания
Колебания	2 g (м/с) настенный монтаж, 1 g (м/с) установка на монтажную шину DIN
Эксплуатация, испытания согласно IEC 60068-2-6	Да
Импульсное испытание
испытания согласно IEC 60068-2-27	Да; IEC 68, часть 2-27; полусинус: Сила удара 15 g (максимальное значение), длительность 11 мс
Расширенные условия окружающей среды
Концентрация вредных веществ
— SO2 при отн. влажности < 60% без конденсации	S02: < 0,5 имп/мин; H2S: < 0,1 имп/мин; относительная влажность < 60% без конденсации
Проектирование
Программирование
Язык программирования
— KOP	Да
— FUP	Да
— SCL	Да
Контроль времени цикла
настраивается	Да
Размеры
Ширина	90 mm
Высота	100 mm
Глубина	75 mm
Массы
Масса, прибл.	425 g

Атрибуты

Вес Нетто (Кг)
0,387 Кг
Вид продуктов
CPU 1212C
Группа продукта
4509
Единица Измерения Упаковки
CM
Единицы измерения
1 шт.
Жизненный Цикл Продукта (PLM)
PM300_ Активный продукт
Заказной Номер (Артикл)
6ES7212-1BE40-0XB0
Каталог ID
ST72
Код группы
R132
Количество в упаковке
1
Описание Продукта
SIMATIC S7-1200, КОМПАКТНОЕ ЦПУ CPU 1212C AC/DC/RLY, ВСТРОЕННЫЕ ВХОДЫ/ВЫХОДЫ_ 8 DI =24 В, 6 DO РЕЛЕ 2 A, 2 AI =0 - 10 В, БЛОК ПИТАНИЯ_ ~85 - 264 В ПРИ 47 - 63 ГЦ, ПАМЯТЬ ПРОГРАММЫ/ДАННЫХ_ 50 КБ
Размеры Упаковки
10,30 x 10,70 x 8,50
Страна происхождения
Китай
Товарный код
85371091
