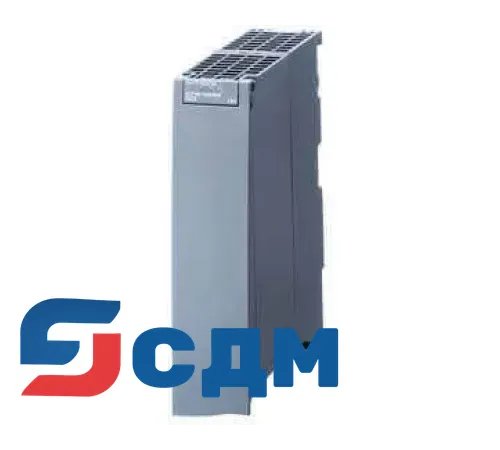

Name: 6AG1541-1AB00-7AB0 Программируемый контроллер
Brand: SIEMENS
Price: 203847 RUB
Availability: InStock

6AG1541-1AB00-7AB0

Наличие
Есть в наличии
Вес Нетто (Кг)
0.5 кг
Вид продуктов
SIPLUS CM PtP
Все характеристики

203847р.

Срок поставки: От 30 дней

Siplus s7-1500, коммуникационный модуль cm ptp rs422/485 hf, рабочая температура -40 ... +70°c, со стойким покрытием, на основе 6es7541-1ab00-0 Аa0. коммуникационный модуль для подключения "точка-к-точке" rs422, RS485 freeport, 3964(r), uss, modbus rtu master, slave, 115200 кбит/с, 15-полюсный sub-d соединитель ("розетка")

Siemens 6AG1541-1AB00-7AB0 технические характеристики:

Общая информация
Обозначение типа продукта	Коммуникационный модуль для двухточечного соединения RS422/485 HF
Функция продукта
Данные для идентификации и техобслуживания	Да; I&M 0
Вид конструкции/монтаж
Возможен монтаж на шину	Да; Профильная шина S7-1500
Входной ток
Потребление тока (номинальное)	33 mA; из шины на задней стенке
Мощность
Потребляемая мощность шины на задней стенке	0,65 W
Рассеиваемая мощность
Нормальная рассеиваемая мощность	0,6 W
Адресная область
Занятая адресная область
Вводы	8 byte
1. интерфейс
Физические параметры интерфейсов
RS 485	Да
RS 422	Да
Физические параметры интерфейсов
RS 485
Макс. скорости передачи данных	115,2 kbit/s
Макс. длина провода	1 200 m
RS 422
Макс. скорости передачи данных	115,2 kbit/s
Макс. длина провода	1 200 m
4-проводное дуплексное соединение	Да
4-проводное многоточечное соединение	Нет
Протоколы
Встроенные протоколы
Свободный порт
— Макс. длина телеграммы	4 kbyte
— Битов на символ	7 или 8
— Число стоповых битов	1 или 2 бит
— Контроль по четкости	нет, четные, нечетные, всегда 1, всегда 0, любые
3964 (R)
— Макс. длина телеграммы	4 kbyte
— Битов на символ	7 или 8
— Контроль по четкости	нет, четные, нечетные, всегда 1, всегда 0, любые
Ведущее устройство Modbus RTU
— Адресная область	от 1 до 247, расширение 1 – 65535
— Макс. число подчиненных устройств	32
Подчиненное устройство Modbus RTU
— Адресная область	от 1 до 247, расширение 1 – 65535
Буфер телеграмм
Буферный накопитель для телеграмм	8 kbyte
Число телеграмм, сохраняемых в буфере	255
Аварийные сигналы/диагностика/информация о состоянии
Диагностическая функция	Да
Аварийные сигналы
Диагностический сигнал	Да
Аварийный сигнал процесса	Нет
Диагностические сообщения
Обрыв провода	Да
Диагностический светодиодный индикатор
Светодиод RUN	Да; зеленые светодиоды
получение RxD	Да; желтые светодиоды
Отправка TxD	Да; желтые светодиоды
Гальваническая развязка
между шиной на задней стенке и интерфейсом	Да
Изоляция
Изоляция, испытанная посредством	500 V
Окружающие условия
Температура окружающей среды при эксплуатации
Горизонтальное монтажное положение, мин.	-40 °C; = Tмин; запуск @ -25
Горизонтальное монтажное положение, макс.	70 °C
Вертикальное монтажное положение, мин.	-40 °C; = Tмин; запуск @ -25
Вертикальное монтажное положение, макс.	40 °C
Расширенные условия окружающей среды
относительно температуры окружающей среды, давления воздуха, высоты установки	Tмин ... Tмакс при 1080 гПа ... 795 гПа (-1000 м – +2000 м)//Tмин ... (Tмакс – 10K) при 795 гПа... 658 гПа (+2000 м – +3500 м)//Tмин ... (Tмакс – 20K) при 658 гПа... 540 гПа (+3500 м – +5000 м)
Относительная влажность воздуха
— при конденсации, испытания согласно IEC 60068-2-38, макс.	100 %; Отн. влажность, включая конденсацию/замерзание (ввод в эксплуатацию при конденсации недопустим)
Устойчивость
— к биологически активным веществам/соответствие EN 60721-3-3	Да; Класс 3B2. Споры плесени, грибов, грибков (за исключением фауны). При эксплуатации защитные крышки штекера, входящие в комплект поставки, с используемых разъемов не снимать!
— к химически активным веществам/соответствие EN 60721-3-3	Да; Класс 3C4 (отн. влажность < 75 %), включая солевой туман согласно EN 60068-2-52 (предел чувствительности 3). При эксплуатации защитные крышки, входящие в комплект поставки, с используемых разъемов не снимать!
— к механически активным веществам/соответствие EN 60721-3-3	Да; Класс 3S4, включая песок, пыль. При эксплуатации защитные крышки, входящие в комплект поставки, с используемых разъемов не снимать!
Децентрализованный режим работы
на SIMATIC S7-300	Да
на SIMATIC S7-400	Да
на SIMATIC S7-1500	Да
на контроллере Standard PROFINET	Да
Поддерживает быстрый запуск (Fast Startup)	Да
Размеры
Ширина	35 mm
Высота	147 mm
Глубина	127 mm
Массы
Масса, прибл.	0,22 kg

Атрибуты

Вес Нетто (Кг)
0.5 кг
Вид продуктов
SIPLUS CM PtP
Группа продукта
4657
Единицы измерения
шт.
Жизненный Цикл Продукта (PLM)
PM300_ Активный продукт
Заказные данные
6AG1541-1AB00-7AB0, 6AG15411AB007AB0, 6AG1541-1ABOO-7ABO, 6AG15411ABOO7ABO
Количество в упаковке
1
Минимальная партия
1
Наличие на складе
Под заказ от 30 дней
Раздел каталога
A&DSE/SIP ADD
Страна происхождения
Германия
Товарный код
85176200
Ценовая группа
474
