6ES7138-4DF11-0AB0
- НаличиеЕсть в наличии
- PLM-Дата вступления в силуПродукт больше не поставляется с_ 01.10.2023
- Вес Нетто (Кг)0.045 кг
- Все характеристики
52882р.
Срок поставки: От 30 дней

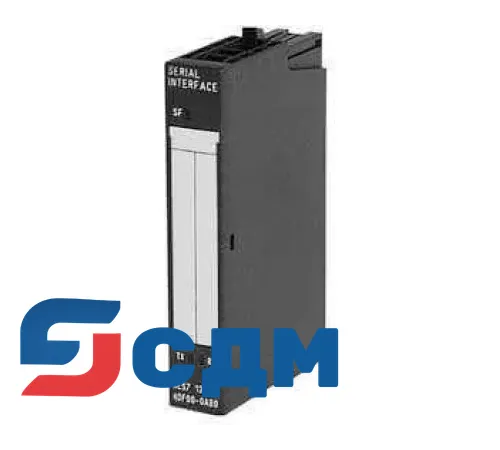

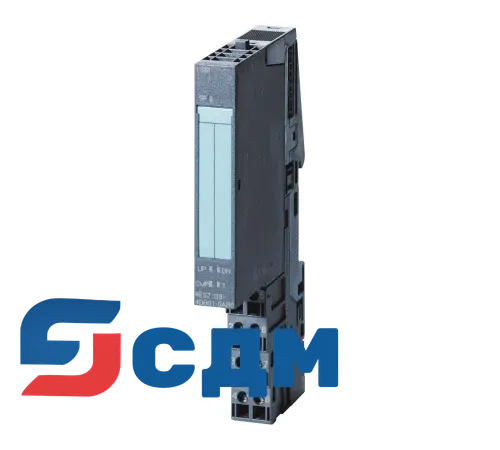

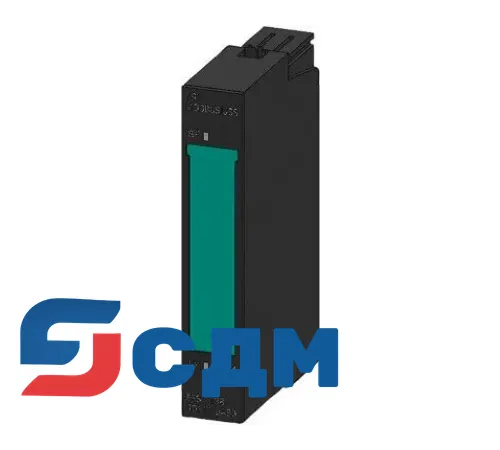

Simatic dp, электронный модуль для ET 200S, 1 si последовательный интерфейс, одноканальный, 15 мм ширина, rs232/422, 485 modbus/uss
Siemens 6ES7138-4DF11-0AB0 технические характеристики:
| Напряжение питания | |
| Номинальное значение (пост. ток) | 24 V |
| Защита от перепутывания полярности | Да |
| Входной ток | |
| из источника напряжения питания L+, макс. | 80 mA; норм. 20 мА |
| из шины на задней стойке 3,3 В пост. тока, макс. | 10 mA |
| Рассеиваемая мощность | |
| Нормальная рассеиваемая мощность | 1,2 W |
| Запоминающее устройство | |
| Стандартные блоки | 11 100 byte; Modbus: S_SEND 2700, S_RCV 2400, S_MODB 6000; USS: S_SEND 2700, S_RCV 2400, S_USST 1900, S_USSR 2600, S_USSI 1500 |
| Интерфейсы | |
| Число интерфейсов | 1 |
| RS 232C | Да; RS 232C-сигналы: 8 (TxD, RxD, RTS, CTS, DTR, DSR, DCD, PE) |
| RS 422/485 | Да; RS 422-сигналы: 5 (TxD(A), RxD(A), TxD(B), RxD(B), PE); RS 485-сигналы: 3 (R/T(A), R/T(B), PE) |
| RS 232, макс. длина экранированного провода | 15 m |
| RS 422/485, макс. длина экранированного провода | 1 200 m |
| Двухточечное соединение | |
| Встроенный драйвер протокола | |
| — Modbus | Да |
| — Макс. скорость передачи данных по протоколу Modbus | 115,2 kbit/s; полудуплексная: 110, 300, 600, 1 200, 2 400, 4 800, 9 600, 19 200, 38 400, 57 600, 76 800, 115 200 бит/с |
| — USS | Да |
| — Макс. скорость передачи данных по протоколу USS | 115,2 kbit/s; полудуплексная: 110, 300, 600, 1 200, 2 400, 4 800, 9 600, 19 200, 38 400, 57 600, 76 800, 115 200 бит/с |
| Время обработки одного символа (настраивается) | |
| — Битов на символ | 8 |
| — Количество стартовых/стоповых битов | 1 или 2 (USS только 1) |
| — Битов на время обработки символа | 10 или 11 (USS только 11 бит) |
| — Контроль по четкости | нет, нечетные, четные (USS только четные) |
| Количество данных на цикл сканирования ПЛК | |
| — Передача | 32 byte; с модулем IM 151-1 Standard с 6ES7 151-1AA04-0AB0; с модулем IM 151-1 High Feature с 6ES7 151-1BA01-0AB0; в противном случае 8 байт |
| — Прием | 32 byte; с модулем IM 151-1 Standard с 6ES7 151-1AA04-0AB0; с модулем IM 151-1 High Feature с 6ES7 151-1BA01-0AB0; в противном случае 8 байт |
| Аварийные сигналы/диагностика/информация о состоянии | |
| Диагностический светодиодный индикатор | |
| получение RxD (зеленый) | Да |
| Отправка TxD (зеленый) | Да |
| Суммарная ошибки SF (красный) | Да |
| Гальваническая развязка | |
| Гальваническая развязка интерфейса | |
| между RS 422/485 и внутренним питанием | Да |
| между RS 232 и внутренним питанием | Да |
| Окружающие условия | |
| Температура окружающей среды при эксплуатации | |
| мин. | 0 °C |
| макс. | 60 °C |
| Температура окружающей среды при хранении/транспортировке | |
| мин. | -40 °C |
| макс. | 70 °C |

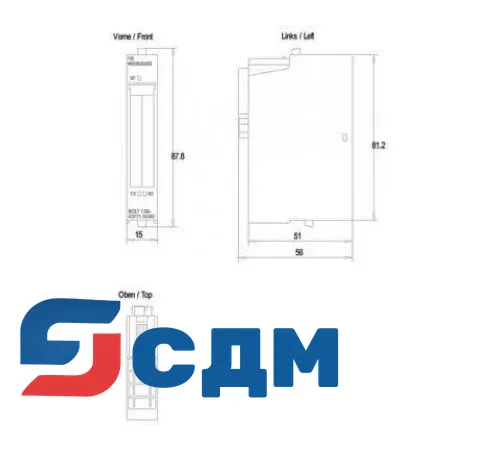

| Размеры | |
| Ширина | 15 mm |
| Высота | 81 mm |
| Глубина | 52 mm |
| Массы | |
| Масса, прибл. | 50 g |
Атрибуты
- PLM-Дата вступления в силуПродукт больше не поставляется с_ 01.10.2023
- Вес Нетто (Кг)0.045 кг
- Вид продуктовМодуль последовательного интерфейса 1SI
- Группа продукта4056
- Единицы измеренияшт.
- Жизненный Цикл Продукта (PLM)PM410_ Поддержка продукта завершена
- Заказные данные6ES7138-4DF11-0AB0, 6ES71384DF110AB0, 6ES7138-4DF11-OABO, 6ES71384DF11OABO
- Количество в упаковке1
- Минимальная партия1
- Наличие на складеПод заказ от 30 дней
- Раздел каталогаST76
- Страна происхожденияГермания
- Товарный код85389091
- Ценовая группа250
