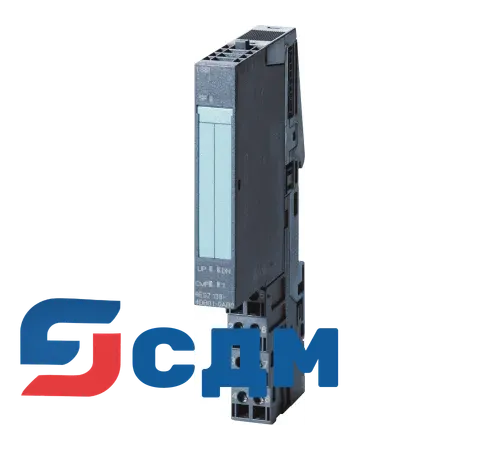

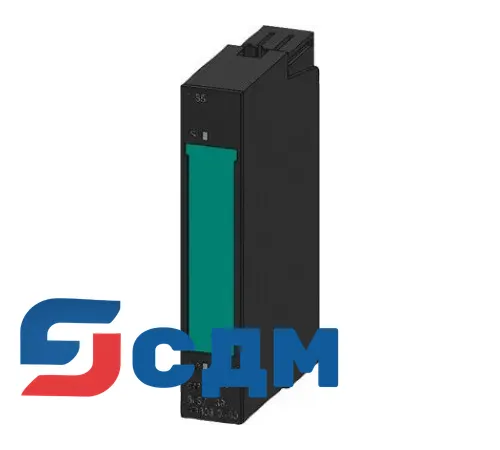

Name: 6ES7138-4DB03-0AB0 система распределенного ввода-вывода SIMATIC ET 200S
Brand: SIEMENS
Price: 56587 RUB
Availability: InStock

6ES7138-4DB03-0AB0

Наличие
Есть в наличии
PLM-Дата вступления в силу
Продукт больше не поставляется с_ 01.10.2023
Вес Нетто (Кг)
0,045 Кг
Все характеристики

56587р.

Срок поставки: От 30 дней

Simatic dp, электронный модуль для ET 200S, 1 ssi 25бит/1мгц, 15 мм ширина, модуль подключения абс. энкодеров и интерфейсом ssi, интерфейс ssi с di и сравн. знач., циклическая синхронизация по времени

Siemens 6ES7138-4DB03-0AB0 технические характеристики:

Напряжение питания
Напряжение нагрузки L+
Номинальное значение (пост. ток)	24 V
Допустимый диапазон, нижний предел (пост. ток)	20,4 V
Допустимый диапазон, верхний предел (пост. ток)	28,8 V
Защита от перепутывания полярности	Да
Входной ток
из источника напряжения нагрузки L+ (без нагрузки), макс.	40 mA
из шины на задней стойке 3,3 В пост. тока, макс.	10 mA
Питание датчика
Питание датчика 24 В
24 В	Да
Защита от короткого замыкания	Да
Макс. выходной ток	500 mA
Питание абсолютного датчика (SSI)
Абсолютный датчик (SSI)	Да
Вид выходного напряжения	L+ (-0,8 В)
Защита от короткого замыкания	Да
Макс. выходной ток	500 mA
Рассеиваемая мощность
Нормальная рассеиваемая мощность	1 W
Конфигурация аппаратного обеспечения
Смена модулей
Смена модулей при эксплуатации IM-DP	Да
Смена модулей под рабочим напряжением	Да
Цифровые входы
Число входов	1
Функции
Входная характеристика по IEC 61131, тип 2
Входное напряжение
Номинальное значение (пост. ток)
для сигнала "0"	от -30 до +5 В
для сигнала "1 "	от +11 до +30 В
Входной ток
для сигнала "0", макс. (допустимый ток покоя)	2 mA
для сигнала "1 ", тип.	9 mA
Задержка на входе (при номинальном значении входного напряжения)
Минимальная ширина импульса для программной реакции
для стандартных входов
— с "0" на "1 ", макс.	300 µs
— с "1 " на "0", макс.	300 µs
Длина провода
экранированные, макс.	50 m
неэкранированные, макс.
Цифровые выводы
Вид выходов
Защита от короткого замыкания
Нормальный порог срабатывания
Ограничение индуктивного напряжения отключения
Включение цифрового входа
Коммутационная способность выходов
при ламповой нагрузке, макс.
Выходное напряжение
Номинальное значение (пост. ток)
для сигнала "0", макс.
для сигнала "1 ", мин.
Выходной ток
для сигнала "1 ", номинальное значение
для сигнала "1 ", диапазон допустимых значений для 0 – 40 °C, мин.
для сигнала "1 ", диапазон допустимых значений для 0 – 40 °C, макс.
для сигнала "1 ", диапазон допустимых значений для 0 – 60 , мин.
для сигнала "1 ", диапазон допустимых значений для 0 – 60 , макс.
для сигнала "0", ток покоя, макс.
Задержка на выходе при омической нагрузке
с "0" на "1 ", макс.
Частота коммутации
при омической нагрузке, макс.
при индуктивной нагрузке, макс.
при ламповой нагрузке, макс.
Длина провода
экранированные, макс.
неэкранированные, макс.
Датчики
Макс. число подключаемых датчиков	1
Подключаемые датчики
Инкрементальный датчик (симметричный)
Инкрементальный датчик (асимметричный)
Абсолютный датчик (SSI)	Да
Инициатор 24 В
2-проводной датчик	Да; Тип 2
Сигналы датчика, инкрементальный датчик (симметричный)
Следящие сигналы
Сигнал нулевой метки
Сигнал датчика 5 В
— Уровень сигнала
— Нагрузочное сопротивление
— Мин. разность входных напряжений
— Макс. входная частота
— Макс. длина экранированного провода
Сигналы датчика, абсолютный датчик (SSI)
Входной сигнал	по RS 422
Длина телеграммы, параметрируется	13, 14, 16, 21, 24 и 25 бит
Двоичный код	Да
Код Грея	Да
Макс. длина экранированного провода	320 m; при 125 кГц
Время ожидания после передачи данных	16, 32, 48 и 64 мкс
Аварийные сигналы/диагностика/информация о состоянии
Диагностические функции
Диагностический светодиодный индикатор
Суммарная ошибки SF (красный)	Да
Индикатор состояния цифрового выхода (зеленый)
Индикатор состояния цифрового входа (зеленый)	Да
Индикатор состояния счета в обратном порядке (зеленый)	Да
Индикатор состояния счета в прямом порядке (зеленый)	Да
Синхронизация SYN (зеленый)
Встроенные функции
Функции измерения
Диапазон измерений
— Мин. измерение частоты
— Макс. измерение частоты
— Мин. измерение периодов
— Макс. измерение периодов
— Измерение частоты вращения, мин.
— Измерение частоты вращения, макс
Счетчики
Число входов счетчика
Минимальная ширина импульса
Параметры
Примечание
Гальваническая развязка
Гальваническая развязка цифровых вводов
Гальваническая развязка цифровых вводов	Нет; равный потенциал с L+ и SSI
Гальваническая развязка счетчиков
между каналами и шиной на задней стенке	Да
между каналами и напряжением нагрузки L+	Нет
Окружающие условия
Расширенные условия окружающей среды
относительно температуры окружающей среды, давления воздуха, высоты установки
Относительная влажность воздуха
— при конденсации, испытания согласно IEC 60068-2-38, макс.
Устойчивость
— к биологически активным веществам/соответствие EN 60721-3-3
— к химически активным веществам/соответствие EN 60721-3-3
— к механически активным веществам/соответствие EN 60721-3-3
Размеры
Ширина	15 mm
Высота	81 mm
Глубина	52 mm
Массы
Масса, прибл.	40 g

Атрибуты

PLM-Дата вступления в силу
Продукт больше не поставляется с_ 01.10.2023
Вес Нетто (Кг)
0,045 Кг
Вид продуктов
SSI-модуль
Группа продукта
X042
Единица Измерения Упаковки
CM
Единицы измерения
1 шт.
Жизненный Цикл Продукта (PLM)
PM410_ Поддержка продукта завершена
Заказной Номер (Артикл)
6ES7138-4DB03-0AB0
Каталог ID
ST76
Код группы
R151
Количество в упаковке
1
Описание Продукта
SIMATIC DP, ЭЛЕКТРОННЫЙ МОДУЛЬ ДЛЯ ET 200S, 1 SSI 25БИТ/1МГЦ, 15MM ШИРИНА, МОДУЛЬ ПОДКЛЮЧЕНИЯ АБС. ЭНКОДЕРОВ И ИНТЕРФЕЙСОМ SSI, ИНТЕРФЕЙС SSI С DI И СРАВН. ЗНАЧ., ЦИКЛИЧЕСКАЯ СИНХРОНИЗАЦИЯ ПО ВРЕМЕНИ
Размеры Упаковки
6,10 x 8,80 x 2,20
Страна происхождения
Германия
Товарный код
85389091
