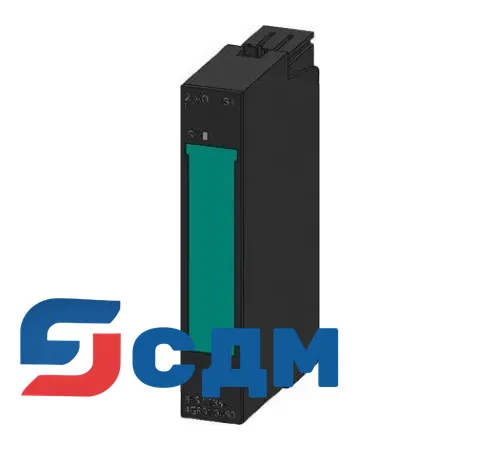

Name: 6ES7135-4GB01-0AB0 система распределенного ввода-вывода SIMATIC ET 200S
Brand: SIEMENS
Price: 21175 RUB
Availability: InStock

6ES7135-4GB01-0AB0

Наличие
Есть в наличии
PLM-Дата вступления в силу
Продукт больше не поставляется с_ 01.10.2023
Вес Нетто (Кг)
0,044 Кг
Все характеристики

21175р.

Срок поставки: От 30 дней

Simatic dp, электронный модуль для ET 200S, 2 ao i, 2 стандартных аналоговых выхода (ток) 15 мм ширина, +/-20 мА, 13 бит + знак, 4 . .20 мА, 12 бит время цикла < 1 ms, светодиод ошибки группы (групповая ошибка)

Siemens 6ES7135-4GB01-0AB0 технические характеристики:

Напряжение питания
Напряжение нагрузки L+
Номинальное значение (пост. ток)	24 V; от модуля питания
Защита от перепутывания полярности	Да
Входной ток
из источника напряжения нагрузки L+ (без нагрузки), макс.	150 mA
из шины на задней стойке 3,3 В пост. тока, макс.	10 mA
Рассеиваемая мощность
Нормальная рассеиваемая мощность
Макс. рассеиваемая мощность	2 W
Адресная область
Адресное пространство на модуль
Макс. адресное пространство на модуль	4 byte
Аналоговые выводы
Число аналоговых выходов	2
Выход напряжения, защита от короткого замыкания
Макс. выходное напряжение, ток короткого замыкания
Макс. выходной ток, напряжение при работе без нагрузки	18 V
Макс. время цикла (все каналы)	1,5 ms
Диапазоны выходных параметров, напряжение
от 1 В до 5 В
от -5 до +5 В
от -10 до +10 В
Диапазоны выходных параметров, ток
от -20 мА до +20 мА	Да
от 4 мА до 20 мA	Да
Подключение исполнительных элементов
для выхода напряжения двухпроводного соединения
для выхода напряжения четырехпроводного соединения
для выхода тока двухпроводного соединения	Да
для выхода тока четырехпроводного соединения	Нет
Сопротивление нагрузки (в номинальном диапазоне выхода)
при выходных напряжениях мин.
при выходных напряжениях, емкостная нагрузка, макс.
при выходных токах, макс.	500
при выходных токах, индуктивная нагрузка, макс.	1 mH
Предел разрушения при напряжениях и токах, прилагаемых извне
Напряжения на выходах относительно массы аналогового модуля	15 V; макс. 15 В при длительной нагрузке; 75 В макс. в течение 1 с (коэффициент заполнения 1:20)
Макс. ток	50 mA; пост. ток
Длина провода
экранированные, макс.	200 m
Формирование аналоговой величины для выходов
Время интегрирования и преобразования/разрешение на канал
Макс. разрешение с диапазоном перегрузки (бит со знаком)	14 bit; от 4 до 20 мА: 13 бит, +/-20 мА: 14 бит
Время установления
для омической нагрузки	0,1 ms
для емкостной нагрузки	0,5 ms
для индуктивной нагрузки	0,5 ms
Погрешности/точность
Выходная пульсация (относительно диапазона выходных параметров, диапазон от 0 до 50 кГц) (+/-)	0,02 %
Погрешность нелинейности (относительно диапазона выходных параметров) (+/-)	0,02 %
Погрешность температуры (относительно диапазона выходных параметров) (+/-)	0,01 %/K
перекрестные модуляции между выходами, мин.	-40 dB
Повторяемость в установившемся состоянии при 25 °C (относительно диапазона выходных параметров), (+/-)	0,05 %
Эксплуатационный предел погрешности во всем диапазоне температуры
Напряжение относительно диапазона выходных параметров, (+/-)
Ток относительно диапазона выходных параметров, (+/-)	0,5 %
Основной предел погрешности (эксплуатационный предел погрешности при 25 °C)
Напряжение относительно диапазона выходных параметров, (+/-)
Ток относительно диапазона выходных параметров, (+/-)	0,3 %
Тактовая синхронизация
Режим тактовой синхронизации (исполнение до синхронизации клеммы)	Нет
Аварийные сигналы/диагностика/информация о состоянии
Возможность включения заменяющих значений	Да; от 0 до 65535 (диапазон измерений должен входить в номинальный диапазон)
Диагностические сообщения
Считываемая диагностическая информация	Да
Обрыв провода	Да
Короткое замыкание
Суммарная ошибка	Да
Диагностический светодиодный индикатор
Суммарная ошибки SF (красный)	Да
Параметры
Примечание	7 byte
Диагностика обрыва провода	заблокировать/разрешить
Диагностика короткого замыкания
Вид/область вывода	деактивировано/+/-20 мА/от 4 до 20 мА
Общая диагностика	заблокировать/разрешить
Поведение при остановке ЦП/ведущего устройства	выход без тока и напряжения/включить заменяющее значение/сохранять последнее значение
Гальваническая развязка
Гальваническая развязка аналоговых выводов
между каналами	Нет
между каналами и шиной на задней стенке	Да
между каналами и напряжением нагрузки L+	Да
Допустимая разность потенциалов
между массой аналогового модуля и M внутр. (UISO)	75 В пост. тока/60 В перем. тока
Изоляция
Изоляция, испытанная посредством	500 В пост. тока
Окружающие условия
Температура окружающей среды при эксплуатации
мин.
макс.
Расширенные условия окружающей среды
относительно температуры окружающей среды, давления воздуха, высоты установки
Относительная влажность воздуха
— при конденсации, испытания согласно IEC 60068-2-38, макс.
Устойчивость
— к биологически активным веществам/соответствие EN 60721-3-3
— к химически активным веществам/соответствие EN 60721-3-3
— к механически активным веществам/соответствие EN 60721-3-3

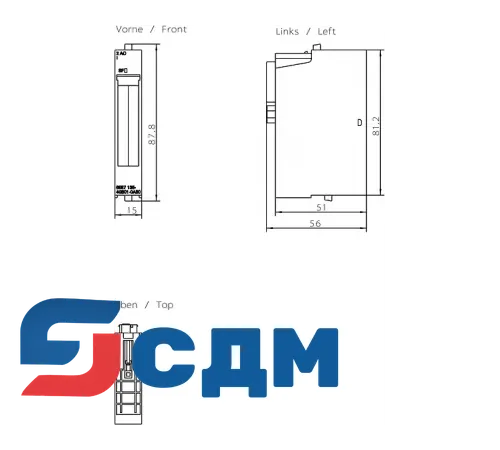

Размеры
Ширина	15 mm
Высота	81 mm
Глубина	52 mm
Массы
Масса, прибл.	40 g

Атрибуты

PLM-Дата вступления в силу
Продукт больше не поставляется с_ 01.10.2023
Вес Нетто (Кг)
0,044 Кг
Вид продуктов
Аналоговые электронные модули
Группа продукта
2301
Единица Измерения Упаковки
CM
Единицы измерения
1 шт.
Жизненный Цикл Продукта (PLM)
PM410_ Поддержка продукта завершена
Заказной Номер (Артикл)
6ES7135-4GB01-0AB0
Каталог ID
ST76
Код группы
R151
Количество в упаковке
1
Описание Продукта
SIMATIC DP, ЭЛЕКТРОННЫЙ МОДУЛЬ ДЛЯ ET 200S, 2 AO I, 2 СТАНДАРТНЫХ АНАЛОГОВЫХ ВЫХОДА (ТОК) 15 ММ ШИРИНА, +/-20 MA, 13 БИТ + ЗНАК, 4 . .20 MA, 12 БИТ ВРЕМЯ ЦИКЛА < 1 MS, СВЕТОДИОД ОШИБКИ ГРУППЫ (GROUP FAULT)
Размеры Упаковки
6,20 x 9,00 x 2,20
Страна происхождения
Китай
Товарный код
85389091
