Name: Силовое реле Siemens 3RH1122-1AG60
Brand: SIEMENS
Availability: InStock

3RH1122-1AG60

Наличие
Есть в наличии
Вес Нетто (Кг)
0.205 кг
Вид продуктов
Вспомогательные контакторы 3RH11, 3RH12, типоразмер S00 с 4 или 8 контактами
Все характеристики

0р.

Срок поставки: От 30 дней

вспомогательный контактор, 2НО+2НЗ, номинальное питающее напряжение цепи управления us AC 100v 50/100...110v,60 Гц винтовые клеммы, типоразмер s00

Siemens 3RH1122-1AG60 технические характеристики:

Фирменное название продукта	SIRIUS
Наименование продукта	вспомогательный контактор
Общие технические данные:
Габаритные размеры контактора	S00
Расширение продукта
Вспомогательный выключатель	да
Напряжение изоляции
при степени загрязнения 3 расчетное значение	690 V
Степень загрязнения	3
Прочность по отношению к импульсному напряжению расчетное значение	6 kV
Степень защиты IP
с лицевой стороны	IP20
Стойкость к шоку	10 г / 5 мс и 5 г / 10 мс
Механический срок службы (коммутационные циклы)
контактора типовое	30 000 000
контактора с насаженным электронным вспомогательным блоком выключателей типовое	5 000 000
контактора с насаженным вспомогательным блоком выключателей типовое	10 000 000
Условное обозначение
согласно DIN EN 61346-2	K
согласно DIN EN 81346-2	K
Условия окружающей среды:
Высота установки при высоте над уровнем моря максимальное	2 000 m
Температура окружающей среды
во время эксплуатации	-25 ... +60 °C
во время хранения	-55 ... +80 °C
во время транспортировки	-55 ... +80 °C
Цепь тока управления/ управление:
Вид напряжения управляющего напряжения питания	Переменный ток
Управляющее напряжение питания при переменном токе
при 50 Гц расчетное значение	100 V
при 60 Гц расчетное значение	110 V
при 60 Гц расчетное значение	100 ... 110 V
Частота питающего напряжения цепи управления 1 расчетное значение	50 Hz
Частота питающего напряжения цепи управления 2 расчетное значение	60 Hz
Коэффициент рабочего диапазона, управляющее напряжение питания, расчетное значение электромагнитной катушки при переменном токе
при 50 Гц	0,8 ... 1,1
при 60 Гц	0,85 ... 1,1
Кажущаяся мощность втягивания электромагнитной катушки при переменном токе	27 V·A
Коэффициент мощности индуктивный при мощности втягивания катушки	0,8
Кажущаяся мощность на удержание электромагнитной катушки при переменном токе	4,6 V·A
Коэффициент мощности индуктивный при мощности удержания катушки	0,27
Вспомогательный контур:
Количество размыкающих контактов
для вспомогательных контактов	2
— включающийся без выдержки времени	2
— включающийся с выдержкой времени	0
— включающийся с отставанием	0
— включающийся с перекрыванием	0
Количество замыкающих контактов
для вспомогательных контактов	2
— включающийся без выдержки времени	2
— включающийся с выдержкой времени	0
— включающийся с опережением	0
— включающийся с перекрыванием	0
Количество переключающих контактов
для вспомогательных контактов	0
вспомогательных контактов включающийся без выдержки времени	0
Кодовый номер и кодовое буквенное обозначение коммутационных элементов	22 E
Рабочий ток при AC-12 максимальное	10 A

Рабочий ток при AC-15 при 230 В расчетное значение	6 A
Рабочий ток при AC-15 при 400 В расчетное значение	3 A
Рабочий ток при AC-15 при 500 В расчетное значение	2 A
Рабочий ток при AC-15 при 690 В расчетное значение	1 A
Рабочий ток при 1 токопроводе при DC-12
при 24 В расчетное значение	10 A
при 110 В расчетное значение	3 A
при 220 В расчетное значение	1 A
Рабочий ток при 1 токопроводе при DC-13
при 24 В расчетное значение	10 A
при 110 В расчетное значение	1 A
при 220 В расчетное значение	0,27 A
Надёжность контакта вспомогательных контактов	одно неправильное включение на 100 млн. (17 В, 1 мА)
защита от коротких замыканий
Исполнение плавкой вставки предохранителя
для защиты от короткого замыкания вспомогательного переключателя необходимое	предохранитель gL/gG: 10 A

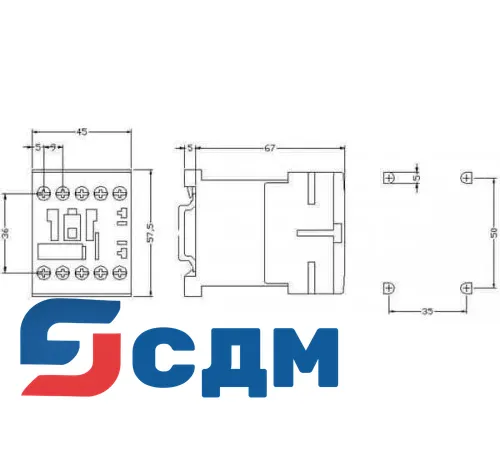

Монтаж/ крепление/ размеры:
Монтажное положение	вращается при вертикальной зоне монтажа на +/-180°, а также откидывается впеед и назад на +/- 22,5°
Вид крепления	Винтовое и защёлкивающееся крепление
Высота	57,5 mm
Ширина	45 mm
Глубина	72 mm
соблюдаемое расстояние
при рядном монтаже
— сбоку	0 mm
Подсоединения/ клеммы:
Исполнение электрического подключения
для вспомогательных цепей и цепей управления	винтовой зажим
Вид подключаемых поперечных сечений проводов
для вспомогательных контактов
— однопроводный	2x (0,5 ... 1,5 мм), 2x (0,75 ... 2,5 мм), 2x 4 мм
— тонкопроволочный с обработкой концов жил	2x (0,5 ... 1,5 мм), 2x (0,75 ... 2,5 мм)
при проводах AWG для вспомогательных контактов	2x (20 ... 16), 2x (18 ... 14), 1x 12
Безопасность:
Значение В10
при высоком уровне согласно SN 31920	1 000 000; при 0,3 x Ie
Доля опасных отказов
при низкой частоте запроса согласно SN 31920	40 %
при высоком уровне согласно SN 31920	75 %
Значение Т1 для среднего интервала между обслуживанием (Proof-Test Interval) или продолжительностью эксплуатации согласно IEC 61508	20 y

Атрибуты

Вес Нетто (Кг)
0.205 кг
Вид продуктов
Вспомогательные контакторы 3RH11, 3RH12, типоразмер S00 с 4 или 8 контактами
Группа продукта
3700
Единицы измерения
шт.
Заказные данные
3RH1122-1AG60, 3RH11221AG60, 3RH1122-1AG6O, 3RH11221AG6O
Количество в упаковке
1
Минимальная партия
1
Наличие на складе
Под заказ от 30 дней
Раздел каталога
CC-IC10
Страна происхождения
Германия
Товарный код
85364900
Ценовая группа
41A
